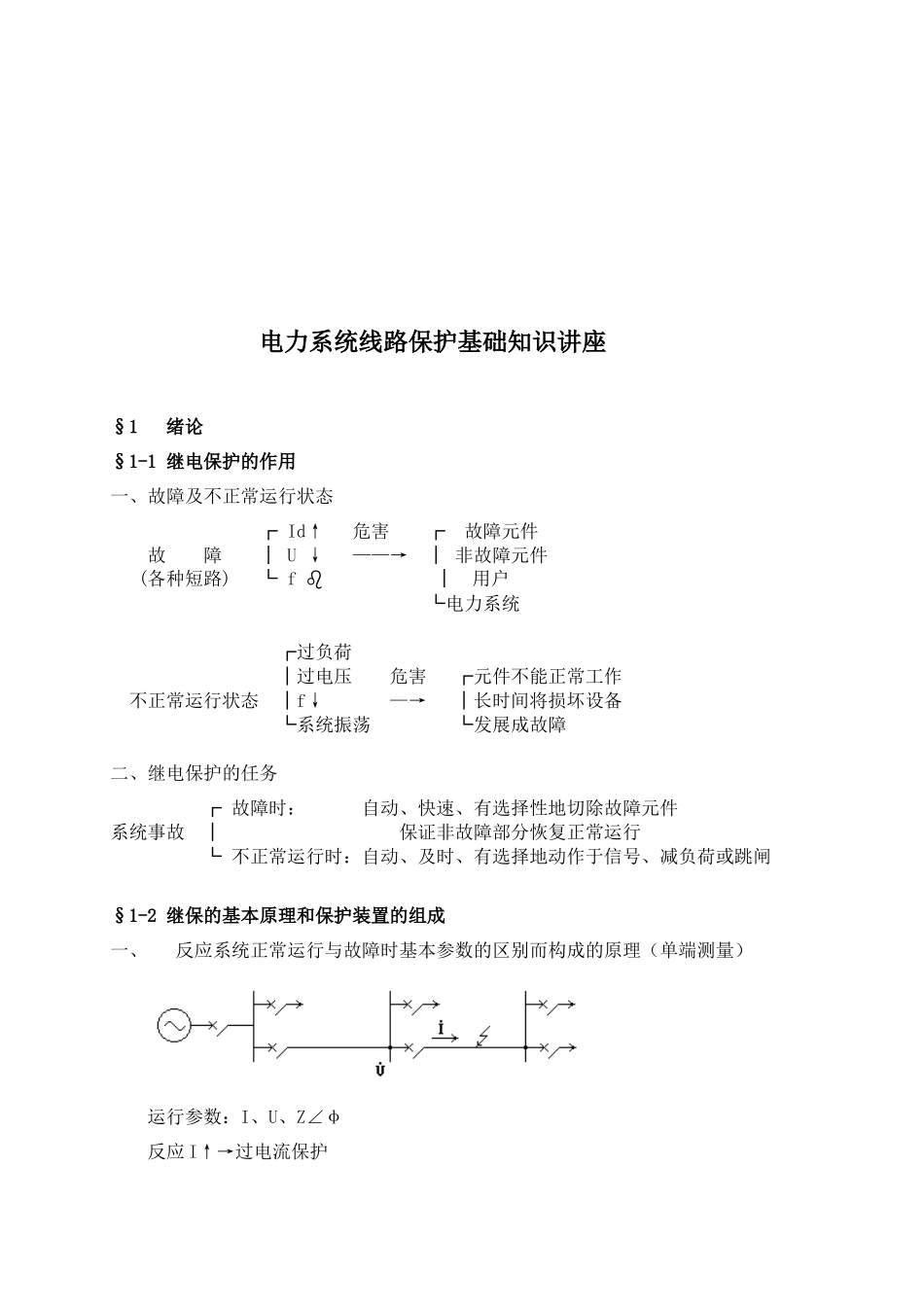

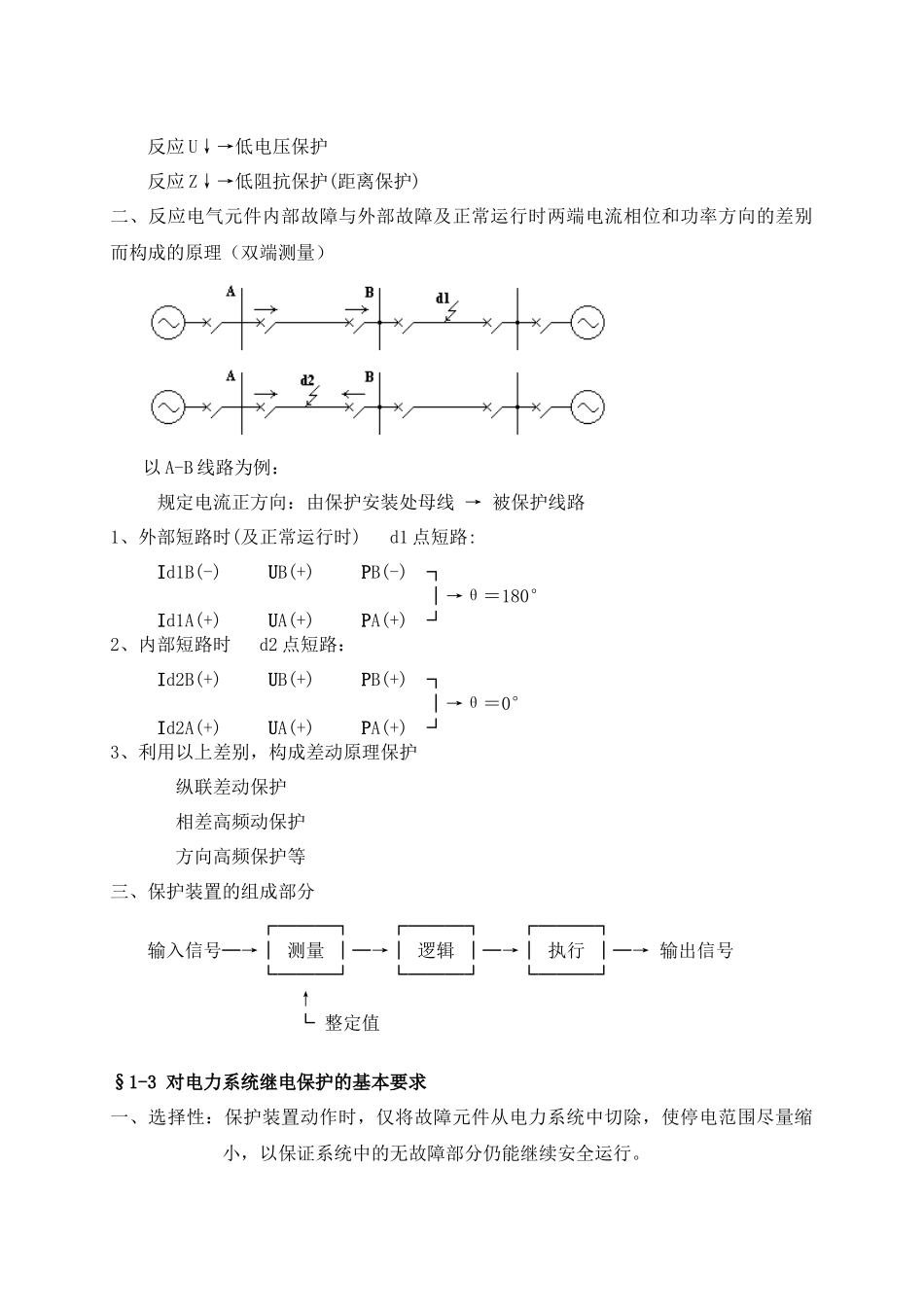

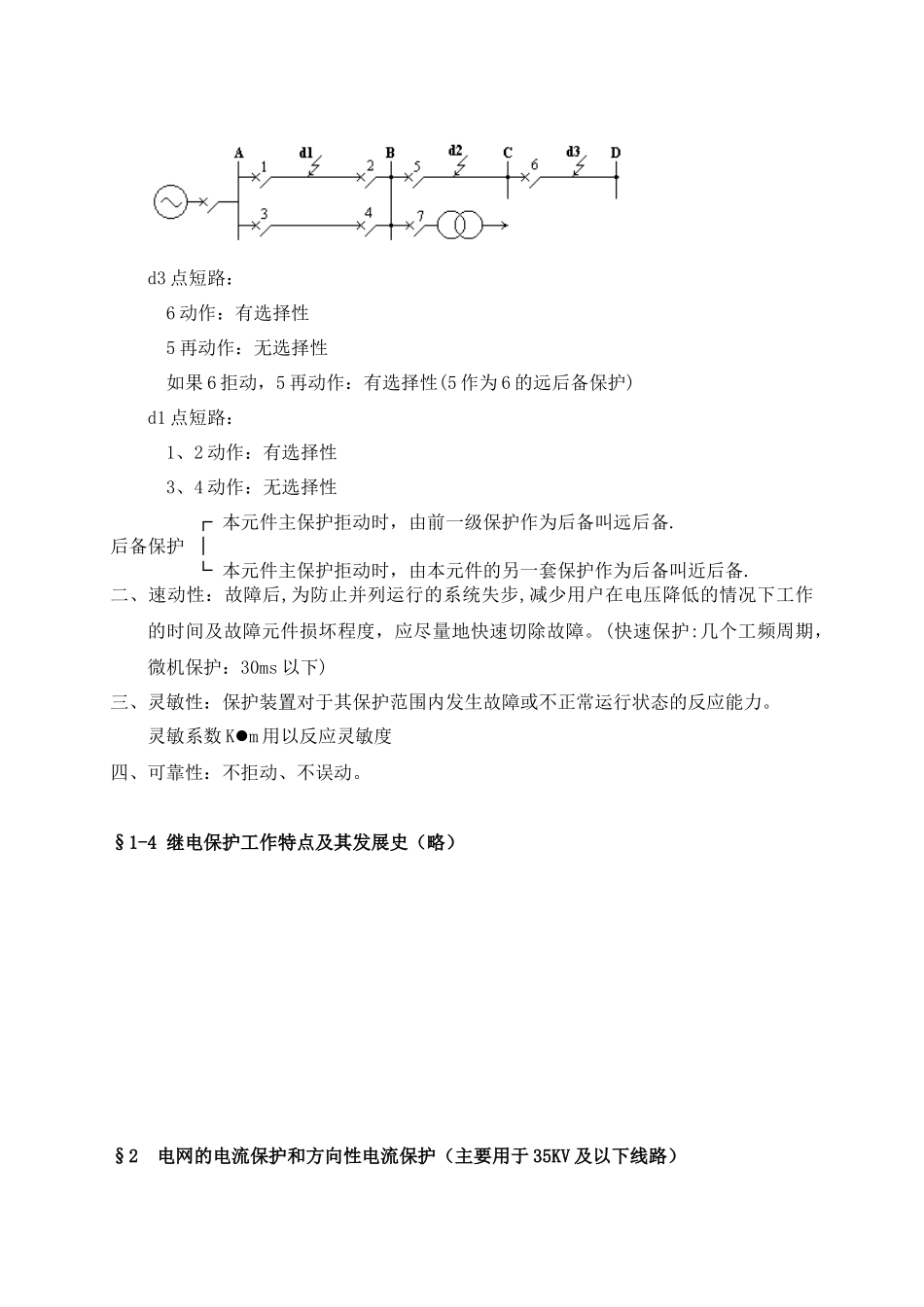

电力系统线路保护基础知识讲座§1 绪论§1-1 继电保护的作用一、故障及不正常运行状态 ┌ Id↑ 危害 ┌ 故障元件 故 障 │ U ↓ ——→ │ 非故障元件 (各种短路) └ f │ 用户 └电力系统┌过负荷 │过电压 危害 ┌元件不能正常工作不正常运行状态 │f↓ —→ │长时间将损坏设备└系统振荡 └发展成故障二、继电保护的任务 ┌ 故障时： 自动、快速、有选择性地切除故障元件系统事故 │ 保证非故障部分恢复正常运行 └ 不正常运行时：自动、及时、有选择地动作于信号、减负荷或跳闸§1-2 继保的基本原理和保护装置的组成一、反应系统正常运行与故障时基本参数的区别而构成的原理（单端测量） 运行参数：I、U、Z∠φ 反应 I↑→过电流保护 反应 U↓→低电压保护 反应 Z↓→低阻抗保护(距离保护)二、反应电气元件内部故障与外部故障及正常运行时两端电流相位和功率方向的差别而构成的原理（双端测量） 以 A-B 线路为例： 规定电流正方向：由保护安装处母线 → 被保护线路1、外部短路时(及正常运行时) d1 点短路: Id1B(-) UB(+) PB(-) ┐ │→θ＝180° Id1A(+) UA(+) PA(+) ┘2、内部短路时 d2 点短路： Id2B(+) UB(+) PB(+) ┐ │→θ＝0° Id2A(+) UA(+) PA(+) ┘ 3、利用以上差别，构成差动原理保护 纵联差动保护 相差高频动保护 方向高频保护等 三、保护装置的组成部分 ┌───┐ ┌───┐ ┌───┐ 输入信号─→│ 测量 │─→│ 逻辑 │─→│ 执行 │─→ 输出信号 └───┘ └───┘ └───┘ ↑└ 整定值§1-3 对电力系统继电保护的基本要求一、选择性：保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。 d3 点短路： 6 动作：有选择性 5 再动作：无选择性 如果 6 拒动，5 再动作：有选择性(5 作为 6 的远后备保护) d1 点短路： 1、2 动作：有选择性 3、4 动作：无选择性 ┌ 本元件主保护拒动时，由前一级保护作为后备叫远后备.后备保护 │ └ 本元件主保护拒动时，由本元件的另一套保护作为后备叫近后备.二、速动性：故障后,为防止并列运行的系统失步,减少用户在电压降低的情况下工作的时间及故障元件损坏程度，应尽量地快速切除故障。(快速保护:几个工频周期，微机保护：30ms 以下)三、灵敏性：保护装置对于其保护范围内发生故障...
