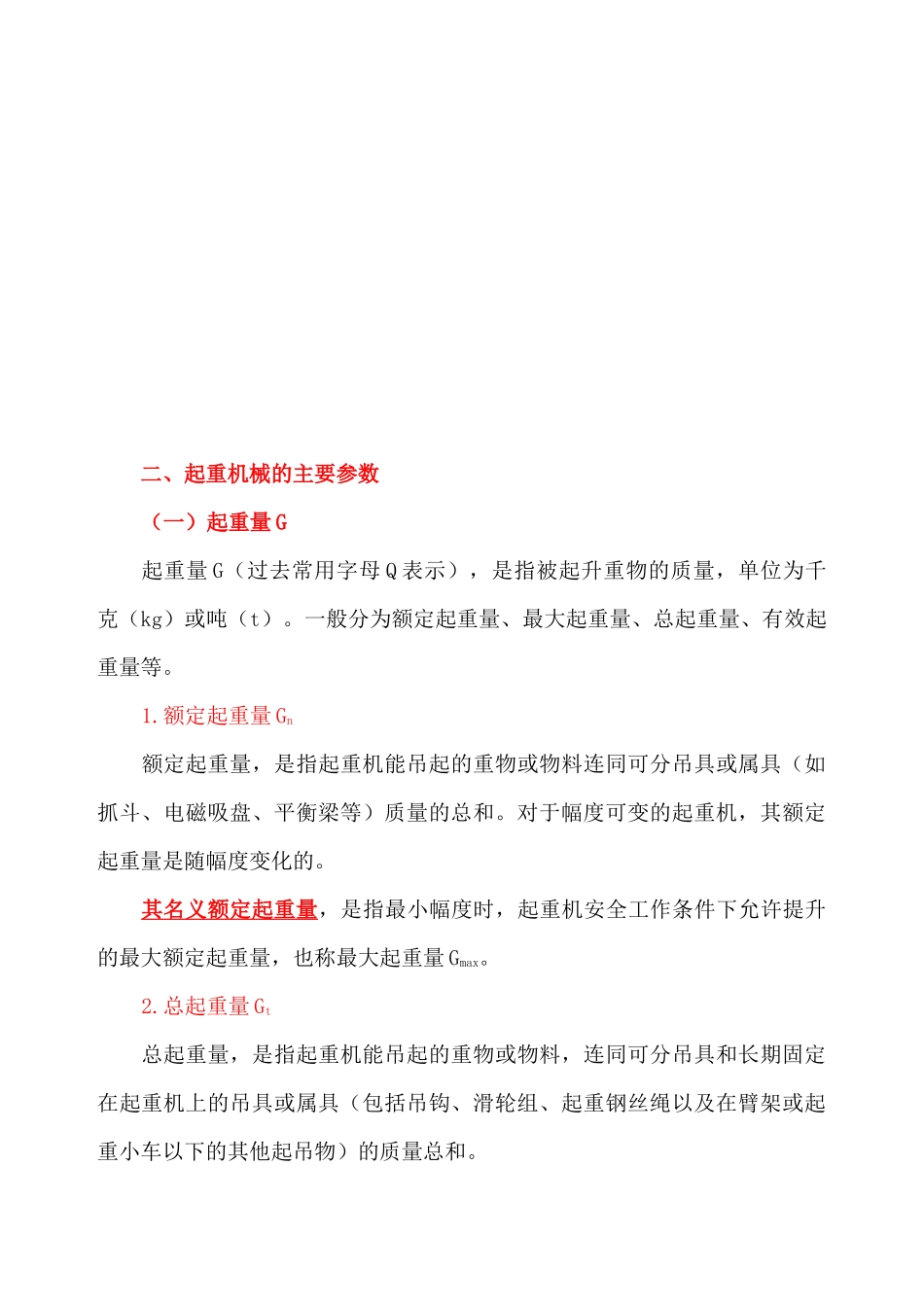

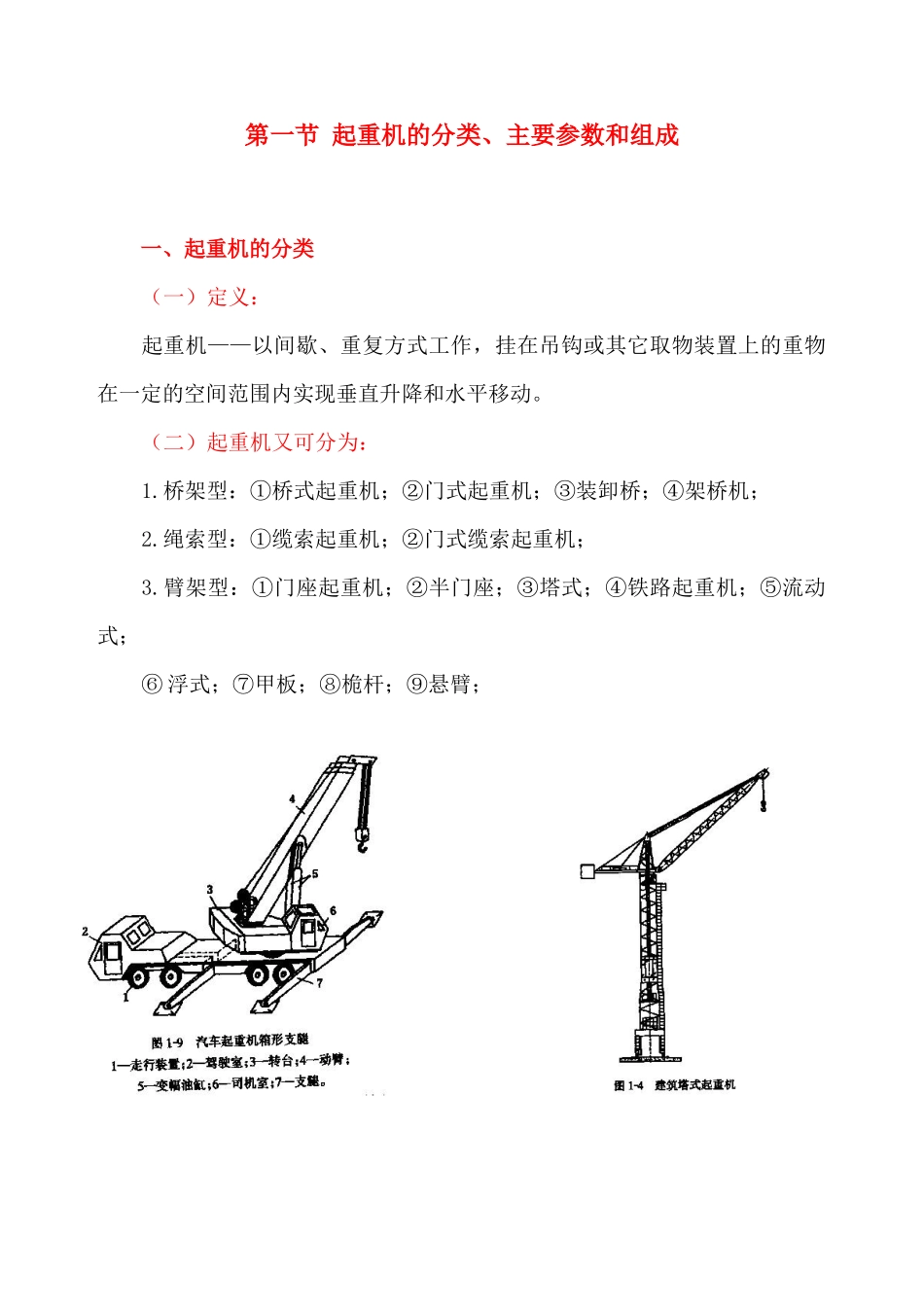

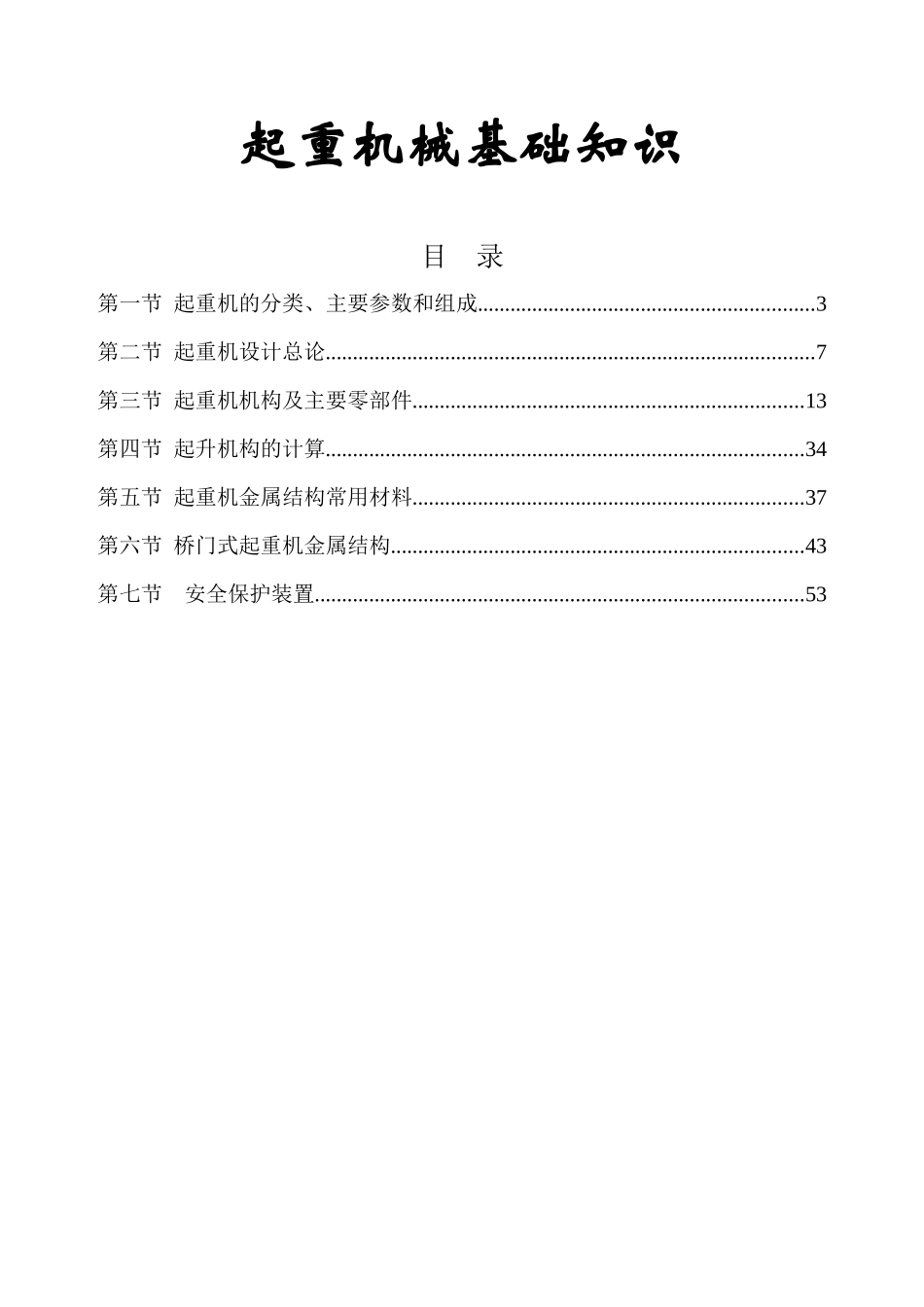

起重机械基础知识目 录第一节 起重机的分类、主要参数和组成..............................................................3第二节 起重机设计总论..........................................................................................7第三节 起重机机构及主要零部件........................................................................13第四节 起升机构的计算........................................................................................34第五节 起重机金属结构常用材料........................................................................37第六节 桥门式起重机金属结构............................................................................43第七节 安全保护装置..........................................................................................53第一节 起重机的分类、主要参数和组成一、起重机的分类（一）定义：起重机——以间歇、重复方式工作，挂在吊钩或其它取物装置上的重物在一定的空间范围内实现垂直升降和水平移动。（二）起重机又可分为：1.桥架型：①桥式起重机；②门式起重机；③装卸桥；④架桥机； 2.绳索型：①缆索起重机；②门式缆索起重机； 3.臂架型：①门座起重机；②半门座；③塔式；④铁路起重机；⑤流动式；⑥ 浮式；⑦甲板；⑧桅杆；⑨悬臂；二、起重机械的主要参数（一）起重量 G起重量 G（过去常用字母 Q 表示），是指被起升重物的质量，单位为千克（kg）或吨（t）。一般分为额定起重量、最大起重量、总起重量、有效起重量等。1.额定起重量 Gn额定起重量，是指起重机能吊起的重物或物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等）质量的总和。对于幅度可变的起重机，其额定起重量是随幅度变化的。其名义额定起重量，是指最小幅度时，起重机安全工作条件下允许提升的最大额定起重量，也称最大起重量 Gmax。2.总起重量 Gt总起重量，是指起重机能吊起的重物或物料，连同可分吊具和长期固定在起重机上的吊具或属具（包括吊钩、滑轮组、起重钢丝绳以及在臂架或起重小车以下的其他起吊物）的质量总和。3.有效起重量 Gp有效起重量，是指起重机能吊起的重物或物料的净质量。如带有可分吊具抓斗的起重机，允许抓斗抓取物料的质量就是有效起重量，抓斗与物料的质量之和则是额定起重量。（二）跨度 S桥架型起重机运行轨道轴线之...
