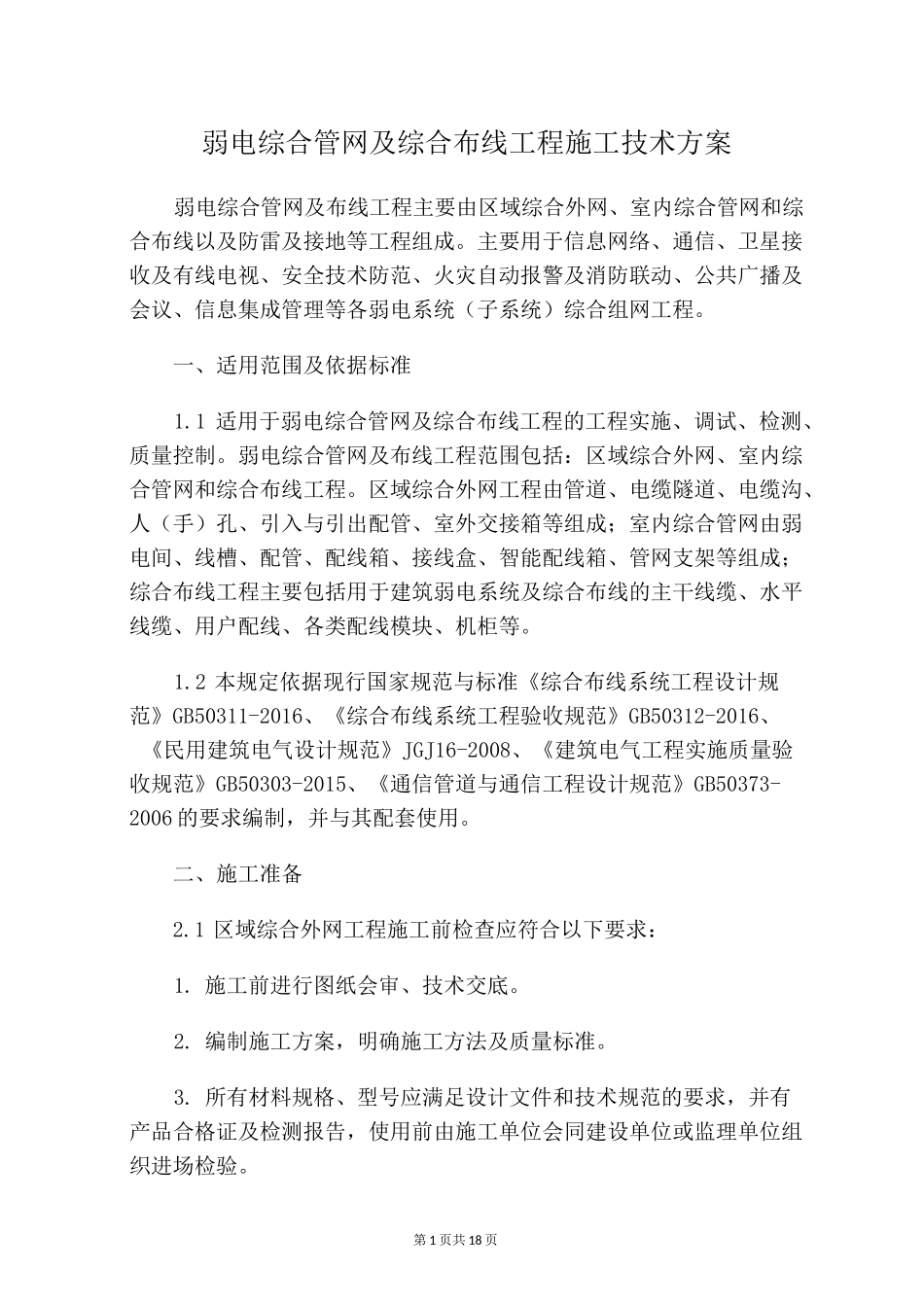

第 1 页共 18 页弱电综合管网及综合布线工程施工技术方案弱电综合管网及布线工程主要由区域综合外网、室内综合管网和综合布线以及防雷及接地等工程组成。主要用于信息网络、通信、卫星接收及有线电视、安全技术防范、火灾自动报警及消防联动、公共广播及会议、信息集成管理等各弱电系统（子系统）综合组网工程。一、适用范围及依据标准1.1 适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。弱电综合管网及布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。1.2 本规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006 的要求编制，并与其配套使用。二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求：1. 施工前进行图纸会审、技术交底。2. 编制施工方案，明确施工方法及质量标准。3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。第 2 页共 18 页4. 施工工具齐备、完好。5. 室外管道应按通信管道工程验收的相关规定进行检验。2.2 室内综合管网工程施工前检查应符合以下要求：1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。完成与建筑结构、建筑装饰装修、通风与空调，建筑电气和弱电等专业的接口确认。2. 所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。3. 根据支架、吊架所承荷载，确定支架、吊架的规格，在线槽订货时应向厂家作技术交底，支架、吊架和线槽宜由厂家统一加工并供货，应做防腐处理。4. 线槽内外表面光滑无毛刺，无扭曲、翘边等变形现象，保护层完整，无锈蚀、脱落等现象。5. 配套型材、管材与铁件的检查要求如下：1）各种型材与管材的材质、规格、型号应符合设计文件的规定，线管壁厚均匀，表面涂覆或镀层应均匀、平整、光...
