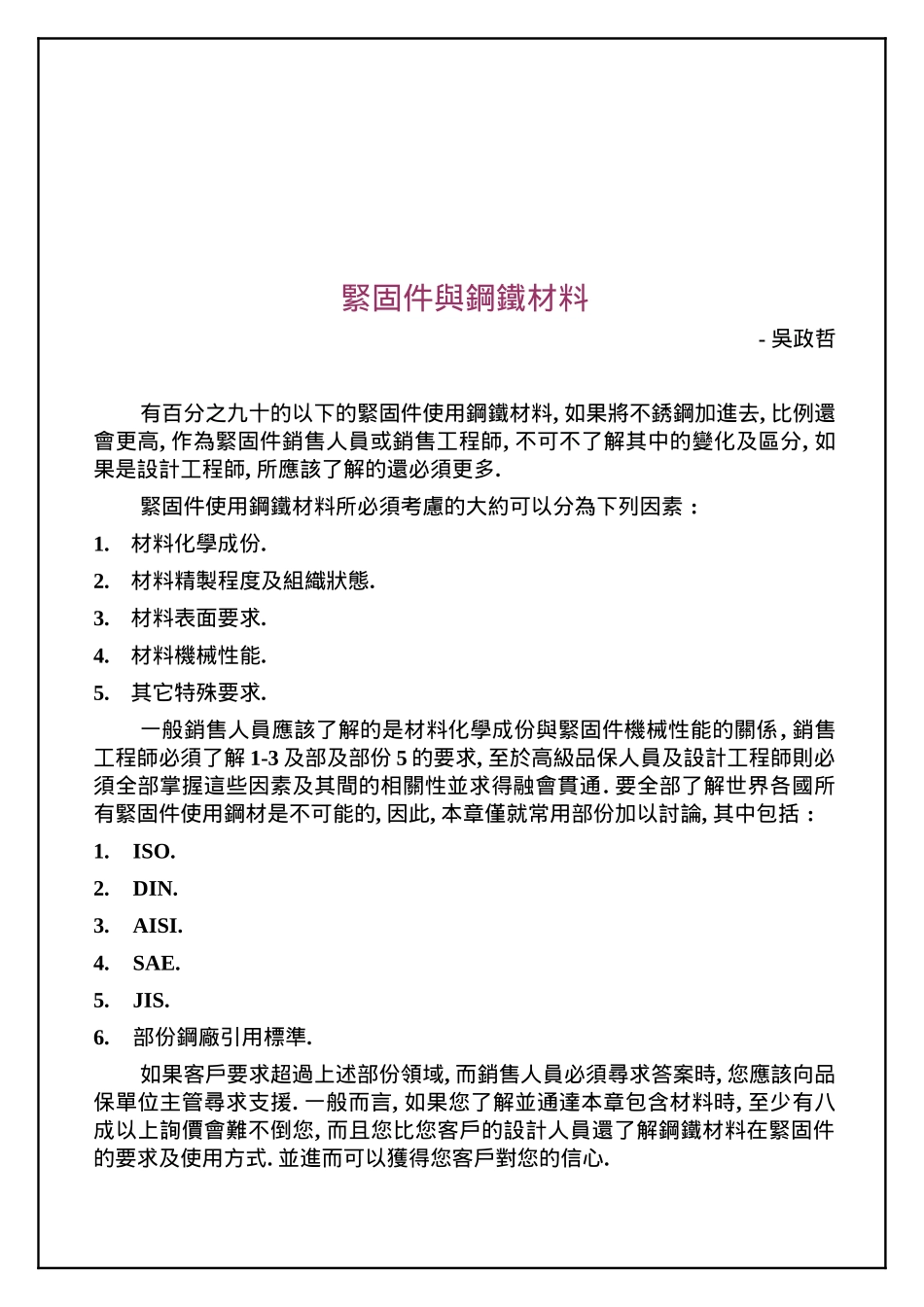

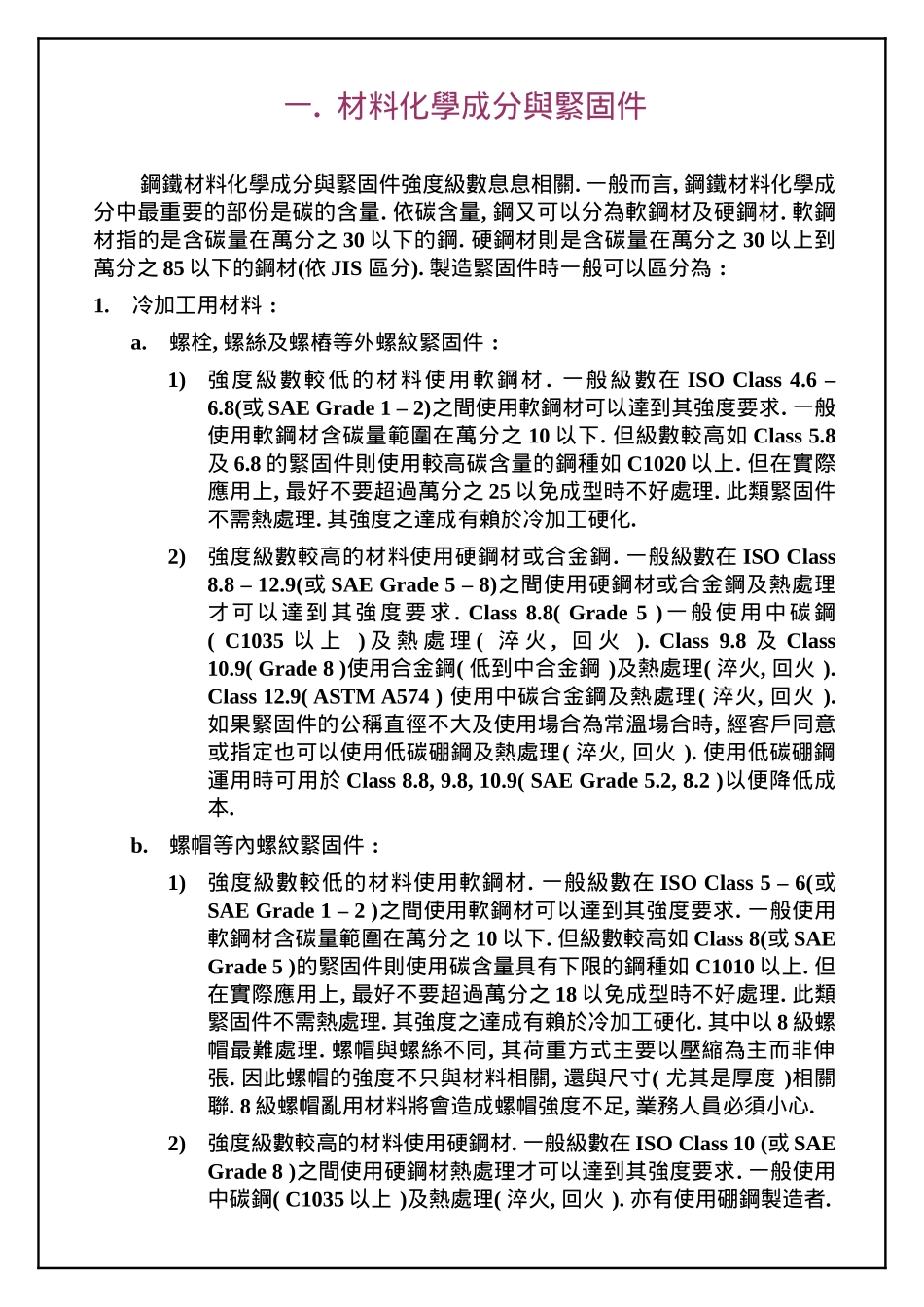

緊固件與鋼鐵材料- 吳政哲有百分之九十的以下的緊固件使用鋼鐵材料, 如果將不銹鋼加進去, 比例還會更高, 作為緊固件銷售人員或銷售工程師, 不可不了解其中的變化及區分, 如果是設計工程師, 所應該了解的還必須更多. 緊固件使用鋼鐵材料所必須考慮的大約可以分為下列因素 :1.材料化學成份.2.材料精製程度及組織狀態.3.材料表面要求.4.材料機械性能.5.其它特殊要求.一般銷售人員應該了解的是材料化學成份與緊固件機械性能的關係, 銷售工程師必須了解 1-3 及部及部份 5 的要求, 至於高級品保人員及設計工程師則必須全部掌握這些因素及其間的相關性並求得融會貫通. 要全部了解世界各國所有緊固件使用鋼材是不可能的, 因此, 本章僅就常用部份加以討論, 其中包括 :1.ISO.2.DIN.3.AISI.4.SAE.5.JIS.6.部份鋼廠引用標準.如果客戶要求超過上述部份領域, 而銷售人員必須尋求答案時, 您應該向品保單位主管尋求支援. 一般而言, 如果您了解並通達本章包含材料時, 至少有八成以上詢價會難不倒您, 而且您比您客戶的設計人員還了解鋼鐵材料在緊固件的要求及使用方式. 並進而可以獲得您客戶對您的信心.一. 材料化學成分與緊固件鋼鐵材料化學成分與緊固件強度級數息息相關. 一般而言, 鋼鐵材料化學成分中最重要的部份是碳的含量. 依碳含量, 鋼又可以分為軟鋼材及硬鋼材. 軟鋼材指的是含碳量在萬分之 30 以下的鋼. 硬鋼材則是含碳量在萬分之 30 以上到萬分之 85 以下的鋼材(依 JIS 區分). 製造緊固件時一般可以區分為 :1. 冷加工用材料 :a.螺栓, 螺絲及螺樁等外螺紋緊固件 : 1)強度級數較低的材料使用軟鋼材 . 一般級數在 ISO Class 4.6 – 6.8(或 SAE Grade 1 – 2)之間使用軟鋼材可以達到其強度要求. 一般使用軟鋼材含碳量範圍在萬分之 10 以下. 但級數較高如 Class 5.8及 6.8 的緊固件則使用較高碳含量的鋼種如 C1020 以上. 但在實際應用上, 最好不要超過萬分之 25 以免成型時不好處理. 此類緊固件不需熱處理. 其強度之達成有賴於冷加工硬化.2)強度級數較高的材料使用硬鋼材或合金鋼. 一般級數在 ISO Class 8.8 – 12.9(或 SAE Grade 5 – 8)之間使用硬鋼材或合金鋼及熱處理才可以達到其強度要求 . Class 8.8( Grade 5 ) 一般使用中碳鋼( C1035 以 上 ) 及 熱 處 理 ( 淬 火 , 回 火 ). Class 9.8 及 Class 10.9( Grade 8 )使用合金鋼( ...
