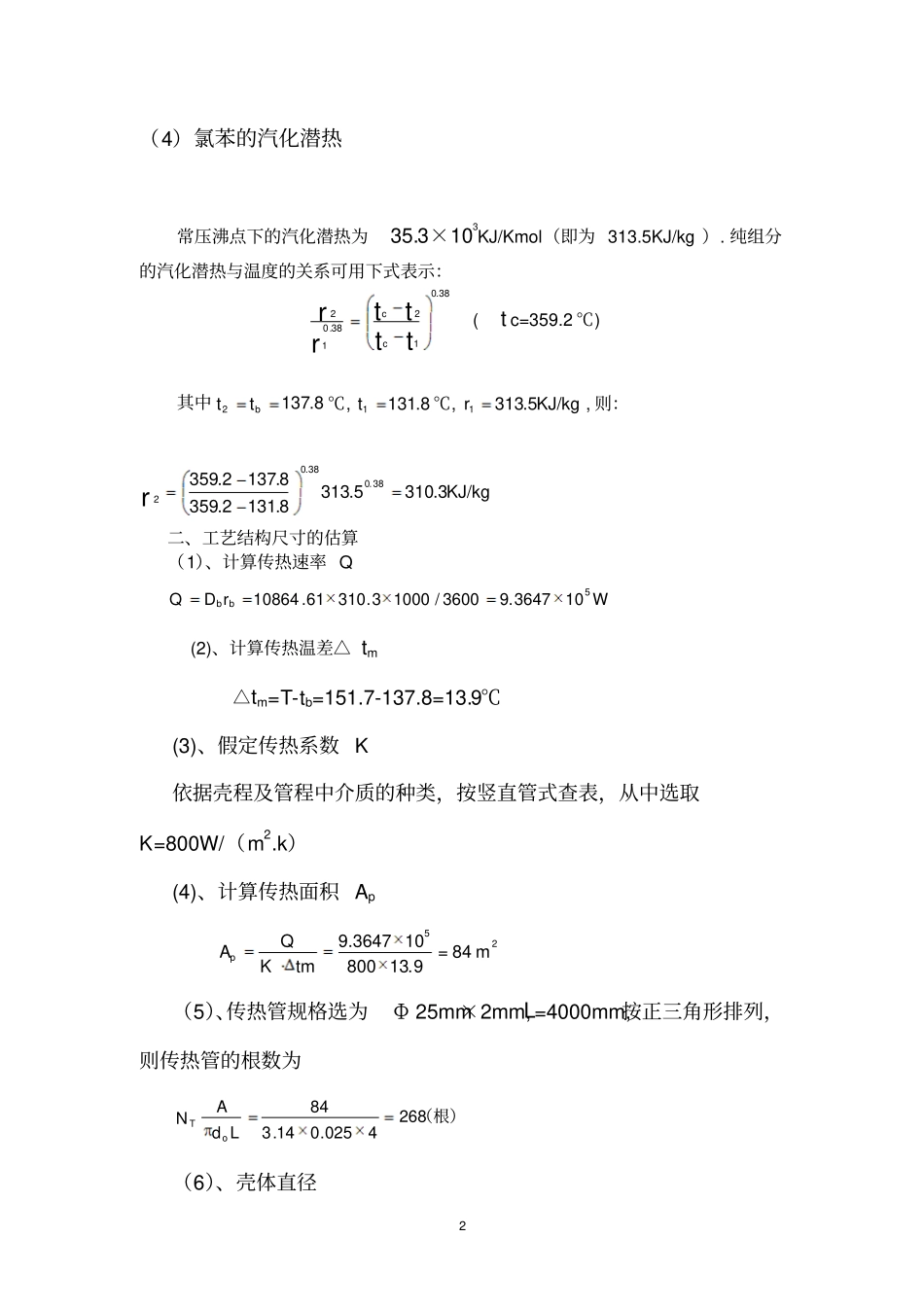

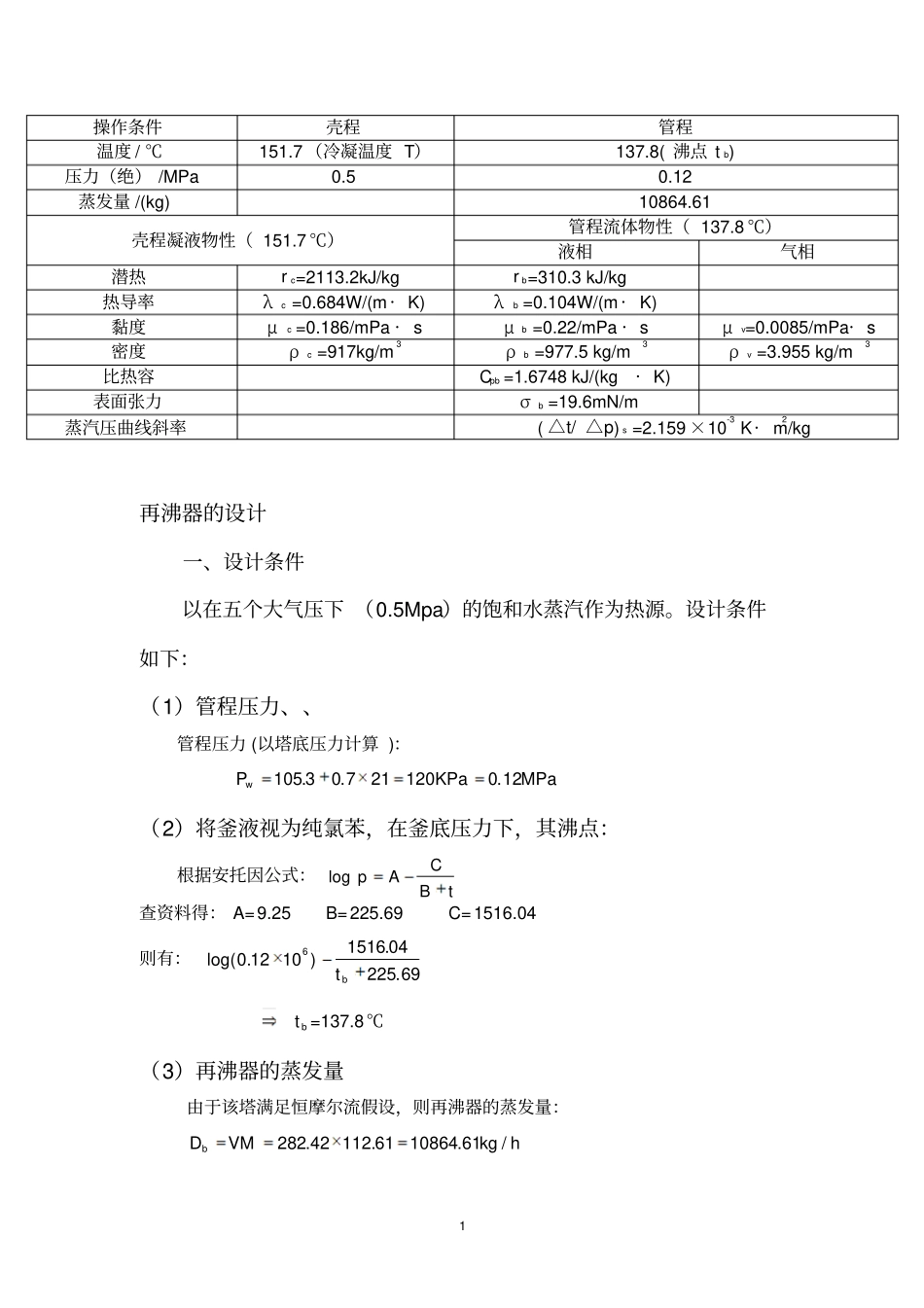

1 操作条件壳程管程温度 / ℃151.7 （冷凝温度 T）137.8( 沸点 t b) 压力（绝） /MPa 0.5 0.12 蒸发量 /(kg) 10864.61 壳程凝液物性（ 151.7 ℃）管程流体物性（ 137.8 ℃）液相气相潜热r c=2113.2kJ/kg r b=310.3 kJ/kg 热导率λc =0.684W/(m· K) λb =0.104W/(m· K) 黏度μc =0.186/mPa · s μb =0.22/mPa · s μv=0.0085/mPa· s 密度ρc =917kg/m3ρb =977.5 kg/m3ρv =3.955 kg/m3比热容Cpb =1.6748 kJ/(kg· K) 表面张力σb =19.6mN/m 蒸汽压曲线斜率( △t/ △p) s =2.159 ×10-3 K· m2/kg 再沸器的设计一、设计条件以在五个大气压下 （0.5Mpa）的饱和水蒸汽作为热源。设计条件如下：（1）管程压力、、管程压力 (以塔底压力计算 )：MPaKPaPw12.0120217.03.105（2）将釜液视为纯氯苯，在釜底压力下，其沸点：根据安托因公式：tBCAplog查资料得： A=9.25 B=225.69 C=1516.04 则有：69.22504.1516)1012.0log(b6tbt =137.8℃（3）再沸器的蒸发量由于该塔满足恒摩尔流假设，则再沸器的蒸发量：hkgVMDb/61.1086461.11242.2822 （4）氯苯的汽化潜热常压沸点下的汽化潜热为35.3×103KJ/Kmol（即为 313.5KJ/kg ）. 纯组分的汽化潜热与温度的关系可用下式表示：38.01238.012ttttrrcc (t c=359.2 ℃) 其中8.1372btt℃,8.1311t℃,KJ/kg5.3131r, 则：KJ/kg3.3105.3138.1312.3598.1372.35938.038.02r二、工艺结构尺寸的估算（1）、计算传热速率 Q W103647.93600/10003.31061.108645bbrDQ(2)、计算传热温差△ tm△tm=T-tb=151.7-137.8=13.9℃(3)、假定传热系数 K依据壳程及管程中介质的种类，按竖直管式查表，从中选取K=800W/（m2.k）(4)、计算传热面积 Ap25pm84=9.13800103647.9tmKQA（5）、传热管规格选为Φ 25mm×2mm,L=4000mm,按正三角形排列，则传热管的根数为（根）2684025.014.384LdANoT（6）、壳体直径3 按 3.4.3.2节中介绍的方法求取壳体直径。 由2681)1(3aaNT解得9a(另外一负值舍去 )则1912ab。于是：mmdbtDo648253)119(323)1(取进口管直径mmDi250，出口管直径mmDo600三、传热系数校核1.显热段传热系数 KL① 假设传热管出口气化率为13.0ex,釜液蒸发量为Db,则循环量Wt 为)/(3010.0360061.10864skgxDWebt② 显然段传热管内传热膜系数设传热管内流通截面积为IS ,则传热管内釜液的质量流率G 为222i928.0268021.0785.0)4(mNdSTi)m/(05.3250928.030...
