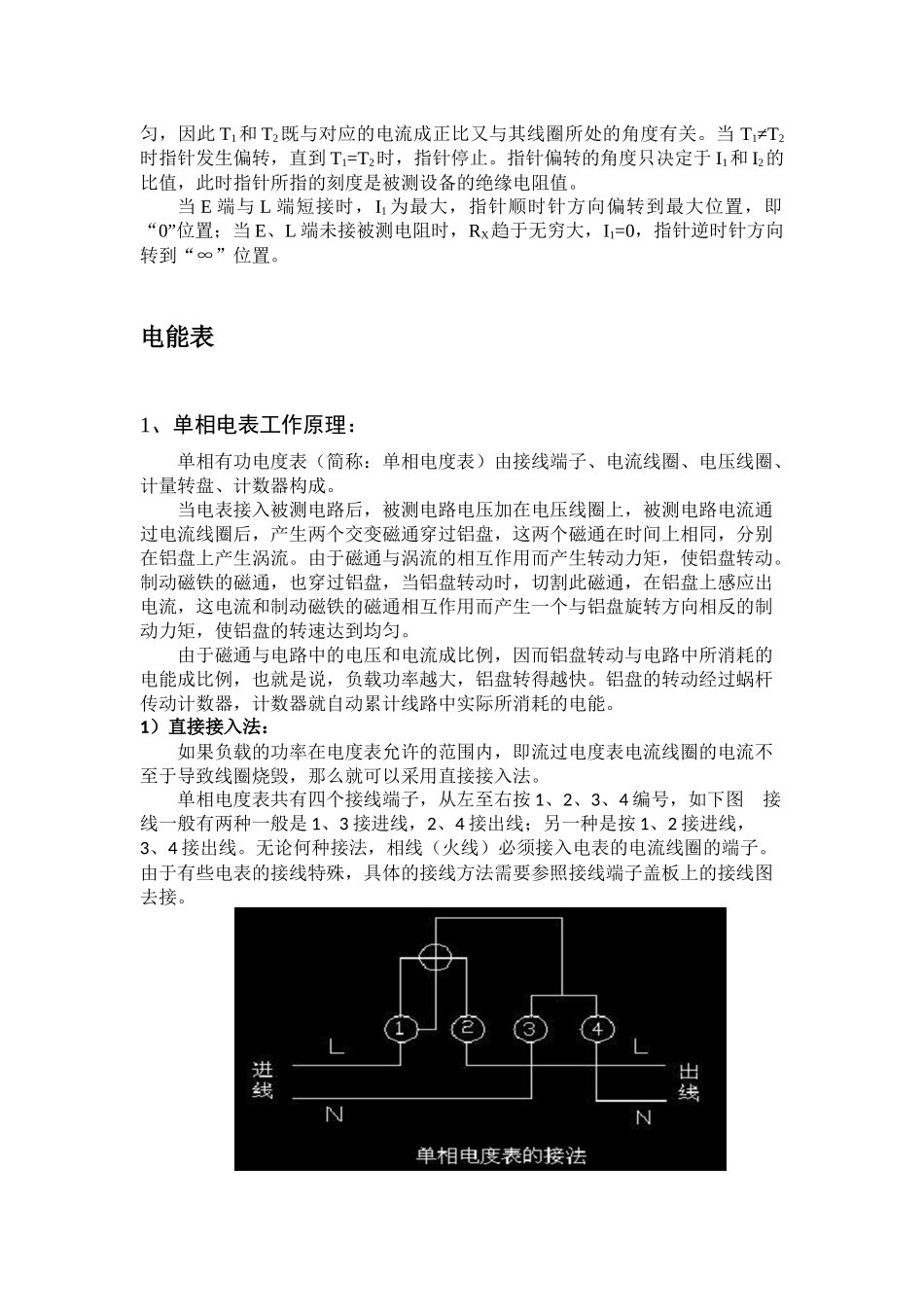

兆欧表手摇式兆欧表的原理电路如图1所示。图中G为手摇发电机，发电机组件由摇柄、防逆转系统、传动齿轮、离心式摩擦调速系统、发电机等组成；电路系统由倍压整流电路及测量装置磁电式双动圈流比计组成，仪表的指针固定在双动圈上。仪表的三个接线柱分别是：线路端L、接地端E、屏蔽端G。其工作原理如下：图1手摇式兆欧表原理电路图顺时针摇动兆欧表手柄时，手柄使棘轮、齿轮、离心摩擦调速等机构转动，并带动发电机转子以5倍于手柄的转速旋转，定子线圈输出交流电压。棘轮系统是防止转子逆转，离心摩擦调速系统防止转子超速。手柄以额定转速转动时，定子线圈将输出的交流电压，经二极管V1、V2，电容C1、C2倍压整流后，在A、B两端输出直流高压。测量时被测电阻Rx接于兆欧表的“线路端L”与“接地端E”之间。电流线圈L1、电阻RC和被测电阻RX相串联，电压线圈L2和电阻RV相串联，然后再并联接至A、B两端。设线圈L1电阻为r1，线圈L2电阻为r2，当摇动手摇发电机时，兆欧表将输出直流高电压U，则两个线圈通过的电流分别为：两式相除得：式中的r1、r2、RC、RV均为定值，仅RX为变量，所以改变RX会引起比值I1／I2的变化。由于线圈L1与线圈L2绕向相反，流入电流I1和I2在永久磁场作用下，在两个线圈上分别产生两个方向相反的转矩T1和T2,由于气隙磁场不均匀，因此T1和T2既与对应的电流成正比又与其线圈所处的角度有关。当T1≠T2时指针发生偏转，直到T1=T2时，指针停止。指针偏转的角度只决定于I1和I2的比值，此时指针所指的刻度是被测设备的绝缘电阻值。当E端与L端短接时，I1为最大，指针顺时针方向偏转到最大位置，即“0”位置；当E、L端未接被测电阻时，RX趋于无穷大，I1=0，指针逆时针方向转到“∞”位置。电能表1、单相电表工作原理：单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成。当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀。由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。铝盘的转动经过蜗杆传动计数器，计数器就自动累计线路中实际所消耗的电能。1）直接接入法：如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。单相电度表共有四个接线端子，从左至右按1、2、3、4编号，如下图接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。图2电能表直接接入法2）经互感器接入法：在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：（1）单相电度表内5和1端未断开时的接法。由于表内短接片没有断开，所以互感器的K2端子禁止接地。如图3a（2）单相电度表内5和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。如图3bab图3电能表经互感器接入法2、三相电表工作原理三相有功电能表用来测量三相交流电路中电源输出（或负载消耗）的电能。由于测量电路接线方式不同，三相有功电能表又分三相三线制和三相四线制两种。三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。三相三线有功电能表的工作原理与单相有功电能表的工作原理基本上相同，三相有功电能表由电流、电压元件产生一移进磁场，同时与制动力矩相互作用，使铝盘在磁场中获得的转速正比于...
