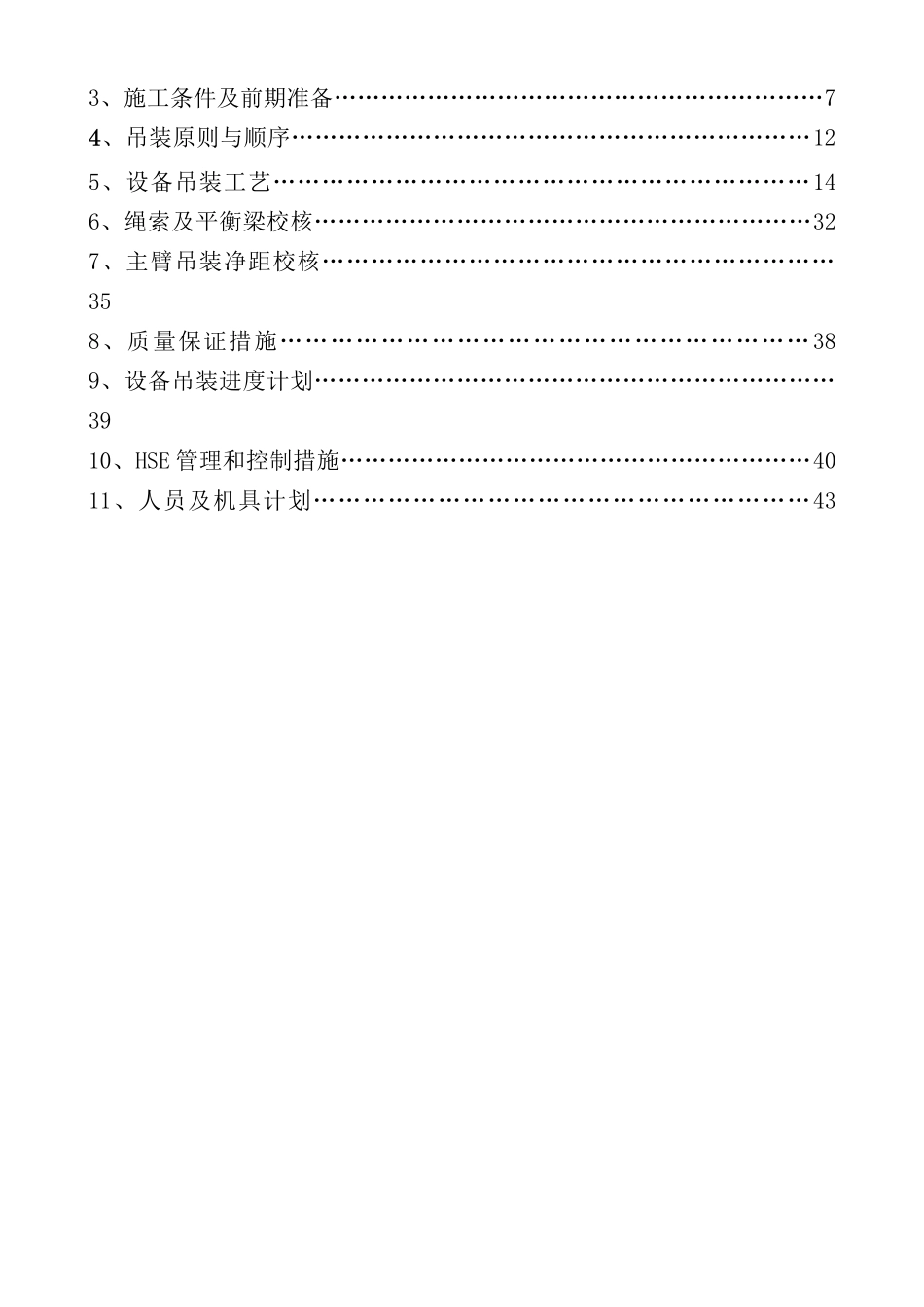

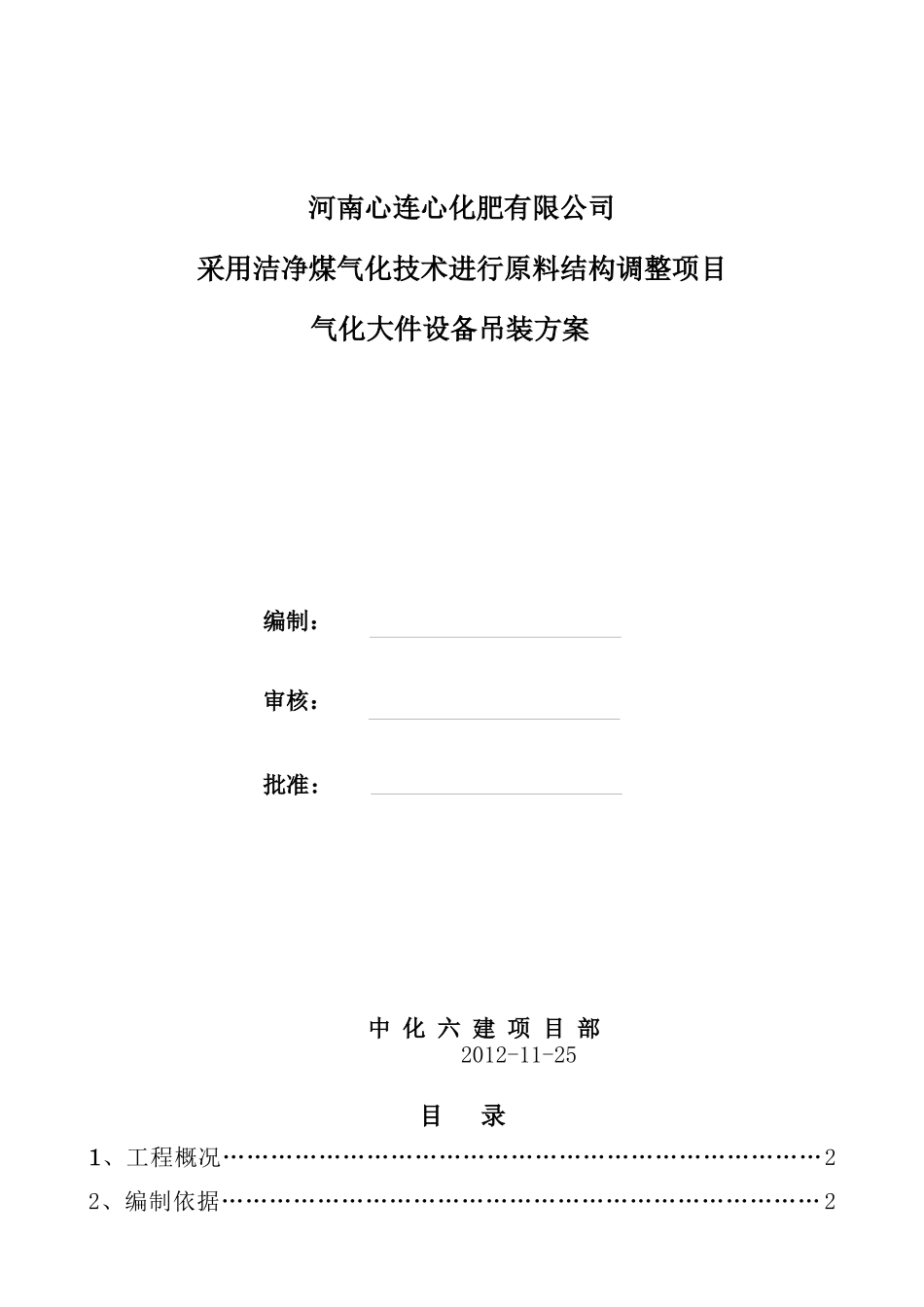

河南心连心化肥有限公司采用洁净煤气化技术进行原料结构调整项目气化大件设备吊装方案编制:审核:批准:中 化 六 建 项 目 部 2012-11-25目 录1、工程概况…………………………………………………………………22、编制依据………………………………………………………………… 23、施工条件及前期准备………………………………………………………74、吊装原则与顺序…………………………………………………………125、设备吊装工艺…………………………………………………………146、绳索及平衡梁校核………………………………………………………327、主臂吊装净距校核……………………………………………………… 358、质量保证措施………………………………………………………389、设备吊装进度计划…………………………………………………………3910、HSE 管理和控制措施……………………………………………………4011、人员及机具计划……………………………………………………431 工程概况河南心连心化肥有限公司采用洁净煤气化技术进行原料结构调整项目(装置规模: 45万吨合成氨、80 万吨尿素),气化框内气化炉和水洗塔等 11 台大型设备具体参数如下:区域序号设备名称及位号规格数 量( 台)重 量(t)材质设备类型设计参数介质安 装 高度(m)压力(Mpa)温度(0C)气化1气化炉(F1301A/B/C)φ3200*100(110+6)*21033(上部两个管式吊耳离设备顶法兰 2.82m;下部锥体 上 两 个 75T 板式吊耳)3222.1SA387Gr11CL2+ 堆 焊S31603立式7.15425混合气体 +炉渣262水洗塔(T1301A/B/C)φ3300*(68+3)*24239(上部两个管式吊耳离设备顶法兰 5.5m)3137.213MnNiMoR+S31603立式7.15280混合气+灰水0.33高 压 氮 气 储 罐(V1302A/B)φ1500*70*33100(上部两个管式吊耳 离 设 备 顶 法 兰11.1m)288.66Q345R立式13.970/-16氮气0.34旋 风 分 离 器(Y1301A/B/C)φ2000*(46+3)*15000(上部两个管式吊耳 离 设 备 顶 法 兰5.2m)343.2513MnNiMoR+S31603立式7.15280工业气体 +高压灰水13.55锁 斗 ( V1307A/B/C)φ2200*(110)*8050(上部两个管式吊耳 离 设 备 顶 法 兰2.05m)349.34Q345R立式7.4280渣水9.172 编制依据2.1 河南心连心化肥有限公司提供的设备、设备平面布置及设备管口方位图纸;气化炉(F1301A/B/C) 图号为:10077-5001水洗塔(T1301A/B/C) 图号为:10077...
