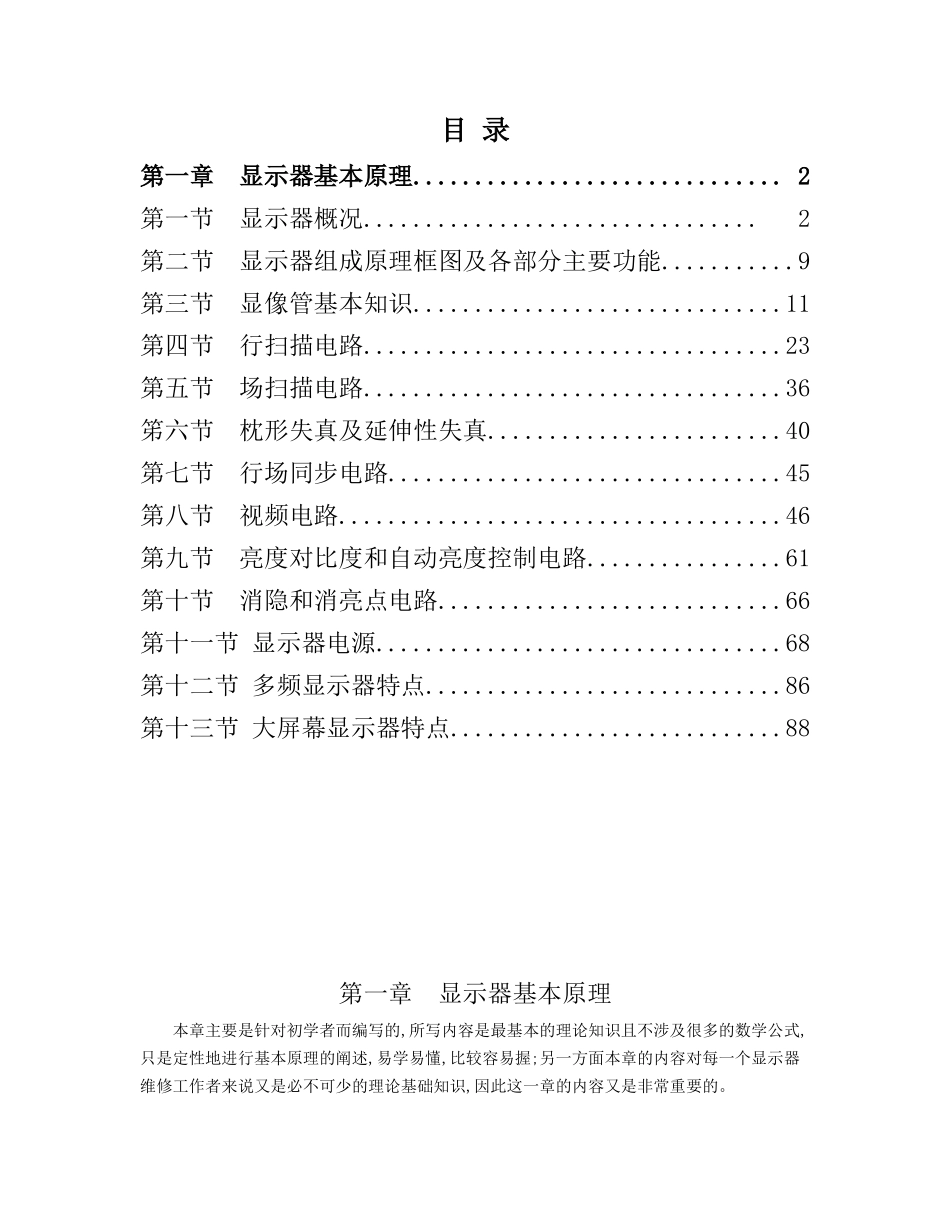

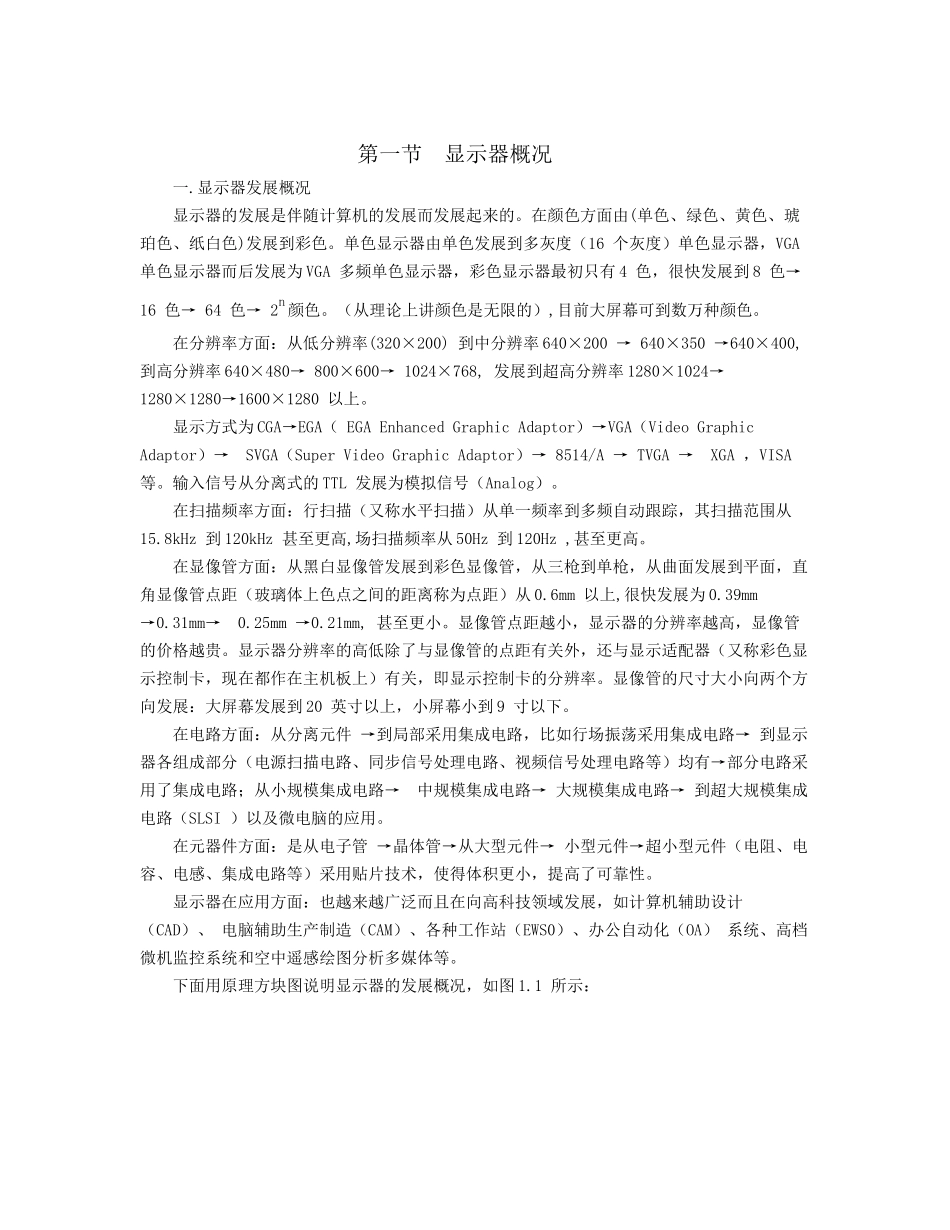

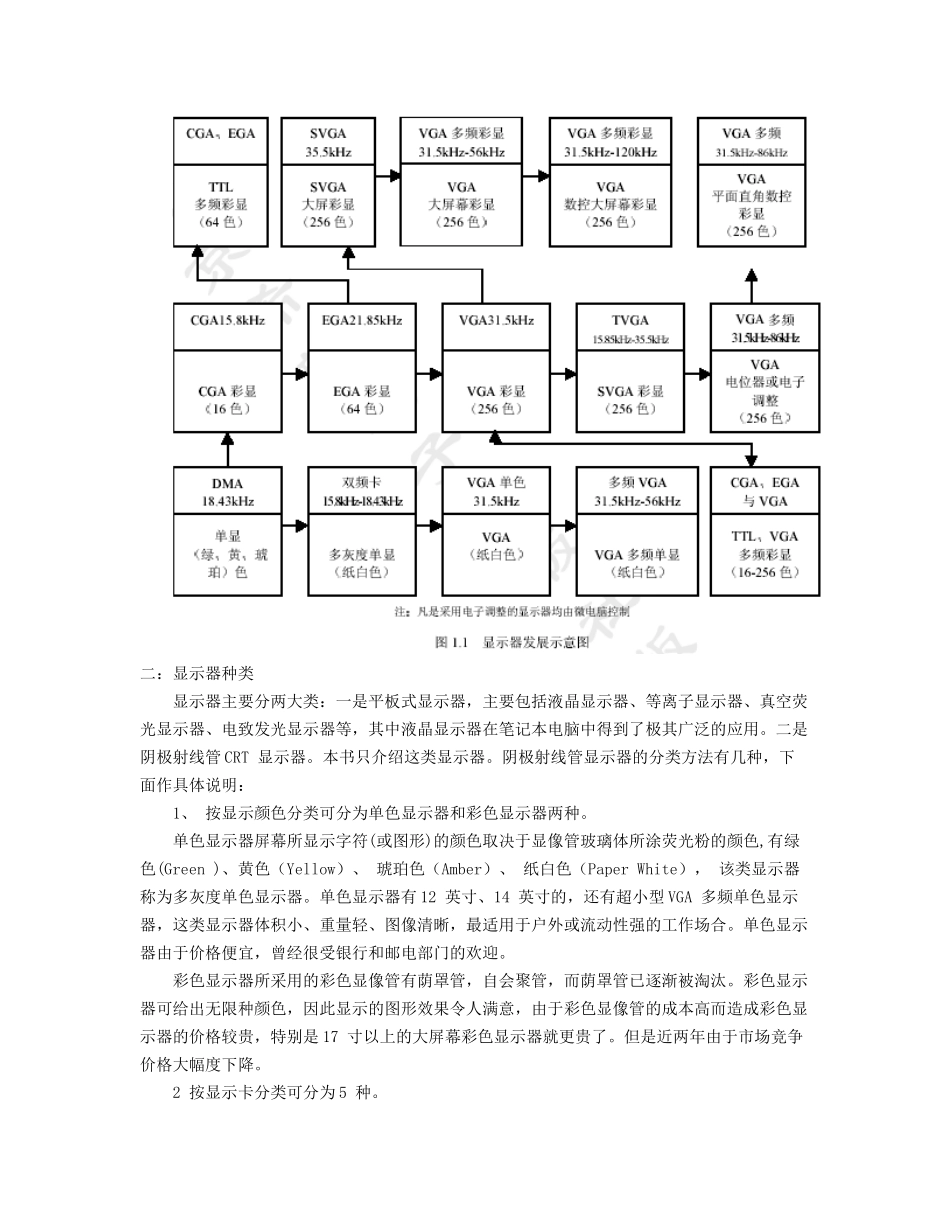

目 录第一章 显示器基本原理.............................. 2第一节 显示器概况................................ 2第二节 显示器组成原理框图及各部分主要功能...........9第三节 显像管基本知识..............................11第四节 行扫描电路..................................23第五节 场扫描电路..................................36笫六节 枕形失真及延伸性失真........................40第七节 行场同步电路................................45第八节 视频电路....................................46第九节 亮度对比度和自动亮度控制电路................61第十节 消隐和消亮点电路............................66第十一节 显示器电源.................................68第十二节 多频显示器特点.............................86第十三节 大屏幕显示器特点...........................88第一章 显示器基本原理本章主要是针对初学者而编写的,所写内容是最基本的理论知识且不涉及很多的数学公式,只是定性地进行基本原理的阐述,易学易懂,比较容易握;另一方面本章的内容对每一个显示器维修工作者来说又是必不可少的理论基础知识,因此这一章的内容又是非常重要的。第一节 显示器概况一.显示器发展概况显示器的发展是伴随计算机的发展而发展起来的。在颜色方面由(单色、绿色、黄色、琥珀色、纸白色)发展到彩色。单色显示器由单色发展到多灰度（16 个灰度）单色显示器，VGA 单色显示器而后发展为 VGA 多频单色显示器，彩色显示器最初只有 4 色，很快发展到 8 色→ 16 色→ 64 色→ 2n 颜色。（从理论上讲颜色是无限的）,目前大屏幕可到数万种颜色。在分辨率方面：从低分辨率(320×200) 到中分辨率 640×200 → 640×350 →640×400,到高分辨率 640×480→ 800×600→ 1024×768, 发展到超高分辨率 1280×1024→ 1280×1280→1600×1280 以上。显示方式为 CGA→EGA（ EGA Enhanced Graphic Adaptor）→VGA（Video Graphic Adaptor）→ SVGA（Super Video Graphic Adaptor）→ 8514/A → TVGA → XGA ，VISA 等。输入信号从分离式的 TTL 发展为模拟信号（Analog）。在扫描频率方面：行扫描（又称水平扫描）从单一频率到多频自动跟踪，其扫描范围从15.8kHz 到 120kHz 甚至更高,场扫描频率从 50Hz 到 120Hz ,甚至更高。在显像管方面：从黑白显像管发展到彩色显像管...
