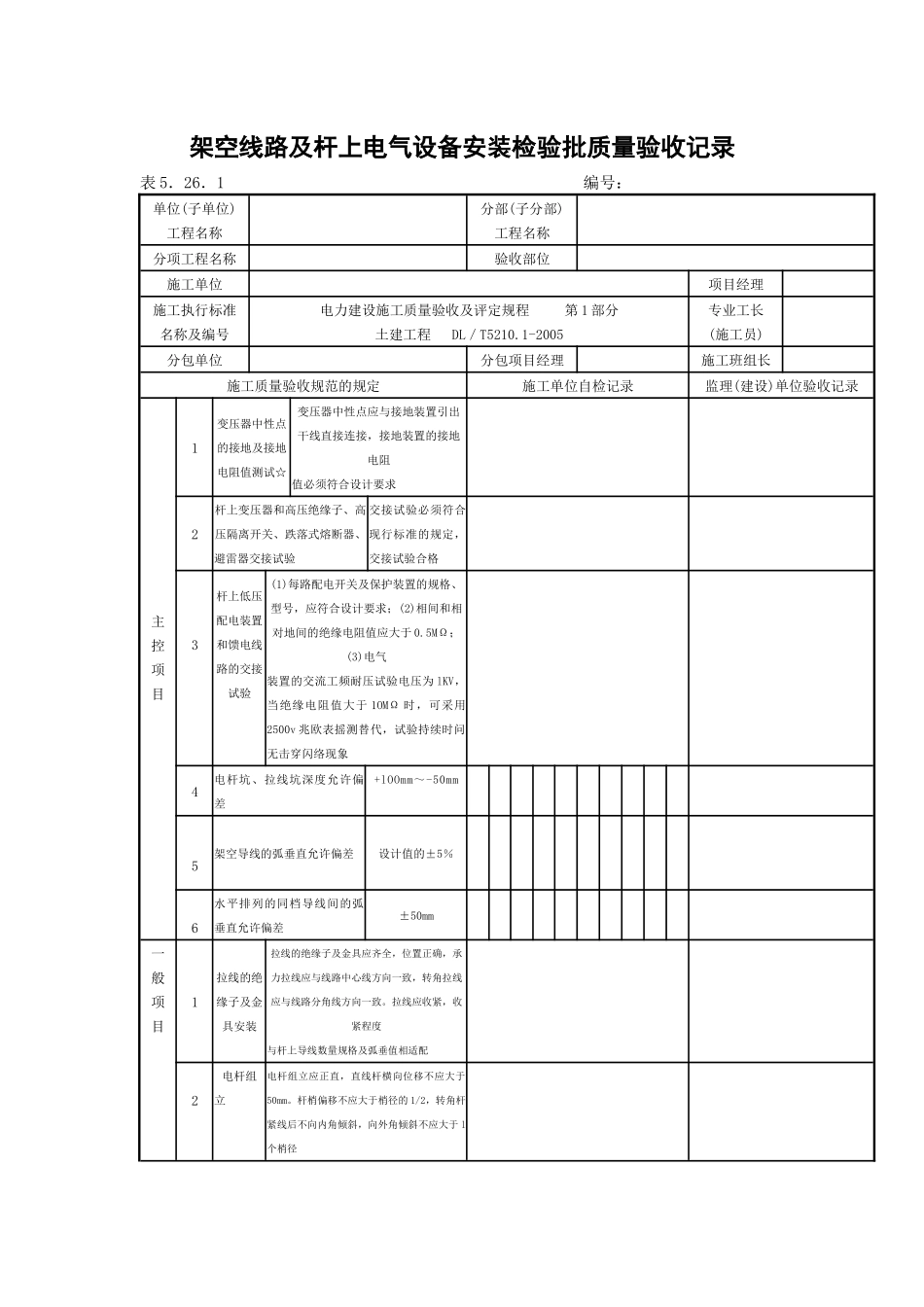

架空线路及杆上电气设备安装检验批质量验收记录表 5．26．1 编号：单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号电力建设施工质量验收及评定规程 第 1 部分土建工程 DL／T5210.1-2005专业工长(施工员)分包单位分包项目经理施工班组长施工质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1变压器中性点的接地及接地电阻值测试☆变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求2杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器交接试验交接试验必须符合现行标准的规定，交接试验合格3杆上低压配电装置和馈电线路的交接试验(1)每路配电开关及保护装置的规格、型号，应符合设计要求；(2)相间和相对地间的绝缘电阻值应大于 0.5MΩ；(3)电气装置的交流工频耐压试验电压为 lKV，当绝缘电阻值大于 1OMΩ 时，可采用2500v 兆欧表摇测替代，试验持续时问无击穿闪络现象4电杆坑、拉线坑深度允许偏差+lOOmm～-50mm5架空导线的弧垂直允许偏差设计值的±5％6水平排列的同档导线间的弧垂直允许偏差±50mm一般项目1拉线的绝缘子及金具安装拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配2电杆组立电杆组立应正直，直线杆横向位移不应大于50mm。杆梢偏移不应大于梢径的 1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于 l个梢径3横担安装及横担的镀锌处理直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于 20mm.横担等镀锌制品应热浸镀锌4导线架设导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配5线路安全距离电压等级 6KV-10KV〉300mm电压等级1KV 及以下>150mm6杆上电气设备安装1、固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2、变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；3、跌落式熔断器安装的相间距离不小于 500mm；熔管试操动能自然打开旋下；4、杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间 隙 距 离 不 小 于 200mm ； 地 面 操 作 杆 的 接 地（PE）可靠，且有标识；5、杆上避雷器排列整齐...
