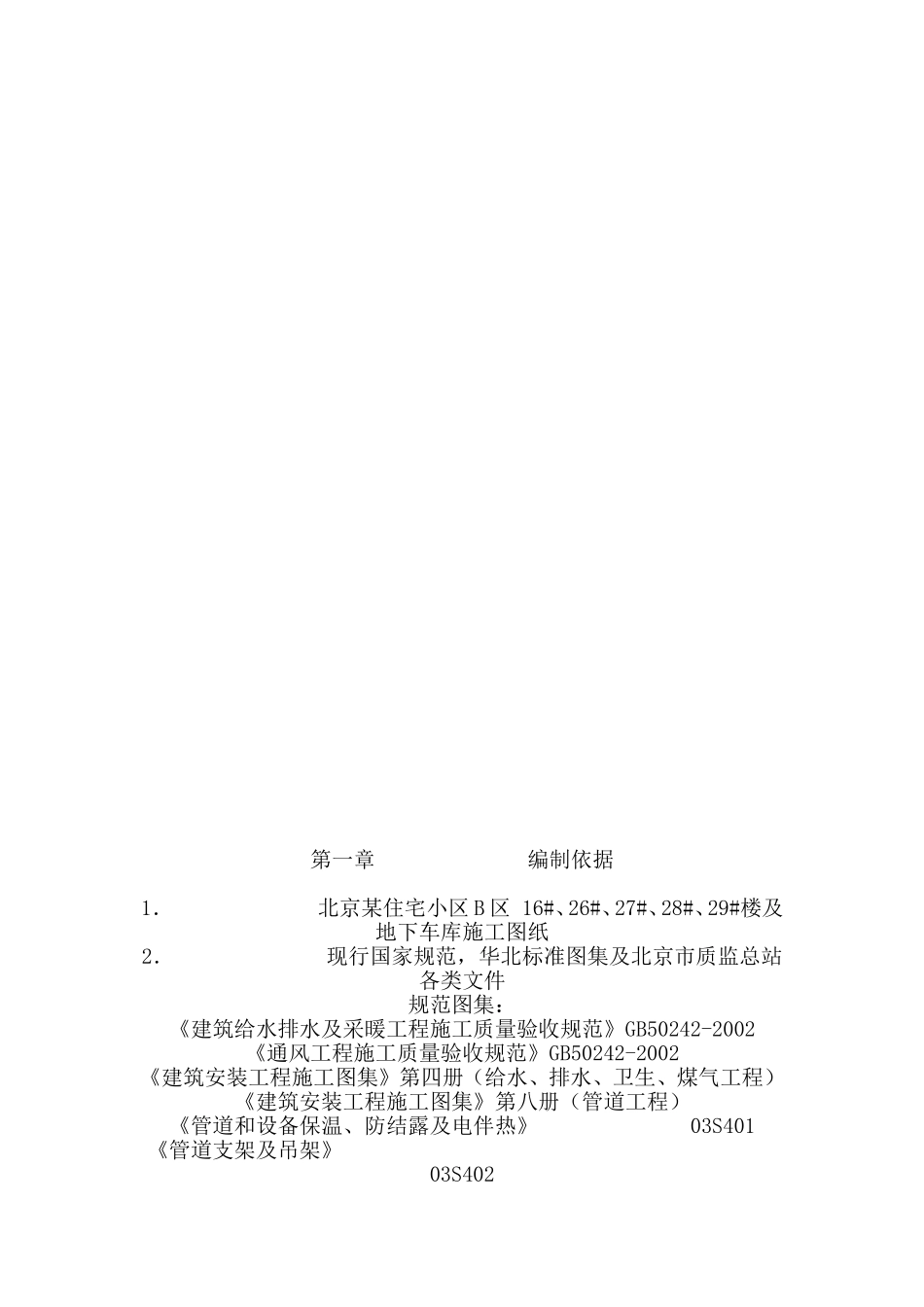

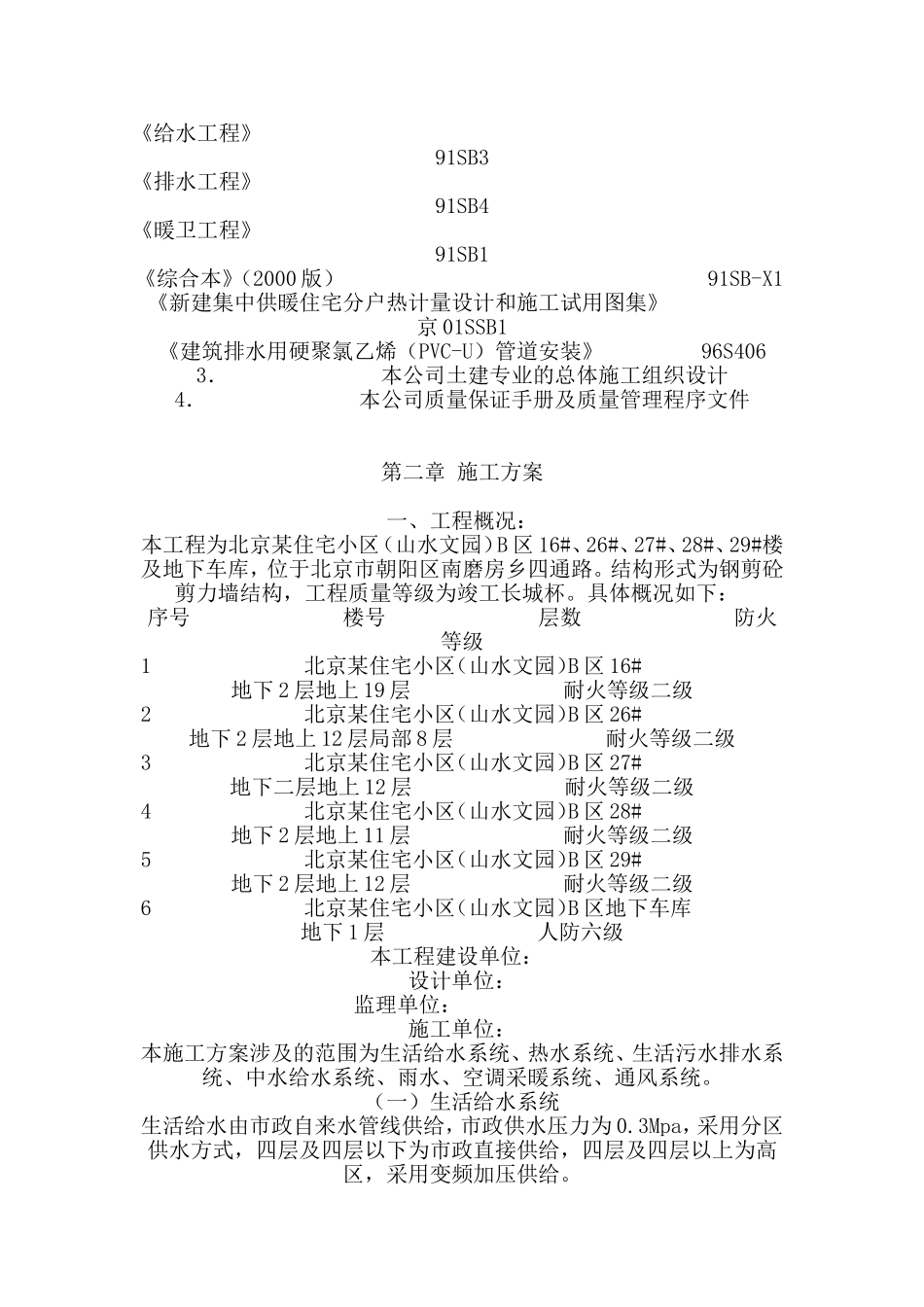

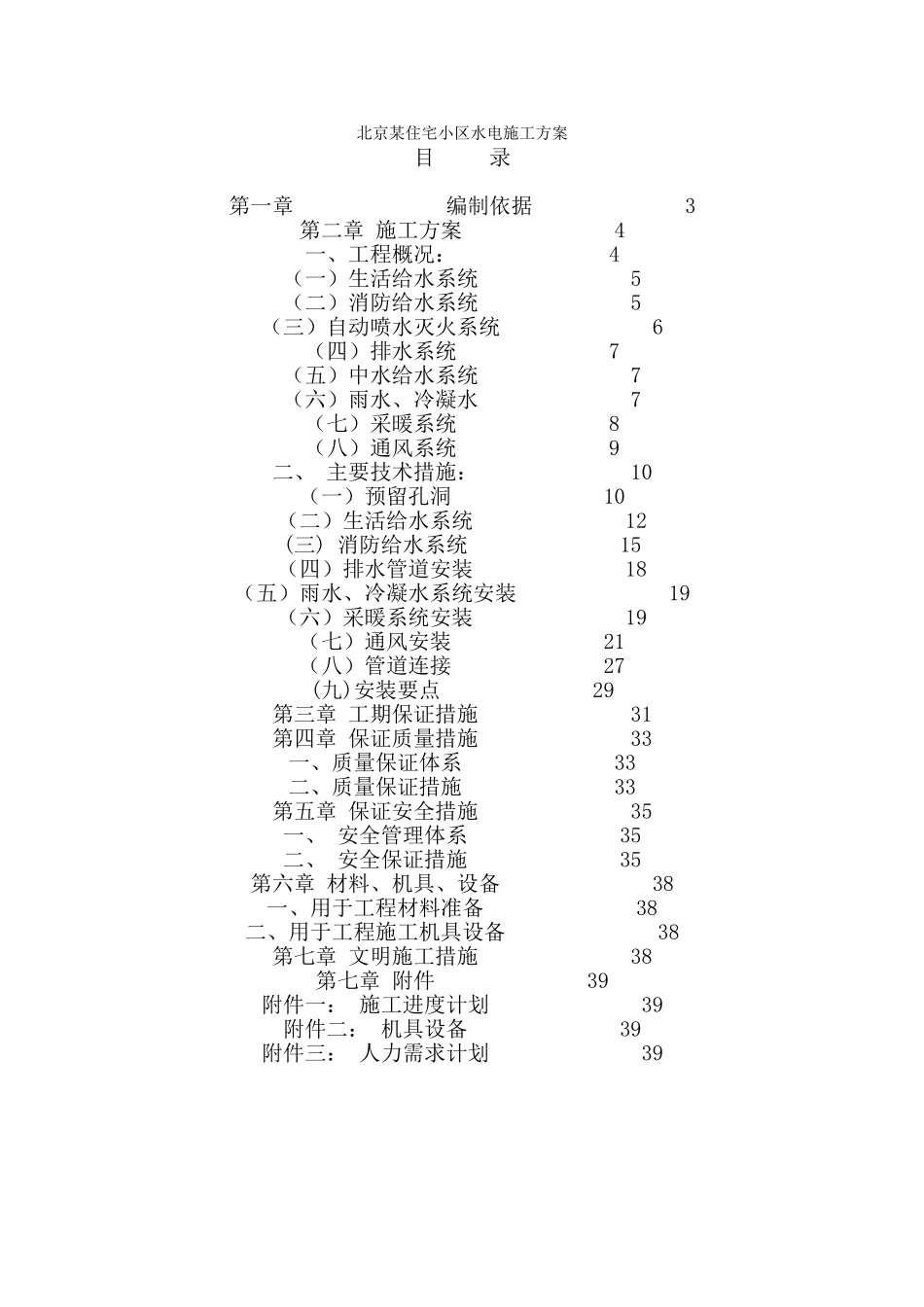

北京某住宅小区水电施工方案目录第一章编制依据3第二章施工方案4一、工程概况：4（一）生活给水系统5（二）消防给水系统5（三）自动喷水灭火系统6（四）排水系统7（五）中水给水系统7（六）雨水、冷凝水7（七）采暖系统8（八）通风系统9二、主要技术措施：10（一）预留孔洞10（二）生活给水系统12(三)消防给水系统15（四）排水管道安装18（五）雨水、冷凝水系统安装19（六）采暖系统安装19（七）通风安装21（八）管道连接27(九)安装要点29第三章工期保证措施31第四章保证质量措施33一、质量保证体系33二、质量保证措施33第五章保证安全措施35一、安全管理体系35二、安全保证措施35第六章材料、机具、设备38一、用于工程材料准备38二、用于工程施工机具设备38第七章文明施工措施38第七章附件39附件一：施工进度计划39附件二：机具设备39附件三：人力需求计划39第一章编制依据1．北京某住宅小区B区16#、26#、27#、28#、29#楼及地下车库施工图纸2．现行国家规范，华北标准图集及北京市质监总站各类文件规范图集：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风工程施工质量验收规范》GB50242-2002《建筑安装工程施工图集》第四册（给水、排水、卫生、煤气工程）《建筑安装工程施工图集》第八册（管道工程）《管道和设备保温、防结露及电伴热》03S401《管道支架及吊架》03S402《给水工程》91SB3《排水工程》91SB4《暖卫工程》91SB1《综合本》（2000版）91SB-X1《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1《建筑排水用硬聚氯乙烯（PVC-U）管道安装》96S4063．本公司土建专业的总体施工组织设计4．本公司质量保证手册及质量管理程序文件第二章施工方案一、工程概况：本工程为北京某住宅小区（山水文园）B区16#、26#、27#、28#、29#楼及地下车库，位于北京市朝阳区南磨房乡四通路。结构形式为钢剪砼剪力墙结构，工程质量等级为竣工长城杯。具体概况如下：序号楼号层数防火等级1北京某住宅小区（山水文园）B区16#地下2层地上19层耐火等级二级2北京某住宅小区（山水文园）B区26#地下2层地上12层局部8层耐火等级二级3北京某住宅小区（山水文园）B区27#地下二层地上12层耐火等级二级4北京某住宅小区（山水文园）B区28#地下2层地上11层耐火等级二级5北京某住宅小区（山水文园）B区29#地下2层地上12层耐火等级二级6北京某住宅小区（山水文园）B区地下车库地下1层人防六级本工程建设单位：设计单位：监理单位：施工单位：本施工方案涉及的范围为生活给水系统、热水系统、生活污水排水系统、中水给水系统、雨水、空调采暖系统、通风系统。（一）生活给水系统生活给水由市政自来水管线供给，市政供水压力为0.3Mpa，采用分区供水方式，四层及四层以下为市政直接供给，四层及四层以上为高区，采用变频加压供给。生活给水管道立、干管及水表前明装部分采用衬塑热镀锌钢管，DN≤100采用螺纹连接，DN>100采用法兰连接或沟槽式连接。给水管道表后采用PP-R管，热熔连接，PP-R管与小口径金属管或卫生器具金属配件连接采用螺纹连接，宜使用带铜内丝或外丝嵌件的PP-R过渡接头。（二）消防给水系统涉及楼号：601#楼、603#楼、605#楼及621#、622#地下车库本工程消防最大用水量为8L/s，消防给水管道采用枝状，备单元消防进水管均采用一根进户。加压系统集中设置在大厦地下室，在地下室设一座320m3消防水池及二台XBD5.7/15-800L20型立式泵(一用一备)。消火栓泵控制：a．平时消火栓系统水压由屋顶消防水箱提供（在小区大厦的屋顶已建成18m3）为了确保住宅最高层消火栓火灾初期供水，在707#楼屋顶增设一台3m3屋顶水箱；b．一旦发生火灾，接到消防按钮信号后，启动消火栓泵；c．消火栓泵一用一备，双路电源，当一台泵发生故障，自动切换另一台泵；d．消防控制中心可直接启停任何一台泵；各台泵的运行工况均在消防中心显示；泵房内设有手动启、停泵措施；e．消火栓设备：本建筑地下一层采用单出口消火栓，箱内设DN65消火栓口一个，25m麻制衬胶水龙带一条，Φ16水枪一支及消防紧急按钮、指示灯各一个，一至八层采用双阀双出口消火栓，箱内设DN65消火栓口二个，25mΦ16水枪一支，及消防...
