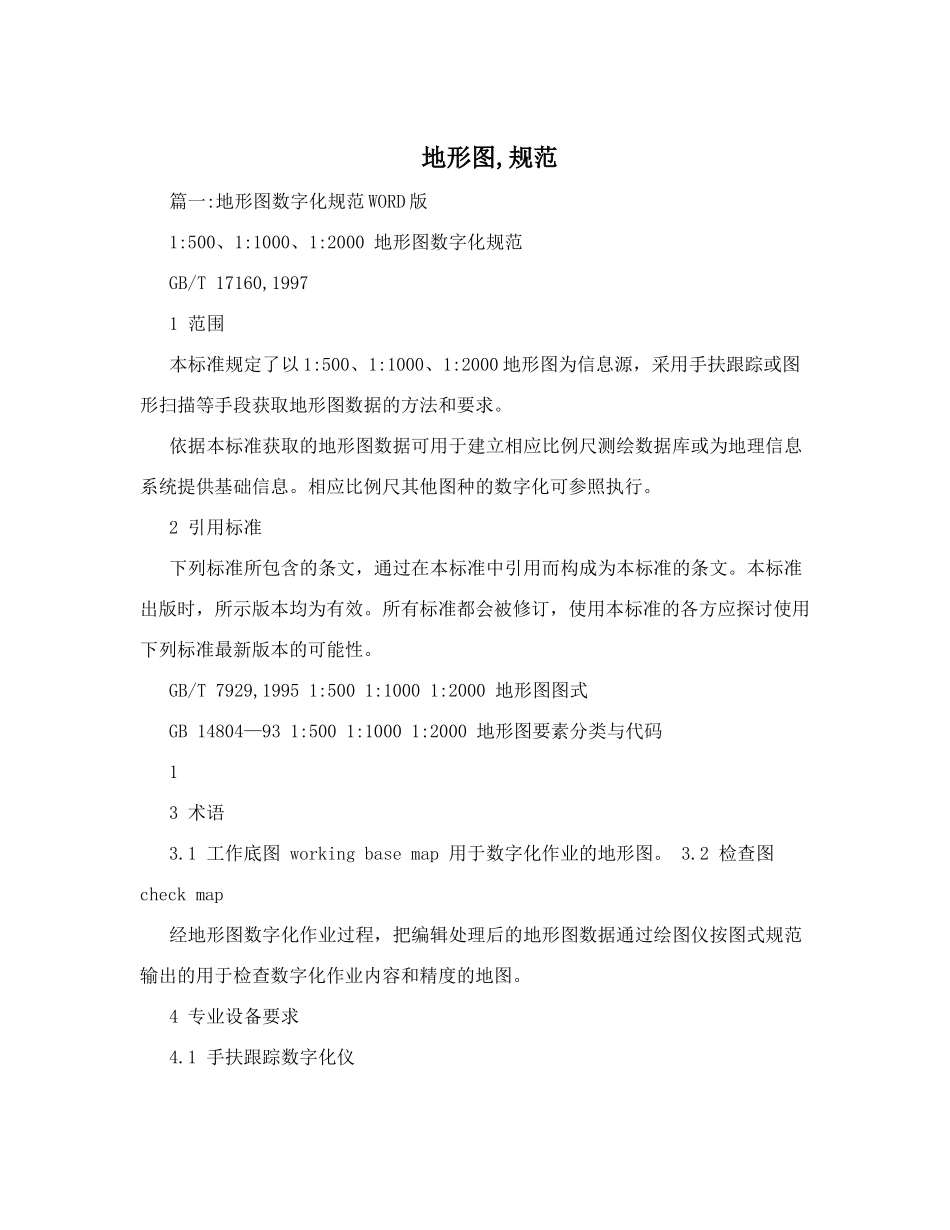

地形图-规范_第1页
1/17

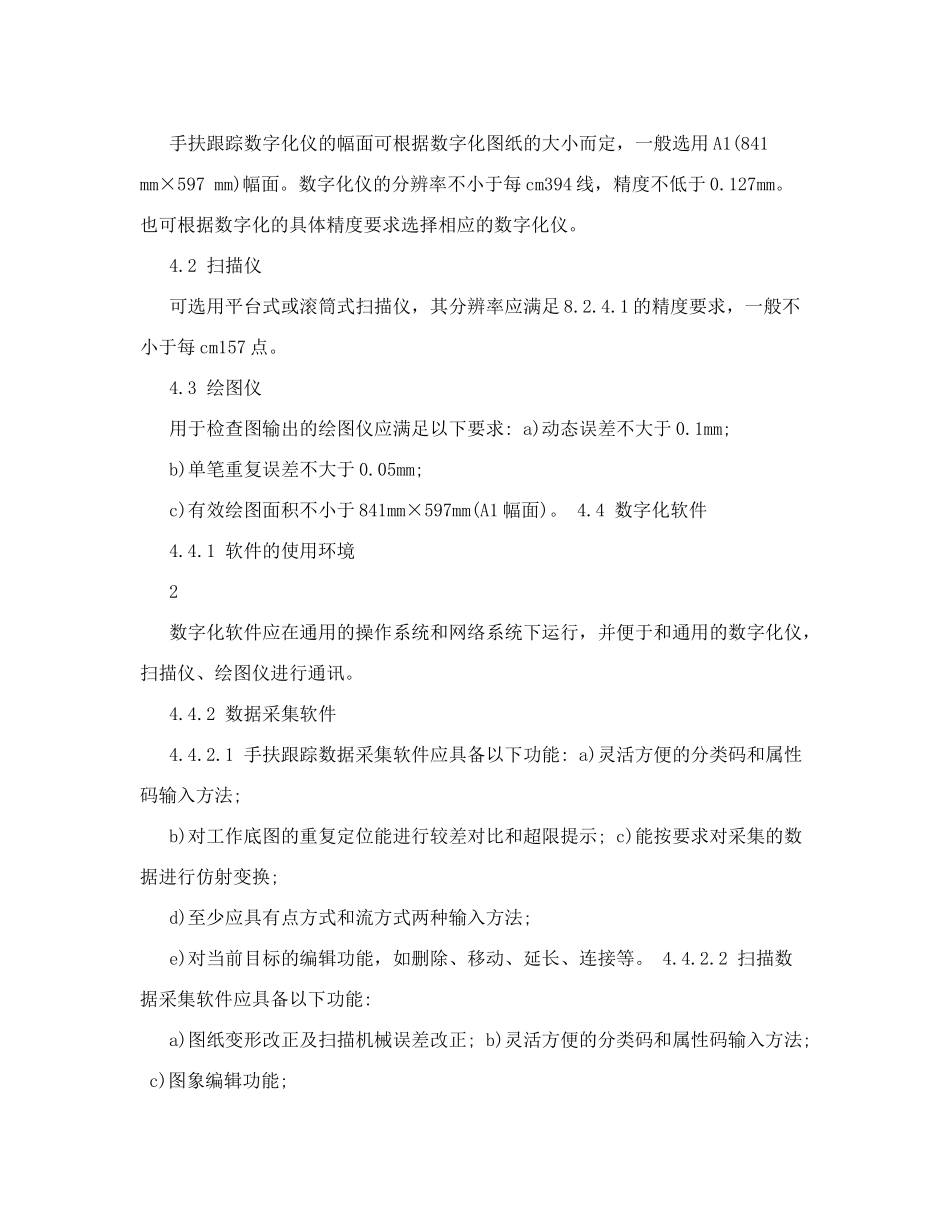

地形图-规范_第2页
2/17

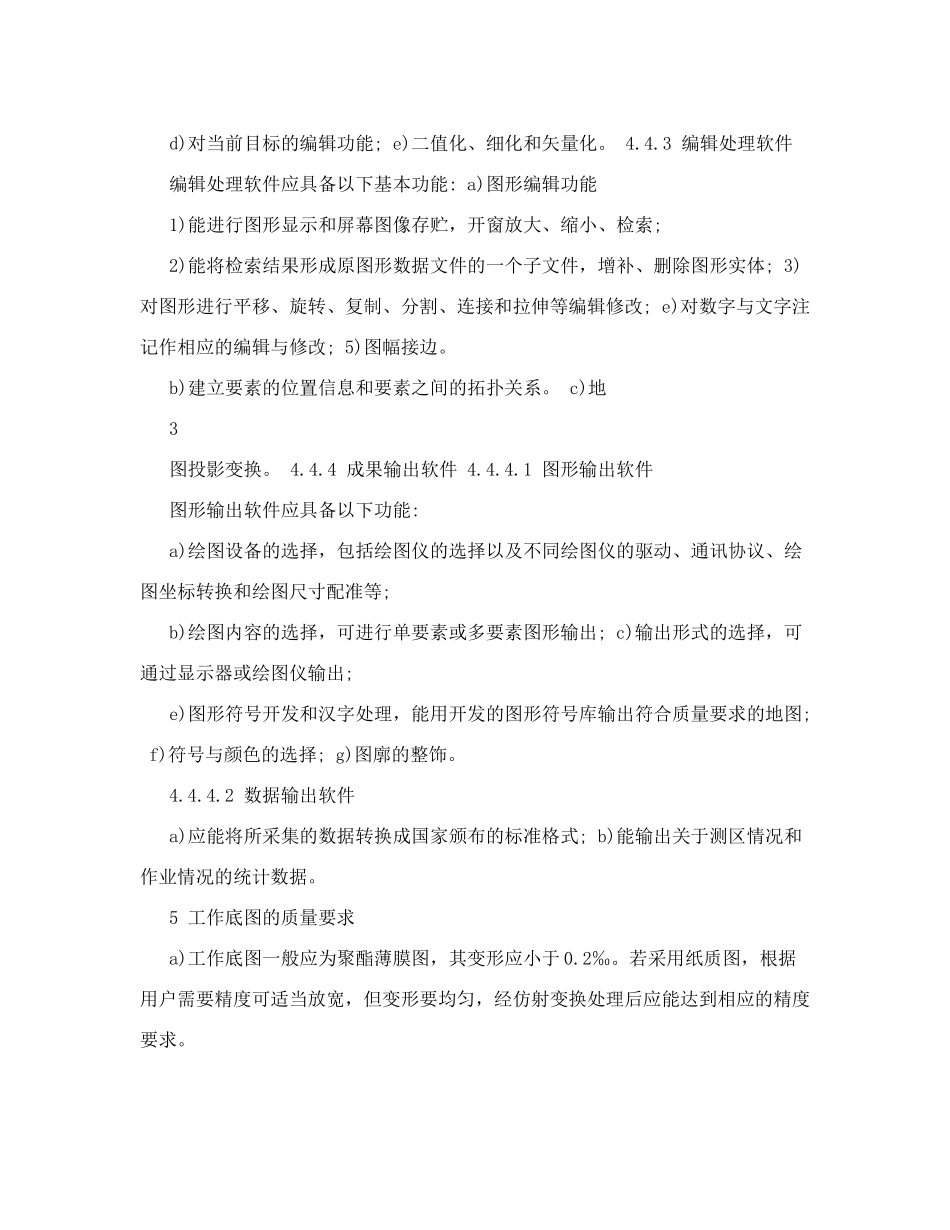

地形图-规范_第3页
3/17
地形图,规范篇一:地形图数字化规范 WORD 版 1:500、1:1000、1:2000 地形图数字化规范 GB/T 17160,1997 1 范围 本标准规定了以 1:500、1:1000、1:2000 地形图为信息源,采用手扶跟踪或图形扫描等手段获取地形图数据的方法和要求。 依据本标准获取的地形图数据可用于建立相应比例尺测绘数据库或为地理信息系统提供基础信息。相应比例尺其他图种的数字化可参照执行。 2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 7929,1995 1:500 1:1000 1:2000 地形图图式 GB 14804—93 1:500 1:1000 1:2000 地形图要素分类与代码 1 3 术语 3.1 工作底图 working base map 用于数字化作业的地形图。 3.2 检查图 check map 经地形图数字化作业过程,把编辑处理后的地形图数据通过绘图仪按图式规范输出的用于检查数字化作业内容和精度的地图。 4 专业设备要求 4.1 手扶跟踪数字化仪 手扶跟踪数字化仪的幅面可根据数字化图纸的大小而定,一般选用 A1(841 mm×597 mm)幅面。数字化仪的分辨率不小于每 cm394 线,精度不低于 0.127mm。也可根据数字化的具体精度要求选择相应的数字化仪。 4.2 扫描仪 可选用平台式或滚筒式扫描仪,其分辨率应满足 8.2.4.1 的精度要求,一般不小于每 cm157 点。 4.3 绘图仪 用于检查图输出的绘图仪应满足以下要求: a)动态误差不大于 0.1mm; b)单笔重复误差不大于 0.05mm; c)有效绘图面积不小于 841mm×597mm(A1 幅面)。 4.4 数字化软件 4.4.1 软件的使用环境 2 数字化软件应在通用的操作系统和网络系统下运行,并便于和通用的数字化仪,扫描仪、绘图仪进行通讯。 4.4.2 数据采集软件 4.4.2.1 手扶跟踪数据采集软件应具备以下功能: a)灵活方便的分类码和属性码输入方法; b)对工作底图的重复定位能进行较差对比和超限提示; c)能按要求对采集的数据进行仿射变换; d)至少应具有点方式和流方式两种输入方法; e)对当前目标的编辑功能,如删除、移动、延长、连接等。 4.4.2.2 扫描数据采集软件应具备以下功能: a)图纸变形改正及扫描机械误差改正; b)灵活方便的分类码和属性码输入方法; c)图象编辑功能; d)对当前目标的编辑功能; e)二值化、细化和矢量化。 4.4.3 编辑处理软件 编辑处理软件应具备以...
