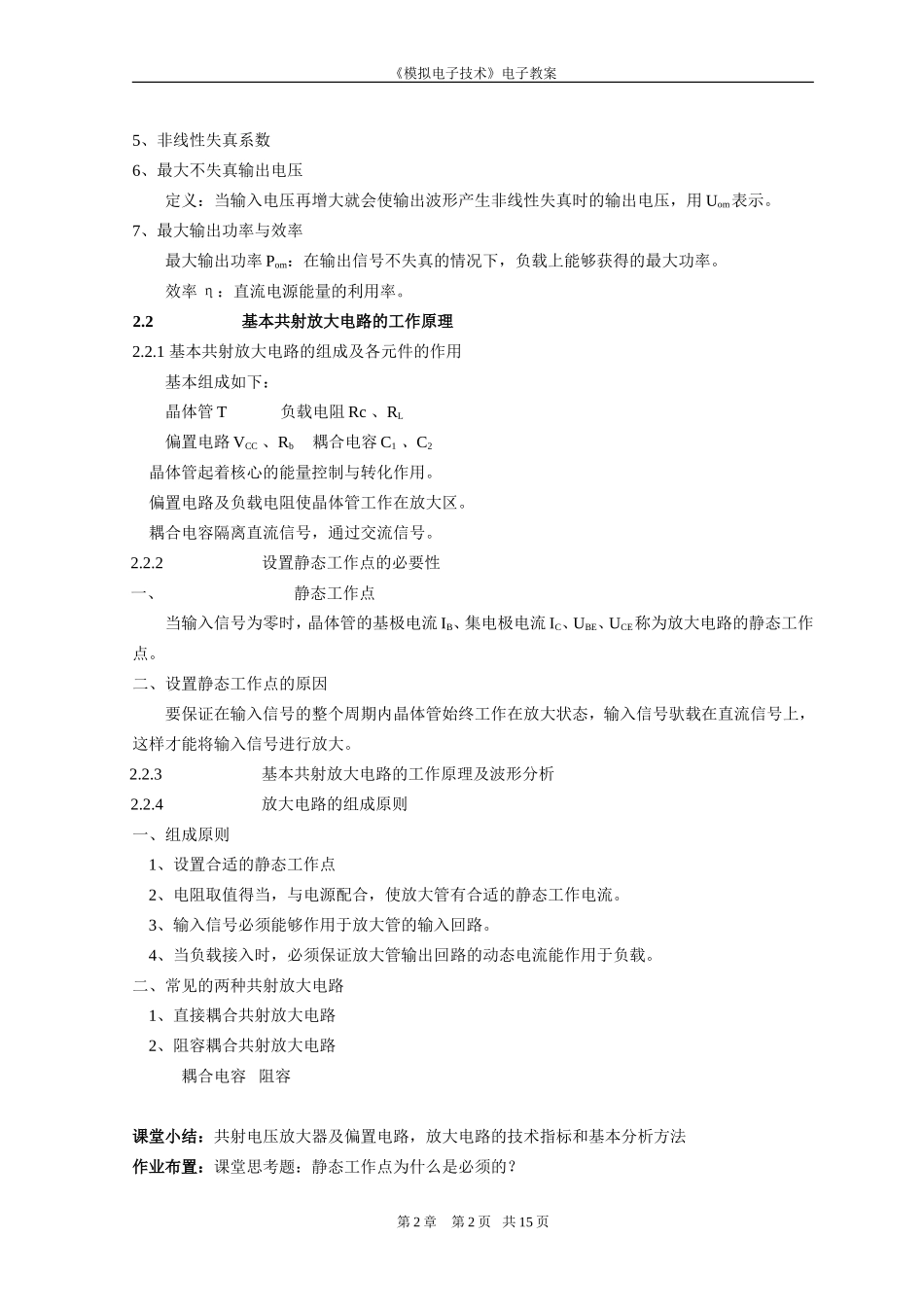

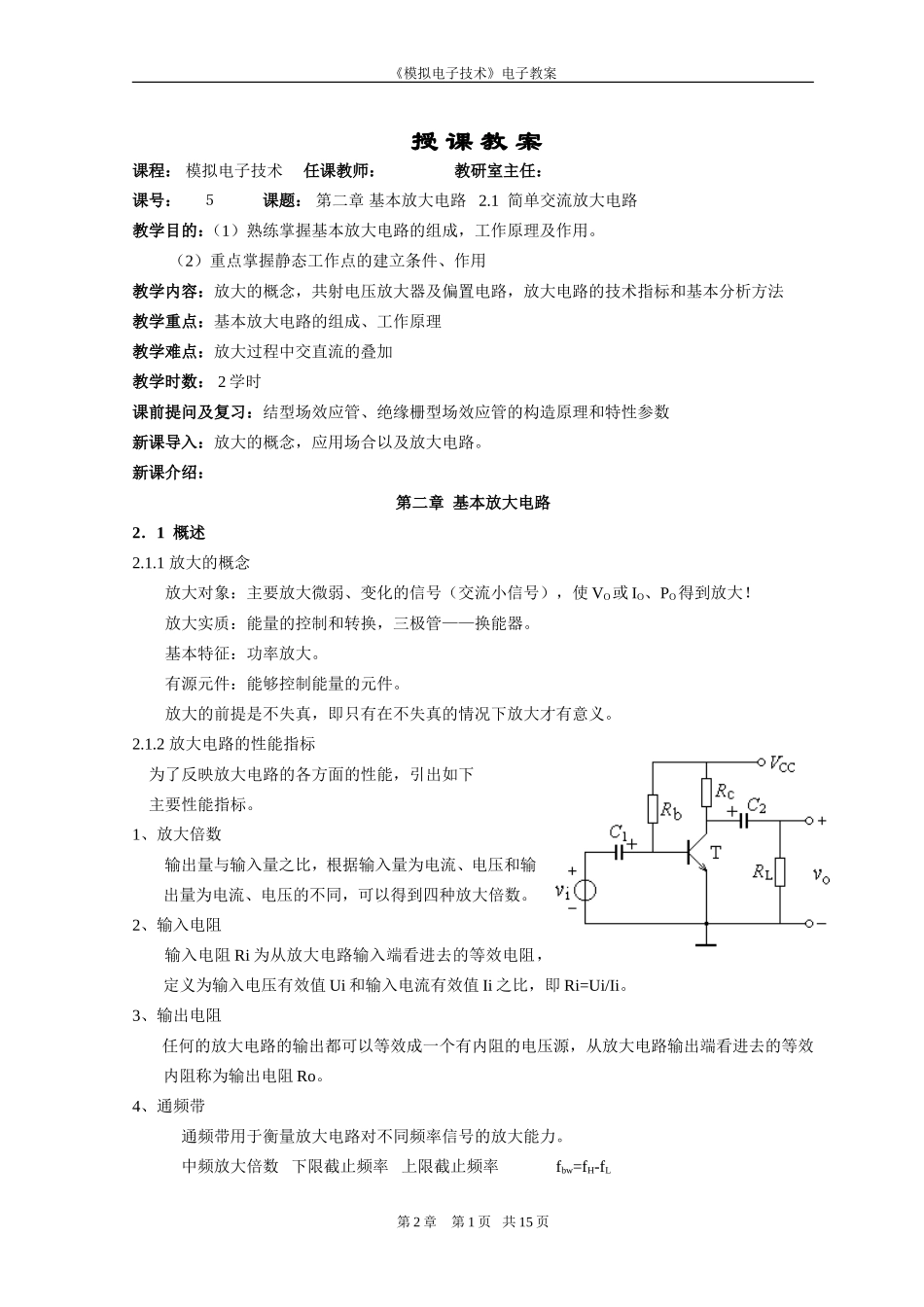

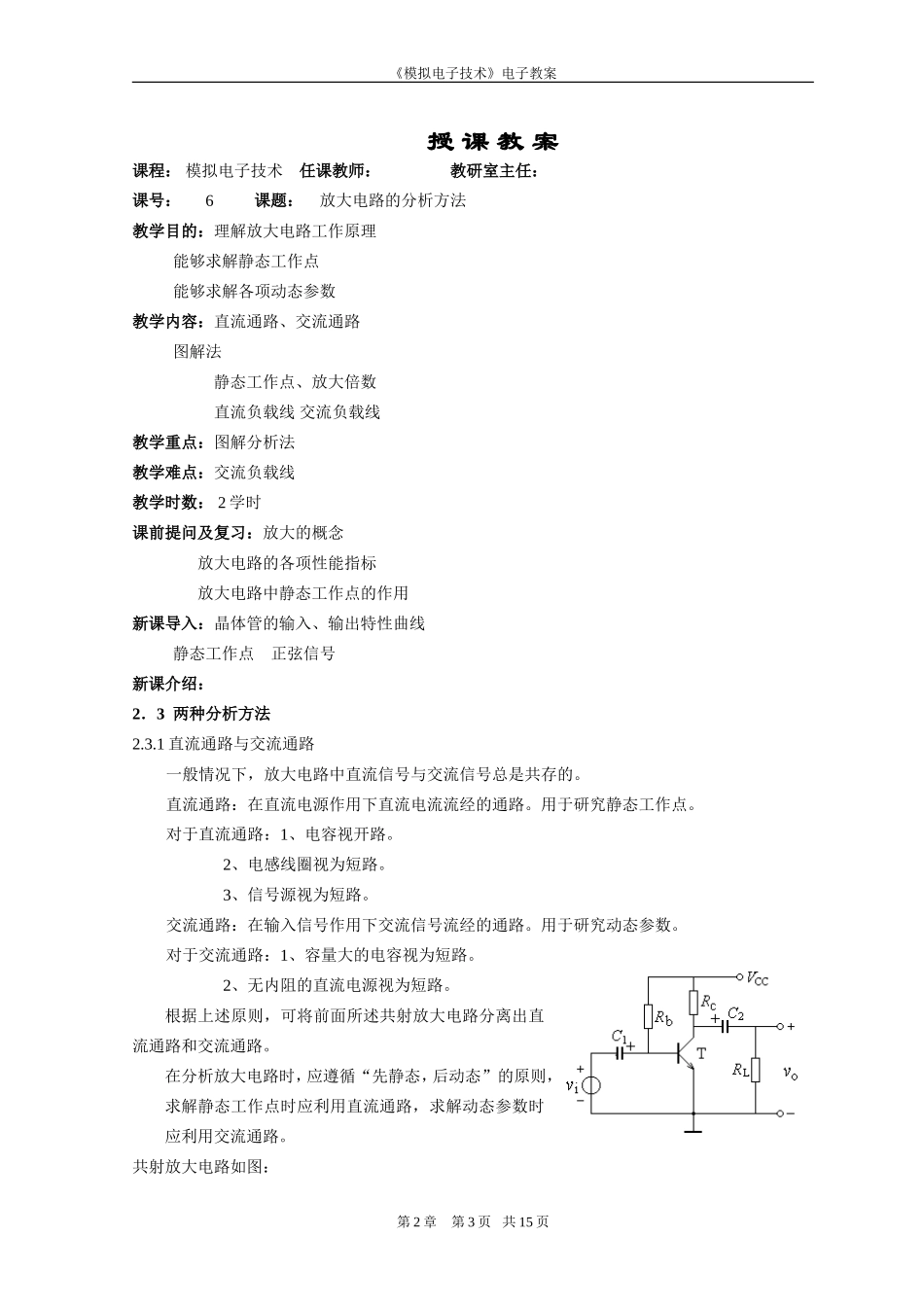

《模拟电子技术》电子教案 授 课 教 案课程: 模拟电子技术 任课教师: 教研室主任:课号: 5 课题: 第二章 基本放大电路 2.1 简单交流放大电路教学目的:(1)熟练掌握基本放大电路的组成,工作原理及作用。 (2)重点掌握静态工作点的建立条件、作用教学内容:放大的概念,共射电压放大器及偏置电路,放大电路的技术指标和基本分析方法教学重点:基本放大电路的组成、工作原理教学难点:放大过程中交直流的叠加教学时数: 2 学时课前提问及复习:结型场效应管、绝缘栅型场效应管的构造原理和特性参数新课导入:放大的概念,应用场合以及放大电路。新课介绍: 第二章 基本放大电路2.1 概述2.1.1 放大的概念放大对象:主要放大微弱、变化的信号(交流小信号),使 VO或 IO、PO得到放大!放大实质:能量的控制和转换,三极管——换能器。基本特征:功率放大。有源元件:能够控制能量的元件。放大的前提是不失真,即只有在不失真的情况下放大才有意义。2.1.2 放大电路的性能指标 为了反映放大电路的各方面的性能,引出如下 主要性能指标。1、放大倍数输出量与输入量之比,根据输入量为电流、电压和输出量为电流、电压的不同,可以得到四种放大倍数。2、输入电阻 输入电阻 Ri 为从放大电路输入端看进去的等效电阻,定义为输入电压有效值 Ui 和输入电流有效值 Ii 之比,即 Ri=Ui/Ii。3、输出电阻任何的放大电路的输出都可以等效成一个有内阻的电压源,从放大电路输出端看进去的等效内阻称为输出电阻 Ro。4、通频带通频带用于衡量放大电路对不同频率信号的放大能力。中频放大倍数 下限截止频率 上限截止频率fbw=fH-fL第 2 章 第 1 页 共 15 页《模拟电子技术》电子教案5、非线性失真系数6、最大不失真输出电压定义:当输入电压再增大就会使输出波形产生非线性失真时的输出电压,用 Uom表示。7、最大输出功率与效率最大输出功率 Pom:在输出信号不失真的情况下,负载上能够获得的最大功率。效率 η:直流电源能量的利用率。2.2基本共射放大电路的工作原理2.2.1 基本共射放大电路的组成及各元件的作用基本组成如下:晶体管 T 负载电阻 Rc 、RL偏置电路 VCC 、Rb 耦合电容 C1 、C2 晶体管起着核心的能量控制与转化作用。 偏置电路及负载电阻使晶体管工作在放大区。 耦合电容隔离直流信号,通过交流信号。2.2.2设置静态工作点的必要性一、静态工作点当输入信号为零时,晶体管的基极电流 IB...
