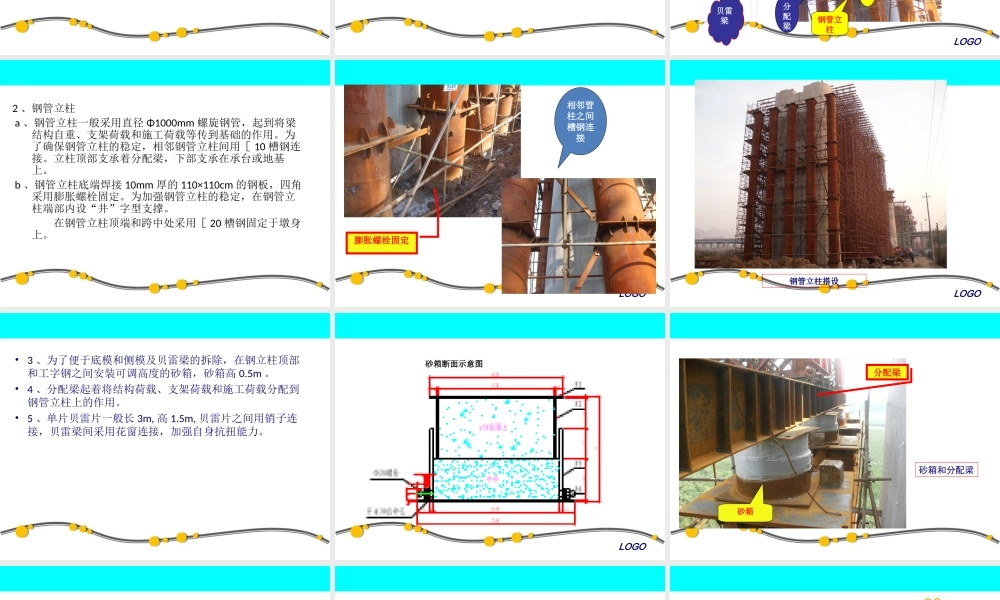

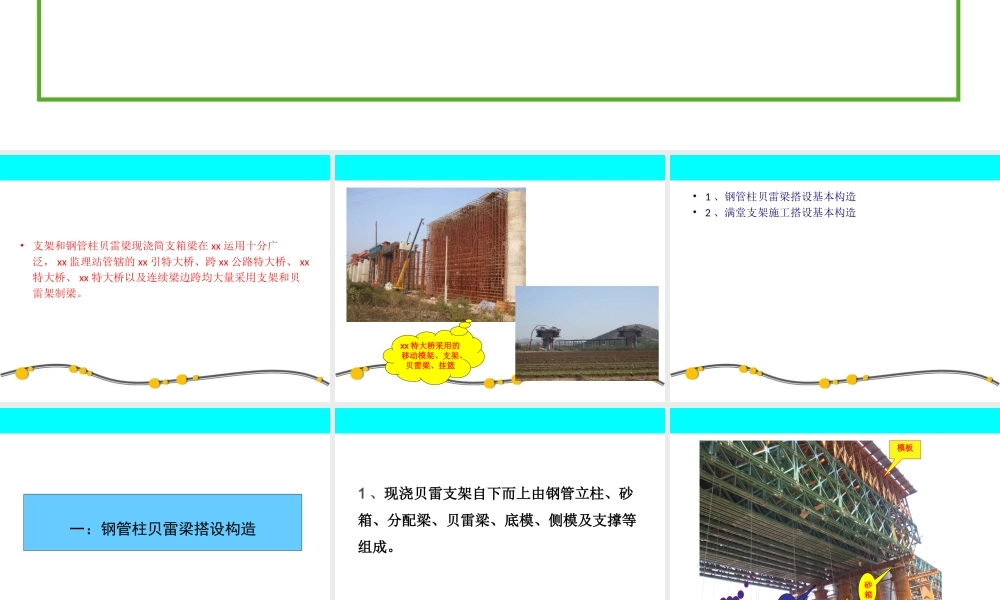

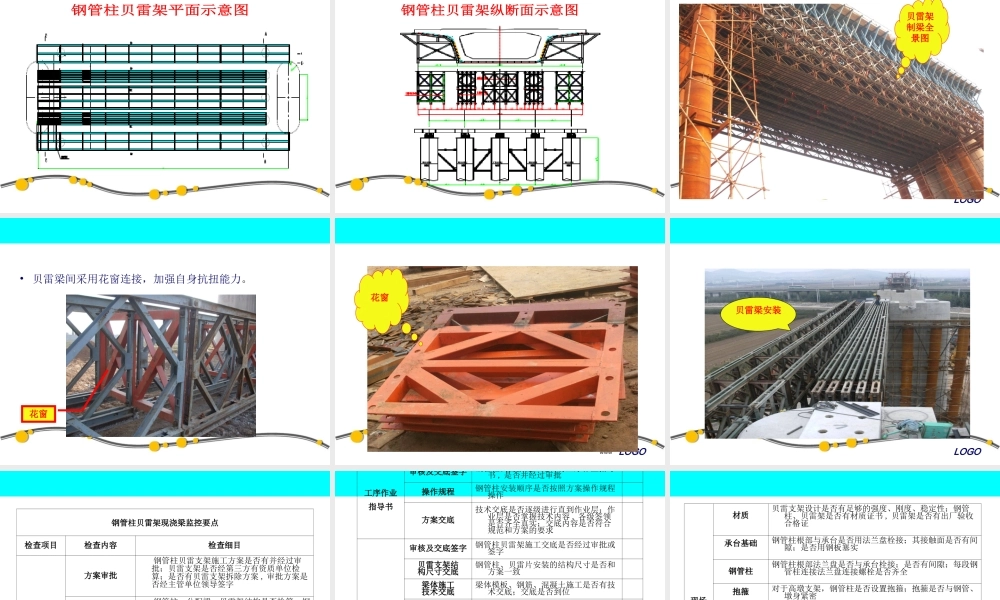

支架和钢管柱贝雷梁现浇简支箱梁施工• 支架和钢管柱贝雷梁现浇简支箱梁在 xx 运用十分广泛， xx 监理站管辖的 xx 引特大桥、跨 xx 公路特大桥、 xx特大桥、 xx 特大桥以及连续梁边跨均大量采用支架和贝雷架制梁。xx 特大桥采用的移动模架、支架、贝雷梁、挂篮• 1 、钢管柱贝雷梁搭设基本构造• 2 、满堂支架施工搭设基本构造一：钢管柱贝雷梁搭设构造1 、现浇贝雷支架自下而上由钢管立柱、砂箱、分配梁、贝雷梁、底模、侧模及支撑等组成。LOGO贝雷梁钢管立柱砂箱分配梁模板2 、钢管立柱 a 、钢管立柱一般采用直径 Φ1000mm 螺旋钢管，起到将梁结构自重、支架荷载和施工荷载等传到基础的作用。为了确保钢管立柱的稳定，相邻钢管立柱间用［ 10 槽钢连接。立柱顶部支承着分配梁，下部支承在承台或地基上。 b 、钢管立柱底端焊接 10mm 厚的 110×110cm 的钢板，四角采用膨胀螺栓固定。为加强钢管立柱的稳定，在钢管立柱端部内设“井”字型支撑。 在钢管立柱顶端和跨中处采用［ 20 槽钢固定于墩身上。LOGO膨胀螺栓固定相邻管柱之间槽钢连接LOGO钢管立柱搭设• 3 、为了便于底模和侧模及贝雷梁的拆除，在钢立柱顶部和工字钢之间安装可调高度的砂箱，砂箱高 0.5m 。• 4 、分配梁起着将结构荷载、支架荷载和施工荷载分配到钢管立柱上的作用。• 5 、单片贝雷片一般长 3m, 高 1.5m, 贝雷片之间用销子连接，贝雷梁间采用花窗连接，加强自身抗扭能力。LOGO 砂箱断面示意图砂箱和分配梁砂箱分配梁LOGO 贝雷架制梁全景图• 贝雷梁间采用花窗连接，加强自身抗扭能力。花窗www LOGO花窗LOGO贝雷梁安装LOGO钢管柱贝雷架现浇梁监控要点检查项目检查内容检查细目施工方案方案审批 钢管柱贝雷支架施工方案是否有并经过审批；贝雷支架是否经第三方有资质单位检算；是否有贝雷支架拆除方案 , 审批方案是否经主管单位领导签字 贝雷架、承台承载力检算 钢管柱、分配梁、贝雷架结构是否检算；钢管柱坐落在承台上，对承台的承载力是否检算 预压方案 钢管柱贝雷支架预压方案施工方案是否有并经过审批；预压荷载是否满足要求；分级加载或卸载分级是否合理；沉降观测布置是否合理；预压方案是否有安全应急预案 安全施工专项方案 钢管柱贝雷支架安全施工专项方案是否有并经过审批；是否有应急预案；是否有危险源识别 工序作业指导书审核及交底签字钢管柱贝雷架施工是否有工序作业指导书 , 是否并经过审批 操...
