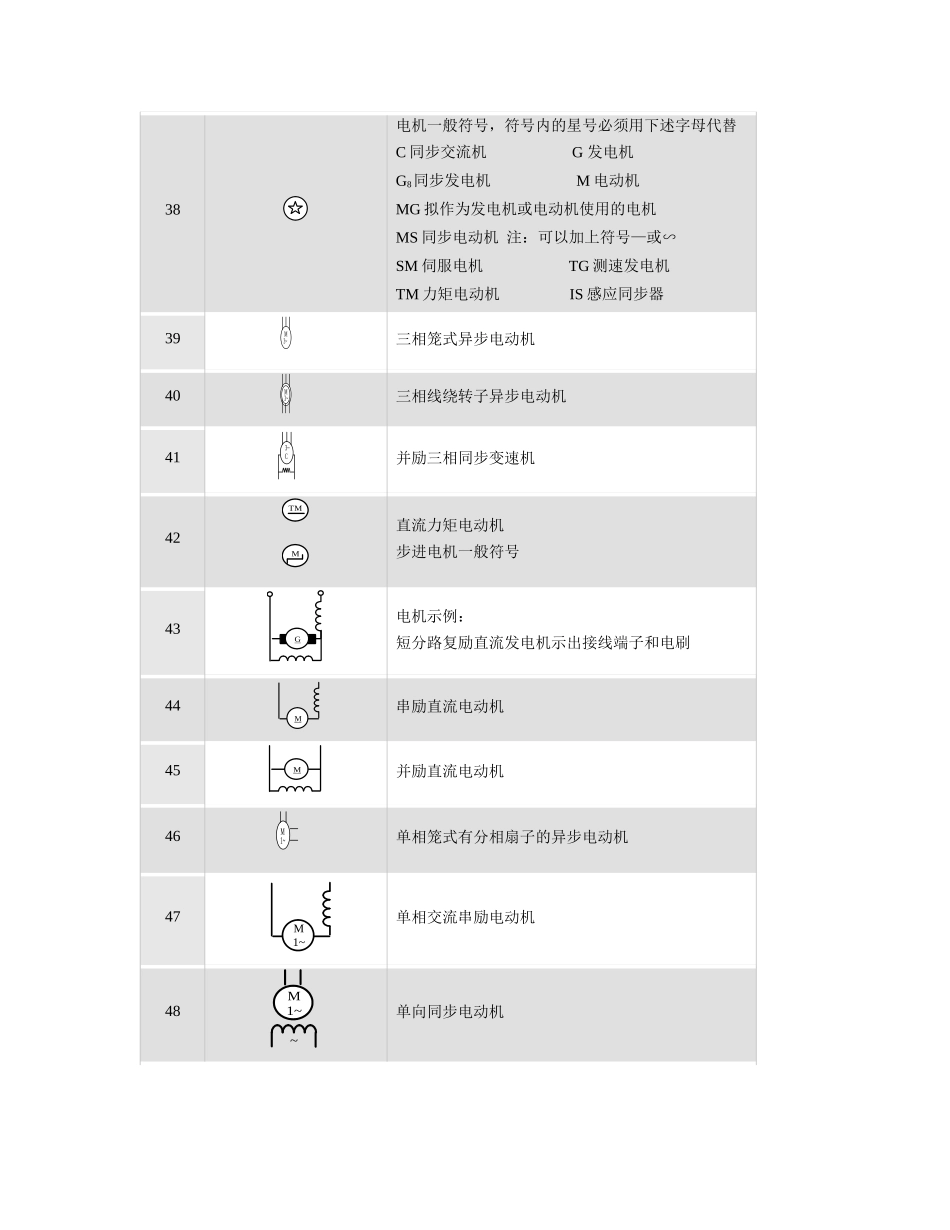

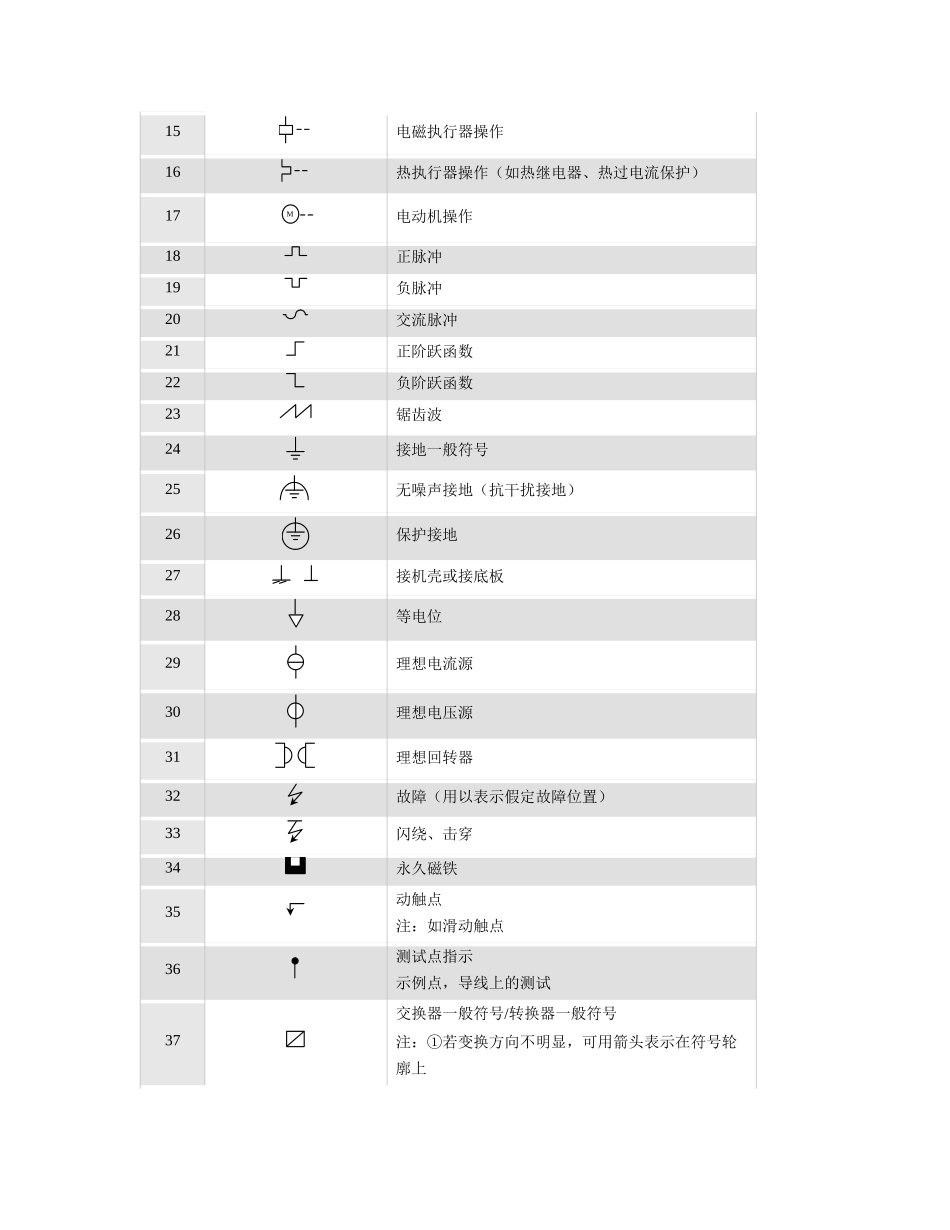

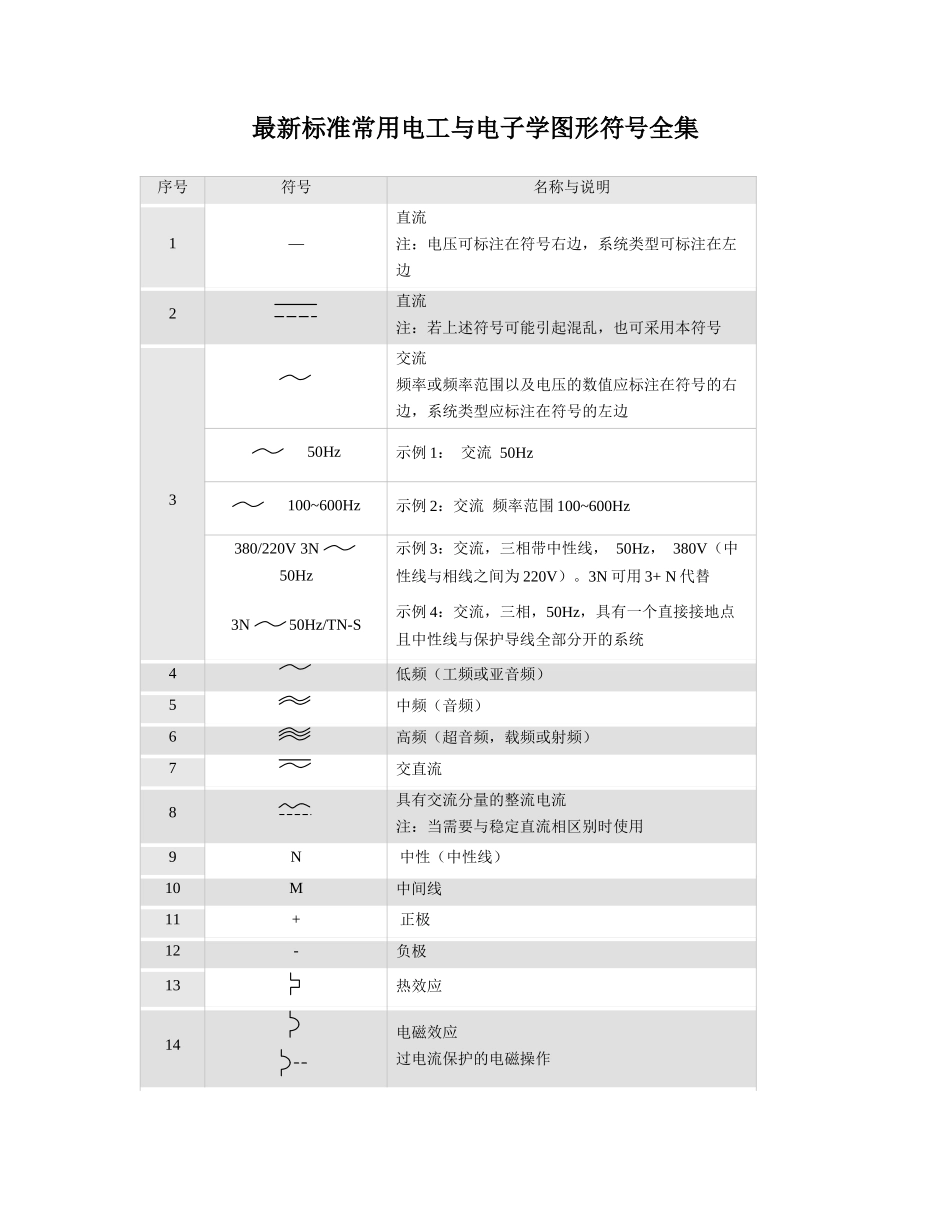

最新标准常用电工与电子学图形符号全集序号符号名称与说明1—直流 注：电压可标注在符号右边，系统类型可标注在左边2直流 注：若上述符号可能引起混乱，也可采用本符号3交流 频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边50Hz示例 1： 交流 50Hz100~600Hz示例 2：交流 频率范围 100~600Hz380/220V 3N 50Hz示例 3：交流，三相带中性线， 50Hz， 380V（中性线与相线之间为 220V）。3N 可用 3+ N 代替3N 50Hz/TN-S示例 4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统4低频（工频或亚音频）5中频（音频）6高频（超音频，载频或射频）7交直流8具有交流分量的整流电流注：当需要与稳定直流相区别时使用9N 中性（中性线）10M中间线 11+ 正极12-负极 13热效应14电磁效应过电流保护的电磁操作 15电磁执行器操作16热执行器操作（如热继电器、热过电流保护）17电动机操作18正脉冲19负脉冲20交流脉冲21正阶跃函数22负阶跃函数23锯齿波24接地一般符号25无噪声接地（抗干扰接地）26保护接地27接机壳或接底板28等电位29理想电流源30理想电压源31理想回转器32故障（用以表示假定故障位置）33闪绕、击穿34永久磁铁35动触点注：如滑动触点36测试点指示示例点，导线上的测试37交换器一般符号/转换器一般符号注：①若变换方向不明显，可用箭头表示在符号轮廓上 M 38电机一般符号，符号内的星号必须用下述字母代替C 同步交流机 G 发电机G8同步发电机 M 电动机MG 拟作为发电机或电动机使用的电机MS 同步电动机 注：可以加上符号—或∽SM 伺服电机 TG 测速发电机TM 力矩电动机 IS 感应同步器39三相笼式异步电动机40三相线绕转子异步电动机41并励三相同步变速机42直流力矩电动机步进电机一般符号43电机示例：短分路复励直流发电机示出接线端子和电刷44串励直流电动机45并励直流电动机46单相笼式有分相扇子的异步电动机47单相交流串励电动机48单向同步电动机 M 3~ M 3~ C 3~ TM M G M M M 1~ M 1~ M 1~ ~ 49单向磁滞同步电动机自整角机一般符号符号内的星号必须用下列字母代替：CX 控制式自整角发送机 CT 控制式自整角变压器TX 力矩式自整角发送机 TR 力矩式自整角接收机50手动开关一般符号51按钮开关（不闭锁）52拉拔开关（不闭锁）53旋钮开关、旋转开关（闭锁）54位置开关 动合触点限制开关 动合触点55位置开关 动断触点限制开关 动断...
