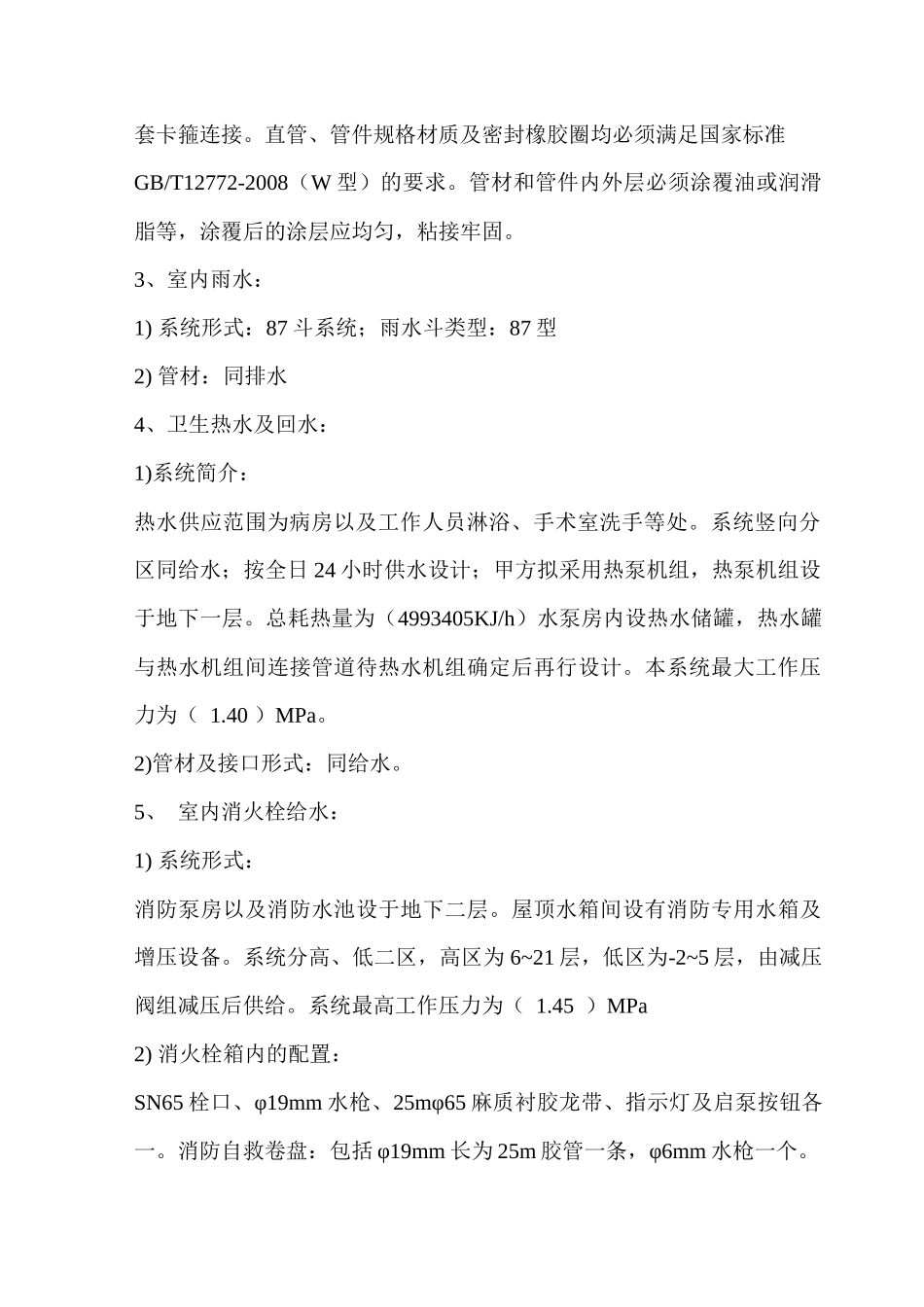

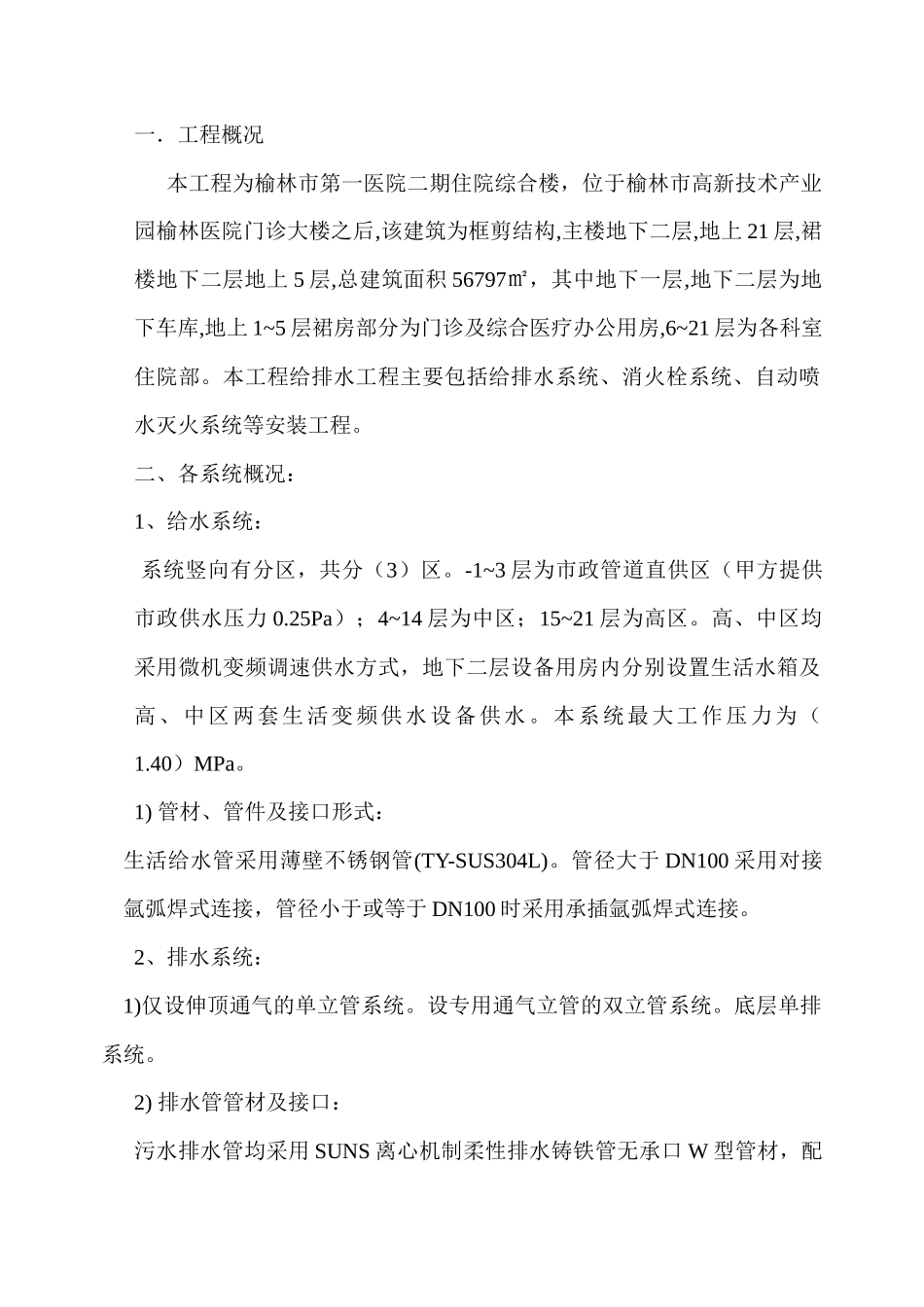

榆林市第一医院二期住院综合楼给排水工程施工作业指导书施 工 单 位：陕西建工集团总公司编 制 人：审 核批准人：2013 年 6 月 13 日施工作业指导书一．工程概况本工程为榆林市第一医院二期住院综合楼，位于榆林市高新技术产业园榆林医院门诊大楼之后,该建筑为框剪结构,主楼地下二层,地上 21 层,裙楼地下二层地上 5 层,总建筑面积 56797㎡，其中地下一层,地下二层为地下车库,地上 1~5 层裙房部分为门诊及综合医疗办公用房,6~21 层为各科室住院部。本工程给排水工程主要包括给排水系统、消火栓系统、自动喷水灭火系统等安装工程。二、各系统概况：1、给水系统： 系统竖向有分区，共分（3）区。-1~3 层为市政管道直供区（甲方提供市政供水压力 0.25Pa）；4~14 层为中区；15~21 层为高区。高、中区均采用微机变频调速供水方式，地下二层设备用房内分别设置生活水箱及高、中区两套生活变频供水设备供水。本系统最大工作压力为（ 1.40）MPa。1) 管材、管件及接口形式：生活给水管采用薄壁不锈钢管(TY-SUS304L)。管径大于 DN100 采用对接氩弧焊式连接，管径小于或等于 DN100 时采用承插氩弧焊式连接。2、排水系统：1)仅设伸顶通气的单立管系统。设专用通气立管的双立管系统。底层单排系统。2) 排水管管材及接口：污水排水管均采用 SUNS 离心机制柔性排水铸铁管无承口 W 型管材，配套卡箍连接。直管、管件规格材质及密封橡胶圈均必须满足国家标准GB/T12772-2008（W 型）的要求。管材和管件内外层必须涂覆油或润滑脂等，涂覆后的涂层应均匀，粘接牢固。3、室内雨水：1) 系统形式：87 斗系统；雨水斗类型：87 型 2) 管材：同排水4、卫生热水及回水：1)系统简介：热水供应范围为病房以及工作人员淋浴、手术室洗手等处。系统竖向分区同给水；按全日 24 小时供水设计；甲方拟采用热泵机组，热泵机组设于地下一层。总耗热量为（4993405KJ/h）水泵房内设热水储罐，热水罐与热水机组间连接管道待热水机组确定后再行设计。本系统最大工作压力为（ 1.40 ）MPa。2)管材及接口形式：同给水。5、 室内消火栓给水：1) 系统形式：消防泵房以及消防水池设于地下二层。屋顶水箱间设有消防专用水箱及增压设备。系统分高、低二区，高区为 6~21 层，低区为-2~5 层，由减压阀组减压后供给。系统最高工作压力为（ 1.45 ）MPa2) 消火栓箱内的配置：SN65 栓口、φ19mm 水枪、25mφ65 麻质衬胶龙带、指示灯及启泵按钮各一...
