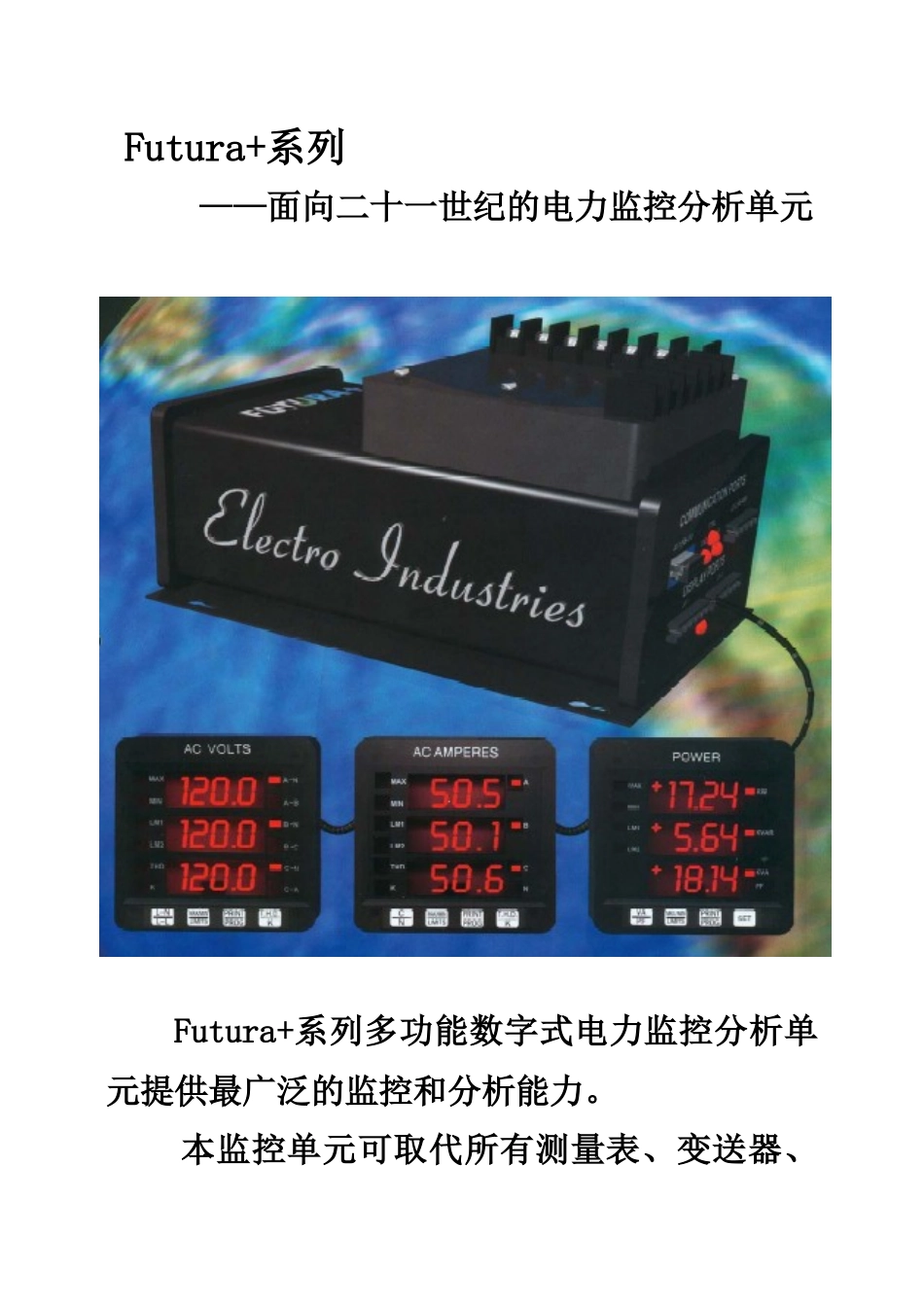

Futura+系列 ——面向二十一世纪的电力监控分析单元Futura+系列多功能数字式电力监控分析单元提供最广泛的监控和分析能力。 本监控单元可取代所有测量表、变送器、记录仪和故障录波器的功能。全面多功能: 本监控单元测量、显示和记录所有电参数的有效值。包括:电压、电流、有功、无功、视在功率、有功电量、无功电量、视在电量、功率因数和频率、总谐波畸变 、K 因数和所有连续变化量的最大/最小值。本仪器还提供完全的电能质量谐波分析。长达一年的数据记录: 本装置均对每个数据可储存多达 110,000 个瞬时值。可用以进行历史趋势和需量监控。事件数据记录和波形捕捉: 本装置在事件或者故障发生时可同时记录 6 个通道(每通道 60 个周期)的波形,并可记录多达 100 个事件的波形。瞬时曲欠电压或电流的浪涌和瞬变都可作为被测事件,当这些被测事件的有效值连续两个周期发生变化时,系统录波功能被激活。当系统的输入输出状态(I/O)发生变化(开关或继电器动作)时,录波功能也被激活。当系统录波功能激活时,会将 6 个通道中的电压、电流信号的波形记录下来。每通道的波形由 60 个周期组成(触发前 10 周期和触发后 50 周期)。每个通道每事件最多可储存 180 个周期的数据。可记录 2.5 倍过电压和 5 倍过电流的值。 I/O 事件和时间记录系统可记录多达 256 个 I/O 事件的时间表。可精确的记录继电器或开关跳闸或内部继电器的启动时间。所有的信息,包括历史记录,波形捕捉和 I/O 信息都按照时间和日期的顺序排列。双数字通讯接口,ModBus RTU/ASCII 或 DNP3.0 标准通讯协议 双数字通讯接口,支持多种协议,可连接 RTU、SCADA、PLC 或使用 ModBus 或DNP3.0协议的远程监控系统。第二个数据接口用于本地或远程计算机下载数据。第二个通讯接口激活下载并不影响第一个 RTU 接口的通讯。内置模拟变送器输出 本系统提供十个通道的模拟变送器输出,可替代所有现在的变送器。输出 0-lmA 或4-20mA 可选。可提供双向或单向变送器。测量能力:瞬时值和平均值测量: CPUl000 可测试电力的各种参数。所有的测试值都是高精度、实时的有效值,可以提供瞬时值和平均值读数,平均值读数的时间间隔可以设定。(能测参数见下表) 电 压A-N 相B-N 相C-N 相A-B 线B-C 线C-A 线电 流ABCN功率因数ABC总有功功率ABC双 向视在功率ABC无功功率ABC双 向频 率ABC视在电度ABC有功电度ABC双 向无功电度ABC双 向总...
