人体心电心音信号同步检测系统设计VIP免费

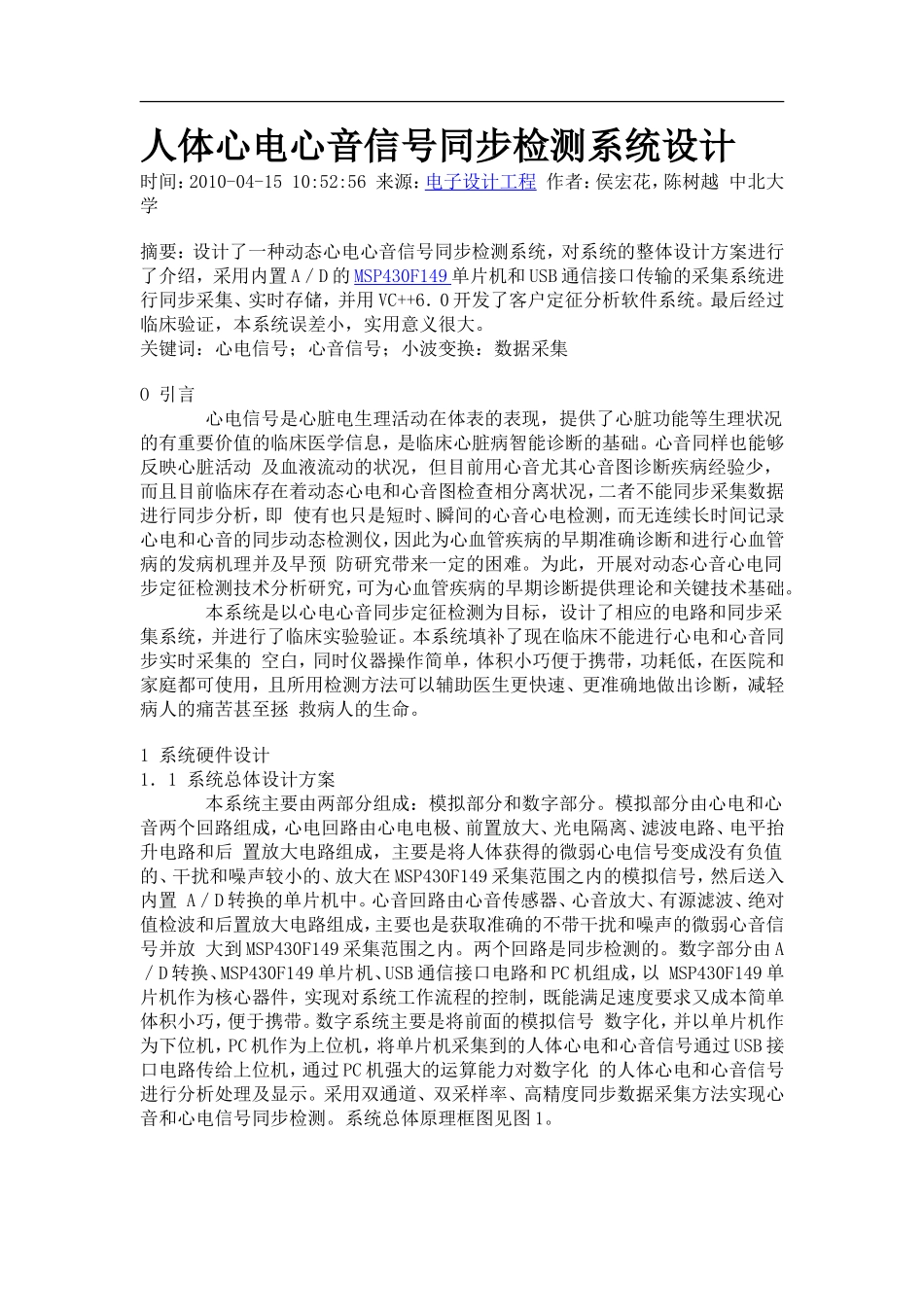

人体心电心音信号同步检测系统设计_第1页

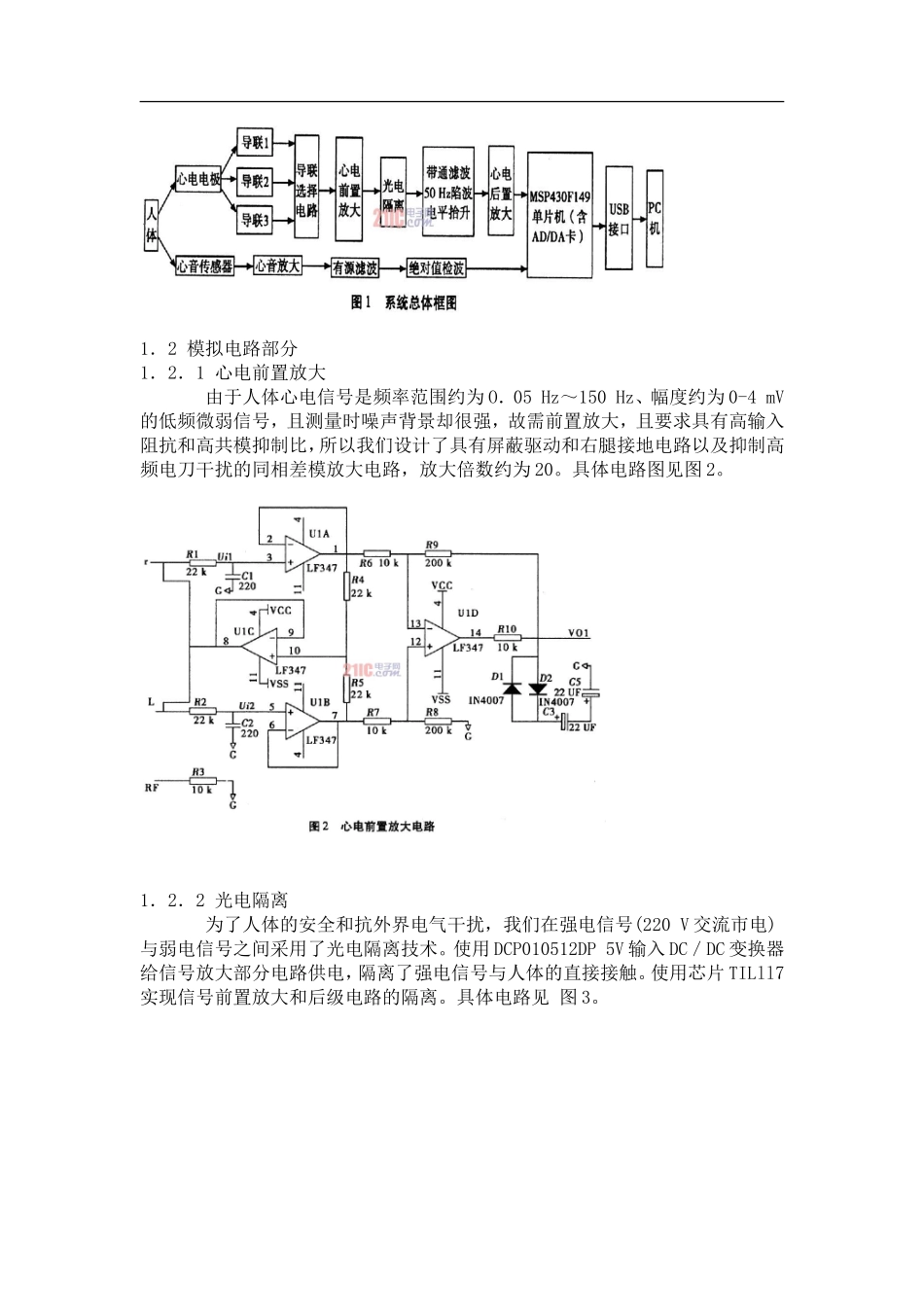

人体心电心音信号同步检测系统设计_第2页
人体心电心音信号同步检测系统设计_第3页
人体心电心音信号同步检测系统设计时间:2010-04-15 10:52:56 来源:电子设计工程 作者:侯宏花,陈树越 中北大学摘要:设计了一种动态心电心音信号同步检测系统,对系统的整体设计方案进行了介绍,采用内置 A/D 的 MSP430F149 单片机和 USB 通信接口传输的采集系统进行同步采集、实时存储,并用 VC++6.0 开发了客户定征分析软件系统。最后经过临床验证,本系统误差小,实用意义很大。关键词:心电信号;心音信号;小波变换:数据采集O 引言 心电信号是心脏电生理活动在体表的表现,提供了心脏功能等生理状况的有重要价值的临床医学信息,是临床心脏病智能诊断的基础。心音同样也能够反映心脏活动 及血液流动的状况,但目前用心音尤其心音图诊断疾病经验少,而且目前临床存在着动态心电和心音图检查相分离状况,二者不能同步采集数据进行同步分析,即 使有也只是短时、瞬间的心音心电检测,而无连续长时间记录心电和心音的同步动态检测仪,因此为心血管疾病的早期准确诊断和进行心血管病的发病机理并及早预 防研究带来一定的困难。为此,开展对动态心音心电同步定征检测技术分析研究,可为心血管疾病的早期诊断提供理论和关键技术基础。 本系统是以心电心音同步定征检测为目标,设计了相应的电路和同步采集系统,并进行了临床实验验证。本系统填补了现在临床不能进行心电和心音同步实时采集的 空白,同时仪器操作简单,体积小巧便于携带,功耗低,在医院和家庭都可使用,且所用检测方法可以辅助医生更快速、更准确地做出诊断,减轻病人的痛苦甚至拯 救病人的生命。1 系统硬件设计1.1 系统总体设计方案 本系统主要由两部分组成:模拟部分和数字部分。模拟部分由心电和心音两个回路组成,心电回路由心电电极、前置放大、光电隔离、滤波电路、电平抬升电路和后 置放大电路组成,主要是将人体获得的微弱心电信号变成没有负值的、干扰和噪声较小的、放大在 MSP430F149 采集范围之内的模拟信号,然后送入内置 A/D 转换的单片机中。心音回路由心音传感器、心音放大、有源滤波、绝对值检波和后置放大电路组成,主要也是获取准确的不带干扰和噪声的微弱心音信号并放 大到 MSP430F149 采集范围之内。两个回路是同步检测的。数字部分由 A/D 转换、MSP430F149 单片机、USB 通信接口电路和 PC 机组成,以 MSP430F149 单片机作为核心器件,实现对系统工作流程的控制,既能满足速度要求又成本简单体积小巧,便于携带...
