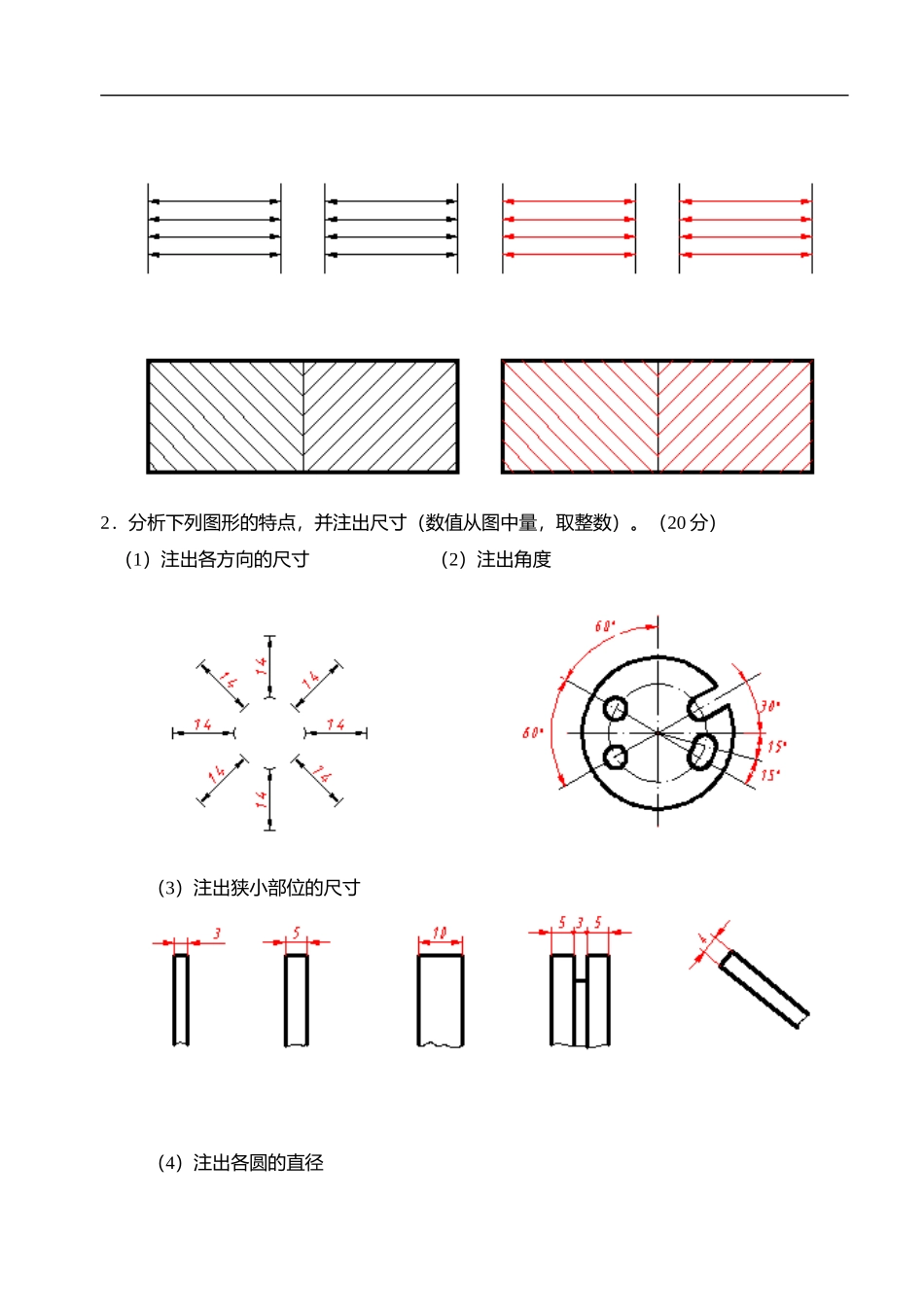

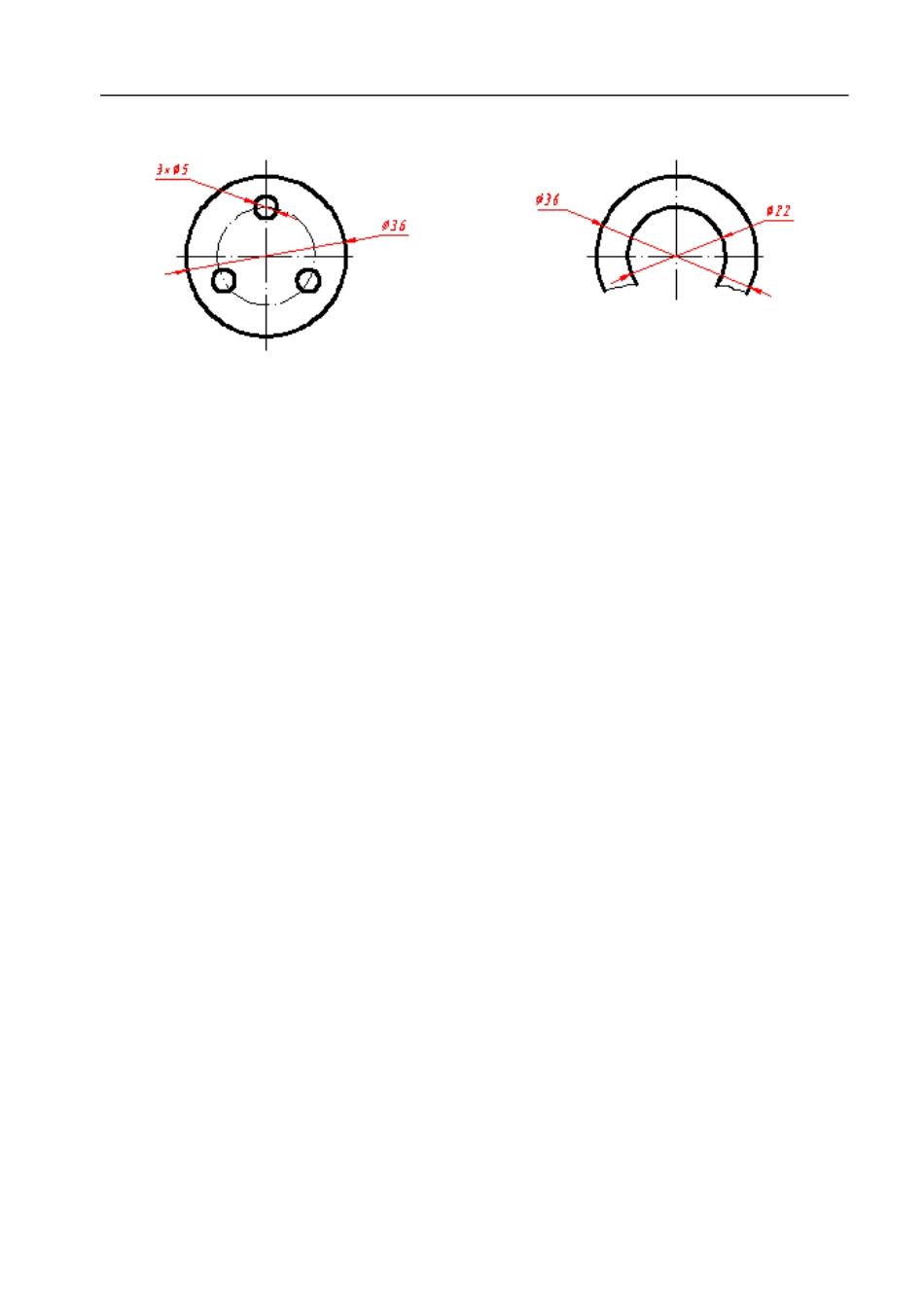

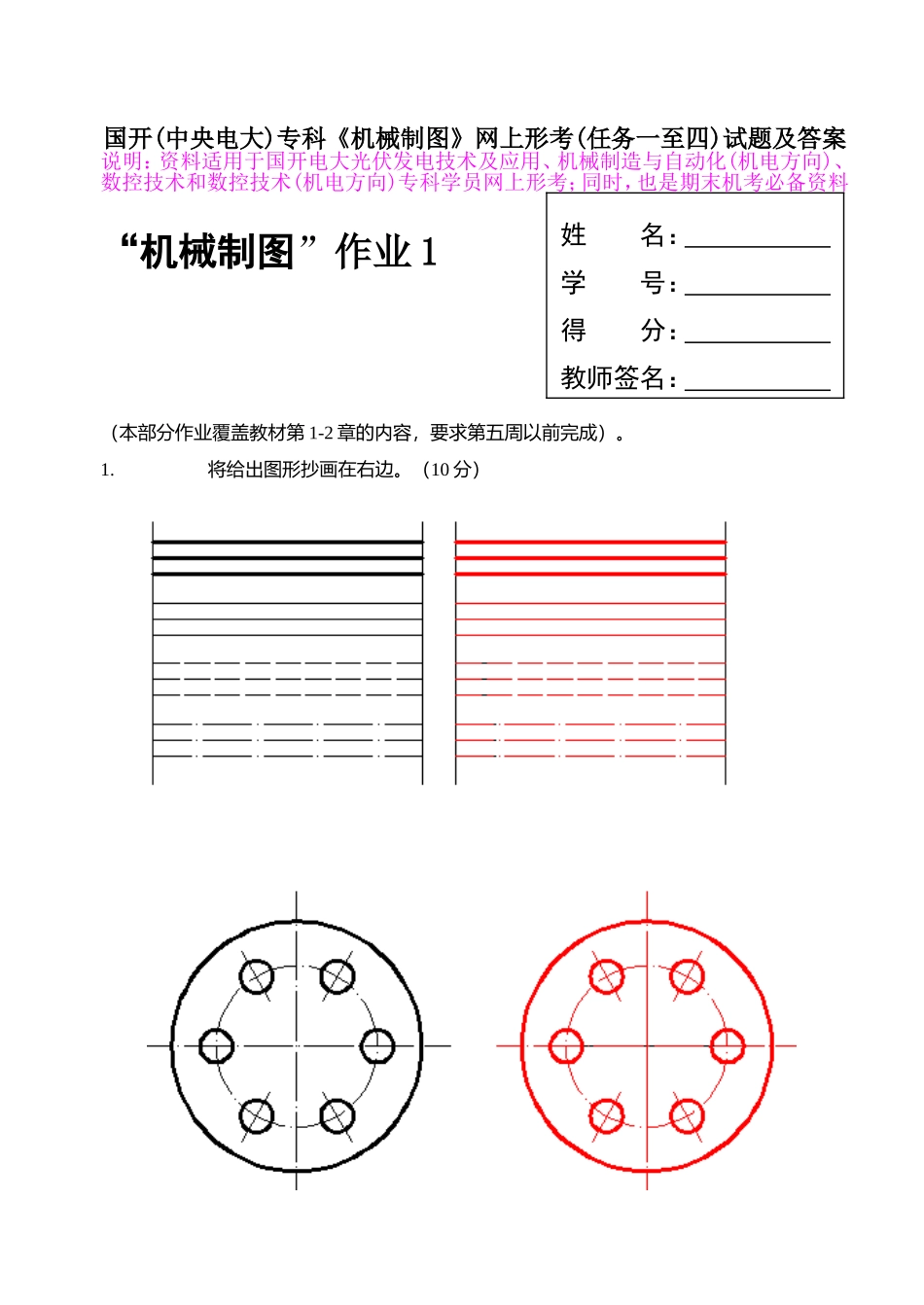

姓 名： 学 号： 得 分： 教师签名： 国开(中央电大)专科《机械制图》网上形考(任务一至四)试题及答案说明：资料适用于国开电大光伏发电技术及应用、机械制造与自动化(机电方向)、数控技术和数控技术(机电方向)专科学员网上形考；同时，也是期末机考必备资料“机械制图”作业 1（本部分作业覆盖教材第 1-2 章的内容，要求第五周以前完成）。1.将给出图形抄画在右边。（10 分）2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。（20 分） （1）注出各方向的尺寸 （2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸。（10 分）4．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。（20 分）（1） （2） （3） （4） （5） （6）5．在视图中标出直线 AB 和 CD 的第三面投影，并填写它们对投影面的相对位置。（20 分） AB 是 正平线 CD 是 铅垂线 AB 是 一般位置直线CD 是 水平线 66．在视图中标出平面 P 和 Q 的第三投影，并判断它们对投影面的相对位置。（20 分） P 是 正面面 Q 是 铅垂面 P 是 铅垂面 Q 是 侧垂面 “机械制图”作业 2（本部分作业覆盖教材第 3 章的内容，要求第 11 周以前完成）。1.已知切割体的两个投影，求作第三个投影。（20 分）（1）（2）（3） （4）2．已知切割曲面立体的两个投影，求作第三个投影。（不可见线画虚线）。（20 分）（1） （2） 3．已知相贯体的两个投影，用近似画法求作第三个投影。（不可见线画虚线）。（20 分）（1） （2）4.补全复杂组合体投影图上所缺的图线。（20 分）（1）（2）（3）145. 根据两投影求第三投影。（20 分） (1) (2)姓 名： 学 号： 得 分： 教师签名： “机械制图”作业 3（本部分作业覆盖教材第 4-5 章的内容，要求第 15 周以前完成）。1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。（10 分）162．作 A 向斜视图（倾斜和转正）及 B 向局部视图。（10 分）3．将物体的主视图取全剖视，补画左视图并取半剖视。（20 分） （1）（2）174．将物体的主、俯视图改画成局部剖视图。（10 分）185．用两相交的剖切平面剖切的方法画全剖视图。（10 分）6．用平行的剖切平面剖切的方法，画全剖视图。（10 分）7．画出指定位置的移出断面图。（20 分） （1） （2）20218．补画左视图...
