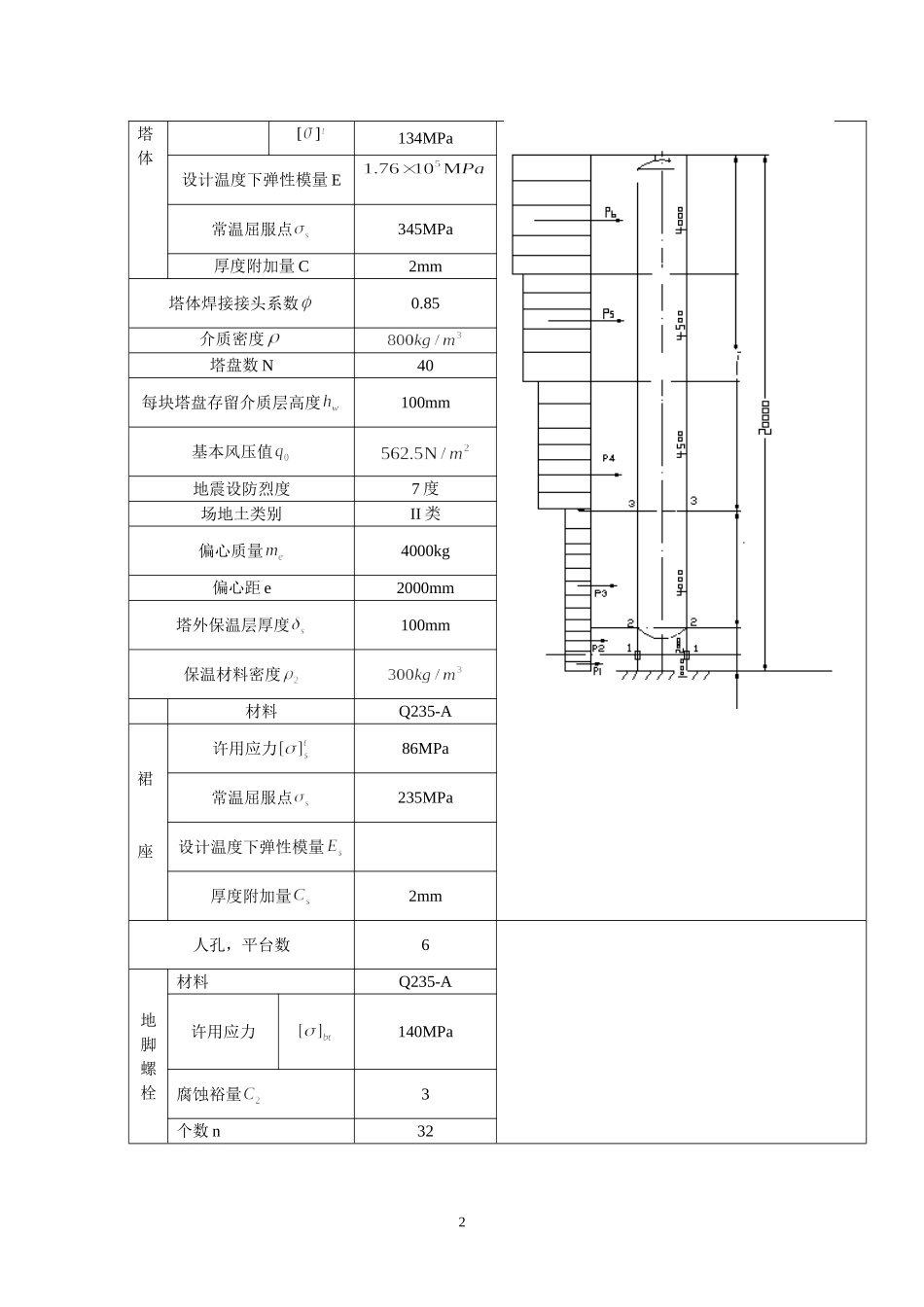

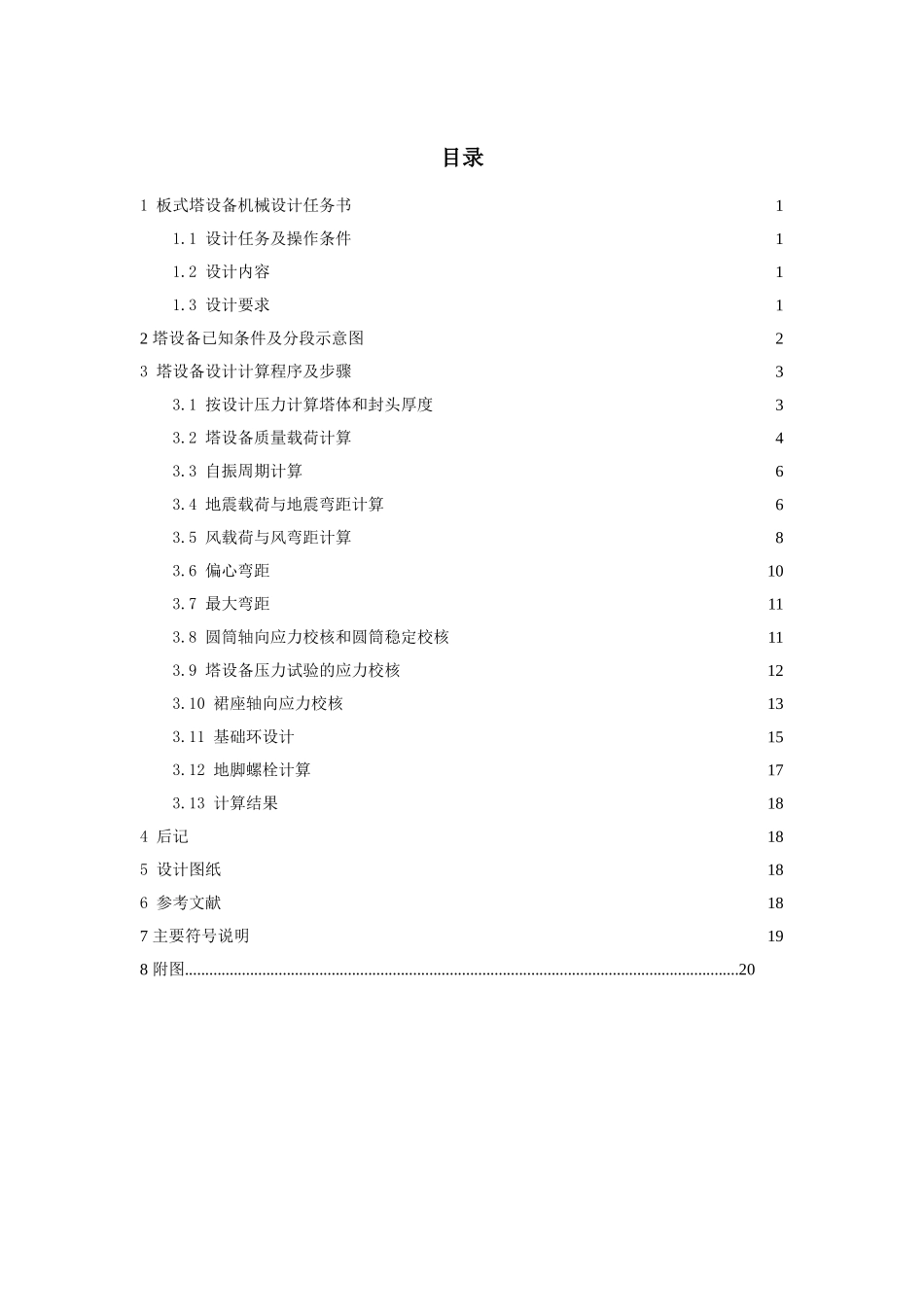

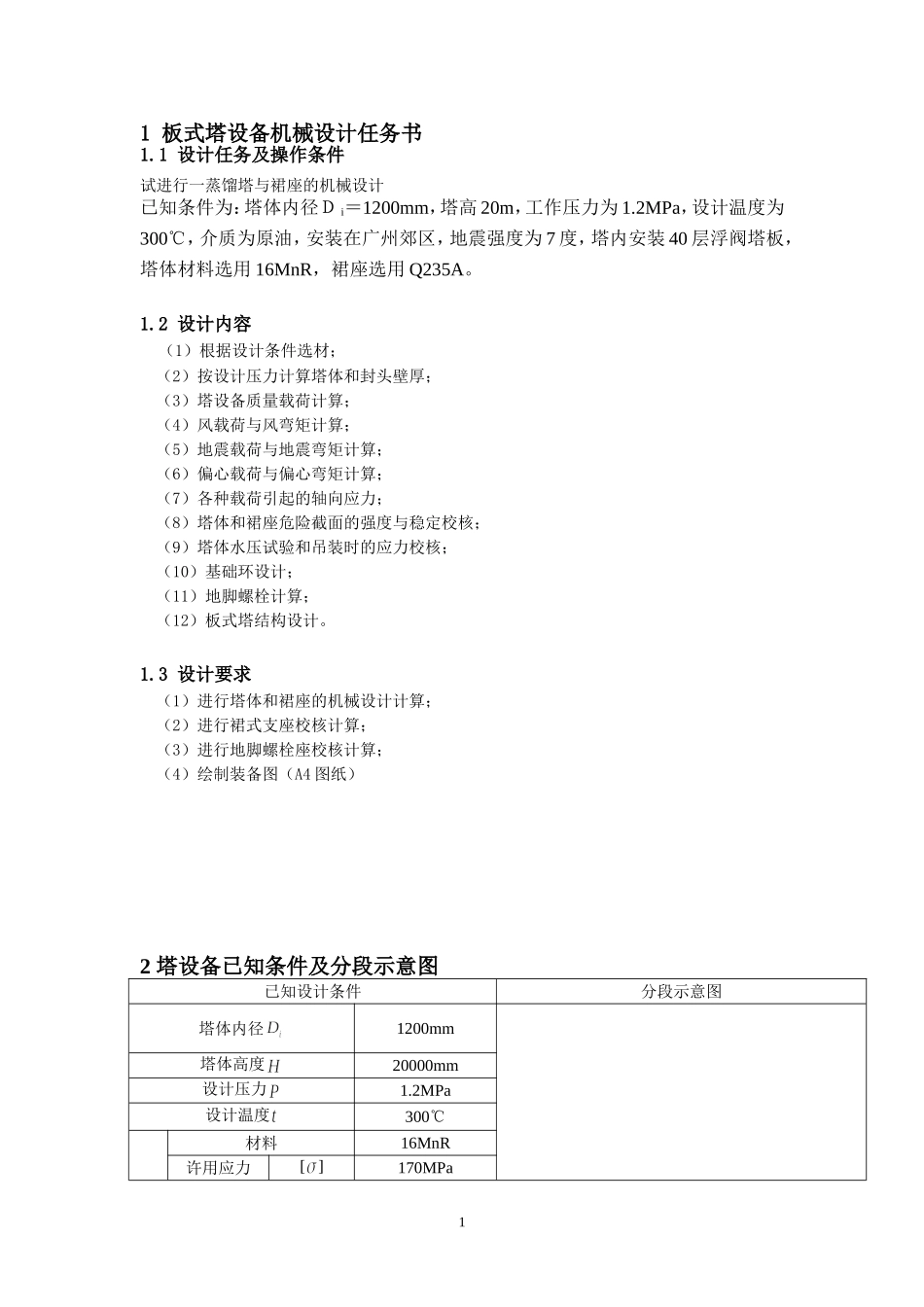

目录1 板式塔设备机械设计任务书11.1 设计任务及操作条件11.2 设计内容11.3 设计要求12 塔设备已知条件及分段示意图23 塔设备设计计算程序及步骤33.1 按设计压力计算塔体和封头厚度33.2 塔设备质量载荷计算43.3 自振周期计算63.4 地震载荷与地震弯距计算63.5 风载荷与风弯距计算83.6 偏心弯距103.7 最大弯距113.8 圆筒轴向应力校核和圆筒稳定校核113.9 塔设备压力试验的应力校核123.10 裙座轴向应力校核133.11 基础环设计153.12 地脚螺栓计算173.13 计算结果184 后记185 设计图纸186 参考文献187 主要符号说明198 附图........................................................................................................................................201 板式塔设备机械设计任务书1.1 设计任务及操作条件试进行一蒸馏塔与裙座的机械设计 已知条件为：塔体内径Ｄ i＝1200mm，塔高 20m，工作压力为 1.2MPa，设计温度为300℃，介质为原油，安装在广州郊区，地震强度为 7 度，塔内安装 40 层浮阀塔板，塔体材料选用 16MnR，裙座选用 Q235A。1.2 设计内容 （1）根据设计条件选材； （2）按设计压力计算塔体和封头壁厚； （3）塔设备质量载荷计算； （4）风载荷与风弯矩计算； （5）地震载荷与地震弯矩计算； （6）偏心载荷与偏心弯矩计算； （7）各种载荷引起的轴向应力； （8）塔体和裙座危险截面的强度与稳定校核； （9）塔体水压试验和吊装时的应力校核； （10）基础环设计； （11）地脚螺栓计算； （12）板式塔结构设计。1.3 设计要求（1）进行塔体和裙座的机械设计计算； （2）进行裙式支座校核计算； （3）进行地脚螺栓座校核计算； （4）绘制装备图（A4 图纸）2 塔设备已知条件及分段示意图已知设计条件分段示意图塔体内径1200mm塔体高度20000mm设计压力1.2MPa设计温度300℃材料16MnR许用应力[]170MPa1塔体[]134MPa设计温度下弹性模量 E 常温屈服点345MPa厚度附加量 C2mm塔体焊接接头系数0.85介质密度塔盘数 N40每块塔盘存留介质层高度100mm基本风压值地震设防烈度7 度场地土类别II 类偏心质量4000kg偏心距 e2000mm塔外保温层厚度100mm保温材料密度材料Q235-A裙座许用应力86MPa常温屈服点235MPa设计温度下弹性模量厚度附加量2mm人孔，平台数6地脚螺栓材料Q235-A许用应力140MPa腐蚀裕量3个数 n3223 塔设备设计计算程序及步骤3.1 按设计压力计算塔体和封头厚度计算...
