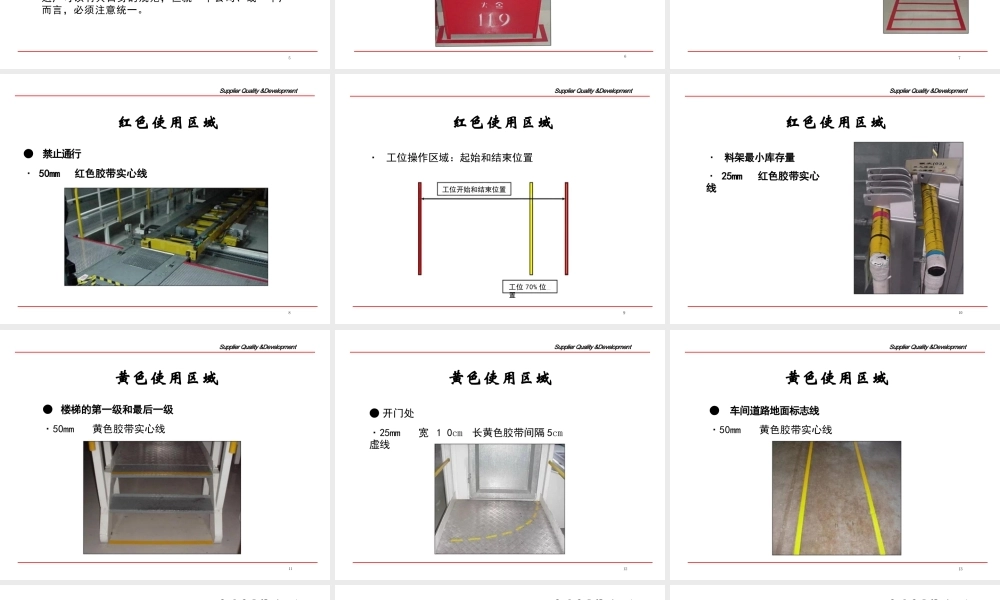

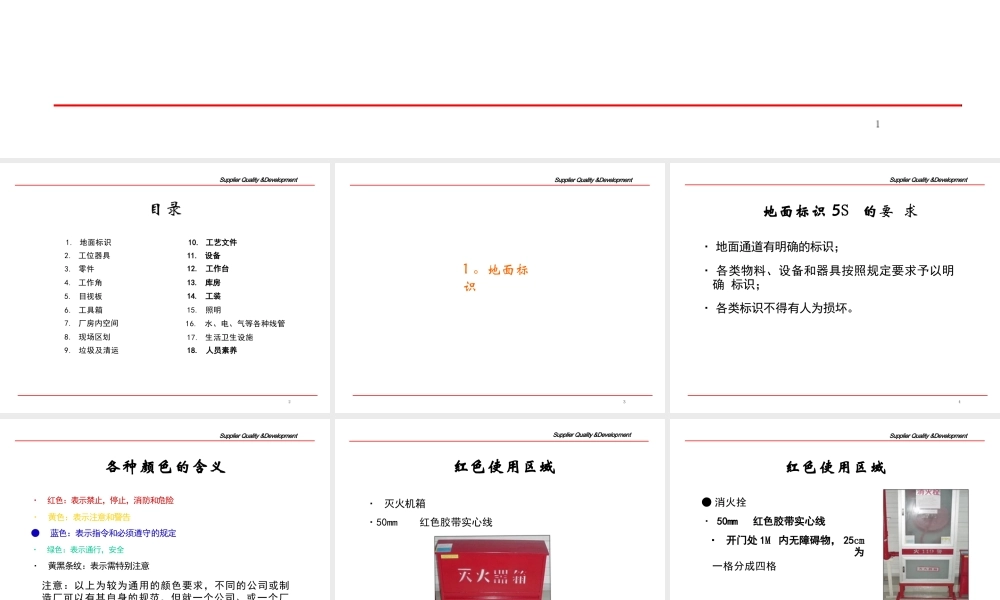

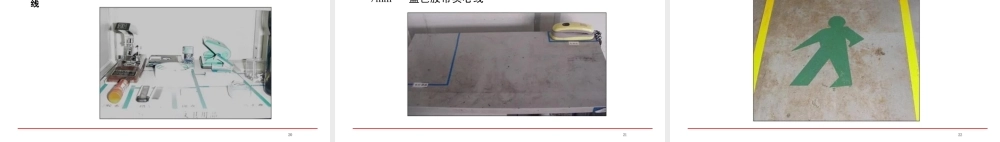

5S 图例集Supplier Quality &Development11. 地面标识10. 工艺文件2. 工位器具11. 设备3. 零件12. 工作台4. 工作角13. 库房5. 目视板14. 工装6. 工具箱15. 照明7. 厂房内空间16. 水、电、气等各种线管8. 现场区划17. 生活卫生设施9. 垃圾及清运18. 人员素养Supplier Quality &Development21 。地面标识Supplier Quality &Development3地面标识 5S 的要 求· 地面通道有明确的标识；· 各类物料、设备和器具按照规定要求予以明确 标识；· 各类标识不得有人为损坏。Supplier Quality &Development4· 红色：表示禁止，停止，消防和危险· 黄色：表示注意和警告● 蓝色：表示指令和必须遵守的规定· 绿色：表示通行，安全· 黄黑条纹：表示需特别注意注意：以上为较为通用的颜色要求，不同的公司或制 造厂可以有其自身的规范，但就一个公司、或一个厂 而言，必须注意统一。各种颜色的含义Supplier Quality &Development5红色使用区域· 灭火机箱·50mm 红色胶带实心线Supplier Quality &Development6● 消火拴· 50mm 红色胶带实心线· 开门处 1M 内无障碍物， 25cm 为一格分成四格红色使用区域Supplier Quality &Development7红色使用区域● 禁止通行· 50mm 红色胶带实心线Supplier Quality &Development8红色使用区域· 工位操作区域：起始和结束位置Supplier Quality &Development工位开始和结束位置工位 70% 位置9· 料架最小库存量· 25mm 红色胶带实心线红色使用区域Supplier Quality &Development10黄色使用区域● 楼梯的第一级和最后一级·50mm 黄色胶带实心线Supplier Quality &Development11黄色使用区域● 开门处·25mm 宽 1 0cm 长黄色胶带间隔 5cm 虚线Supplier Quality &Development12黄色使用区域● 车间道路地面标志线·50mm 黄色胶带实心线Supplier Quality &Development13黄色使用区域· 暗灯停止位置 70%工位开始和结束位置Supplier Quality &Development工位 70% 位置14● 料架最大库存量· 25mm 蓝色胶带实心线蓝色使用区域Supplier Quality &Development15蓝色使用区域● 物品固定位置· 50mm 蓝色胶带实心线Supplier Quality &Development16蓝色使用区域● 物品固定位置· 50mm 蓝色胶带实心线Supplier Quality &Development17蓝色使用区域· 休息桌茶杯摆放在蓝线上·50mm 蓝色胶带实心线Supplier Qua...
