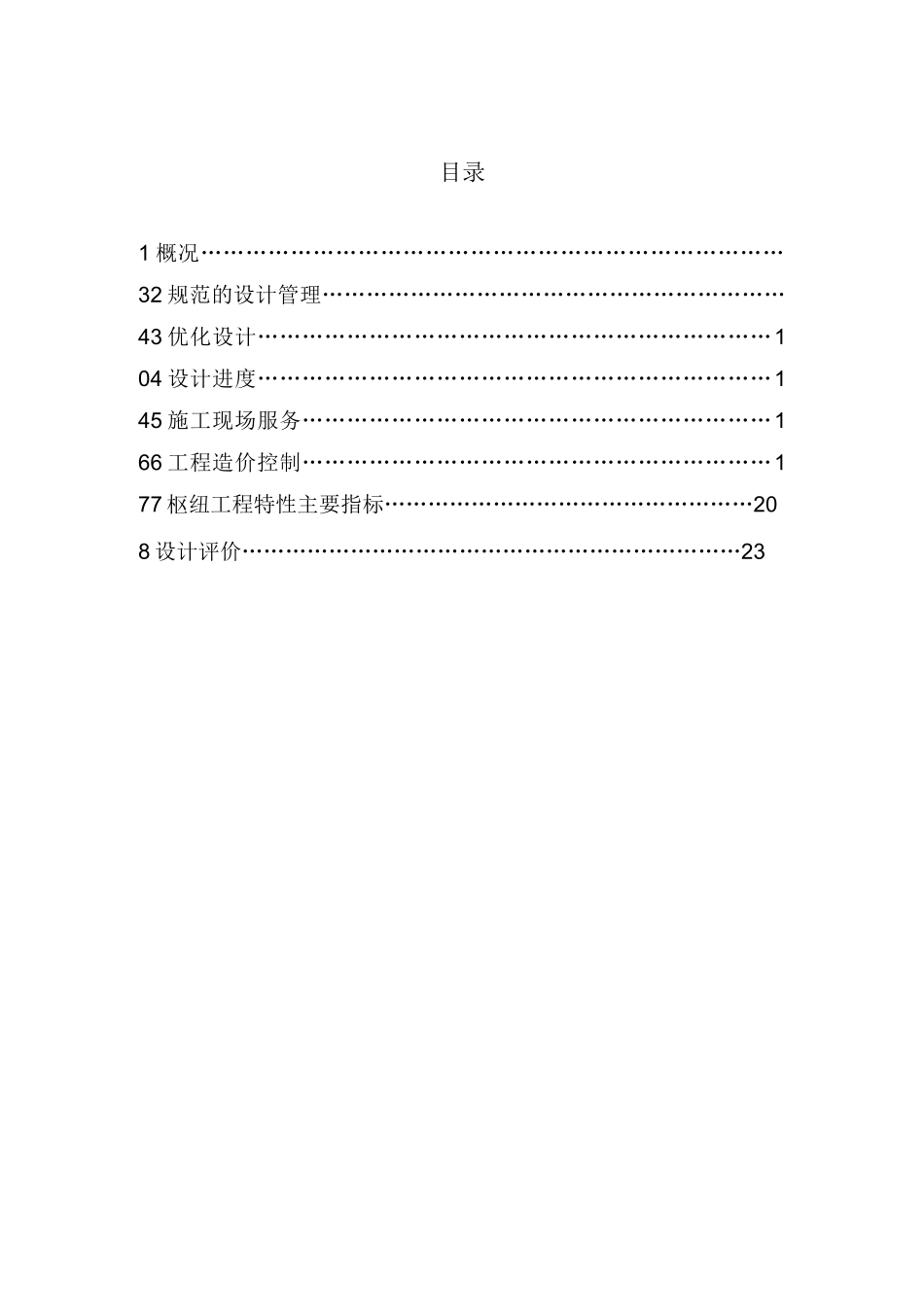

xx 水电站枢纽工程达标投产验收设计自检报告xx 勘察设计研究院xx目录1 概况……………………………………………………………………32 规范的设计管理………………………………………………………43 优化设计……………………………………………………………104 设计进度……………………………………………………………145 施工现场服务………………………………………………………166 工程造价控制………………………………………………………177 枢纽工程特性主要指标……………………………………………208 设计评价……………………………………………………………231 概况1.1 工程概况xx 水电站位于 xx 壮族自治区与 xx 省之界河—南盘江上，电站坝址的右岸为xx 壮族自治区隆林县，左岸为 xx 省册亨县，电站坝址距下游南盘江支流新洲河河口 200m，xx 百色至 xx 盘县二级公路（324 国道）从坝址右岸经过，是红水河综合利用规划的第三个梯级电站。坝址以上控制流域面积 51600km2，占全流域面积的 39.4%，多年平均流量616m3/s，多年平均径流量 194 亿 m3。水库总库容 2.78 亿 m3，正常水位库容 2.11亿 m3。正常蓄水位为 440m，死水位 437.5m。本工程以发电为主，电站总装机容量405MW,厂内装三台轴流转浆式机组。单机容量 135MW，保证出力 126.88MW，多年平均发电量 16.03 亿 kW·h。电站本身为日调节，由于上游天生桥一级水电站具有多年调节性能的水库已建成投产，本电站随之也具有较好的调节性能。电站枢纽主要建筑物由溢流坝、河床式厂房、左右岸重力坝及户内式开关站组成，坝顶高程 449.20m，枢纽建筑物坝顶总长 385.18m。溢流坝为碾压混凝土坝，布置在河床靠左侧的深河槽位置，共设 5 个溢流表孔，最大坝高 67.20m,下游消能采用宽尾墩加戽式消力池型式。河床式厂房布置在河床右岸的漫滩上，内装 3台轴流转浆水轮发电机组。厂房段总长 128.50m，共分 5 个结构段，从右到左为：主安装间段、1＃机组～3＃机组段、副安装间段。厂房最大高度 74.65m。右岸重力坝为常态混凝土坝，布置在厂房主安装间的右侧，总长 48.94m，最大坝高43.20m。左岸重力坝也为常态混凝土坝，布置在溢流坝的左侧，共分 3 个坝块，总长 70.74m，最大坝高 58.20m。开关站为 GIS 户内式开关站，布置在主厂房、安装间的下游侧，两回出线，电压等级为 220kV。1.2 设计过程1980 年由 xx 壮族自治区水利电力规...
