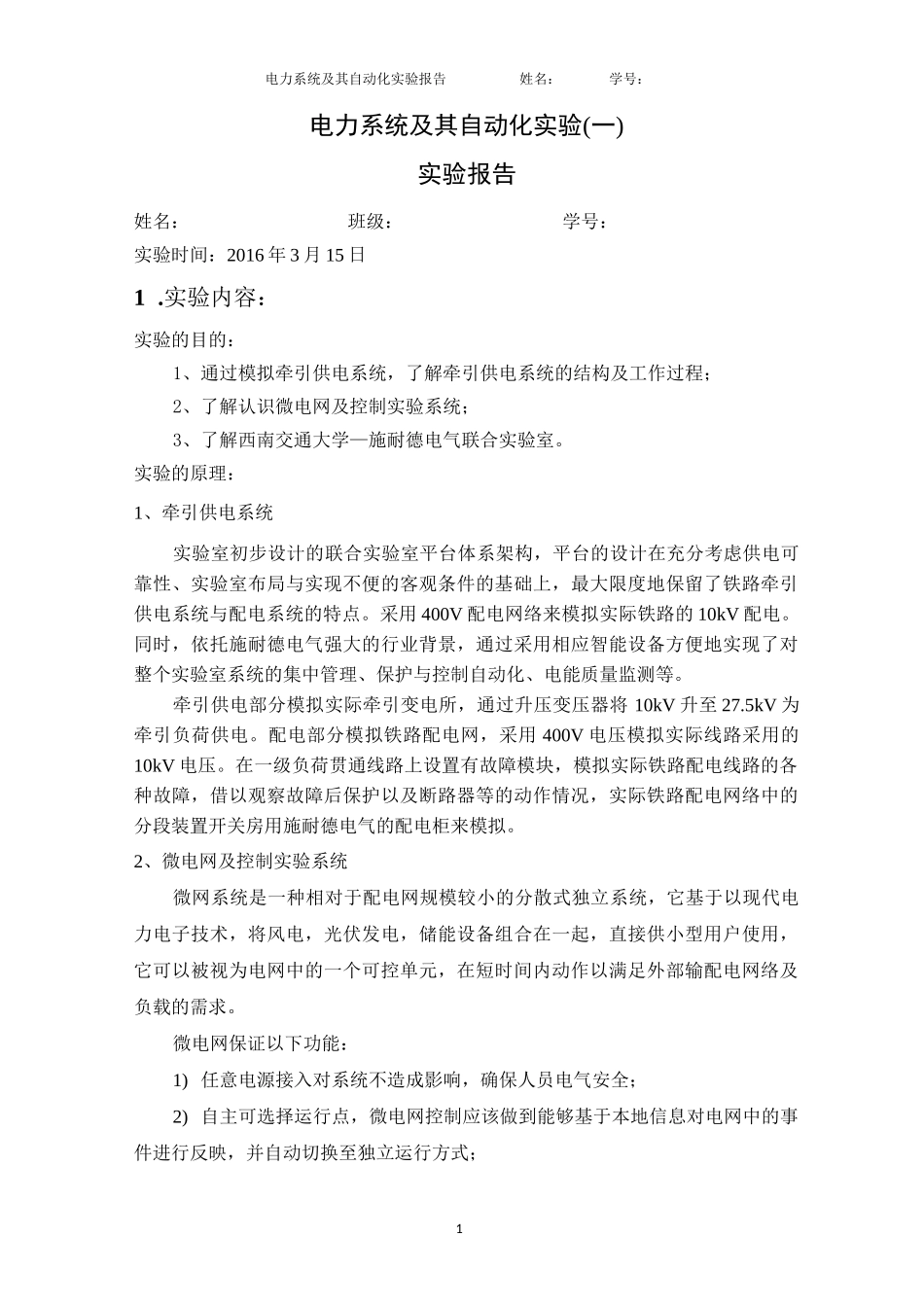

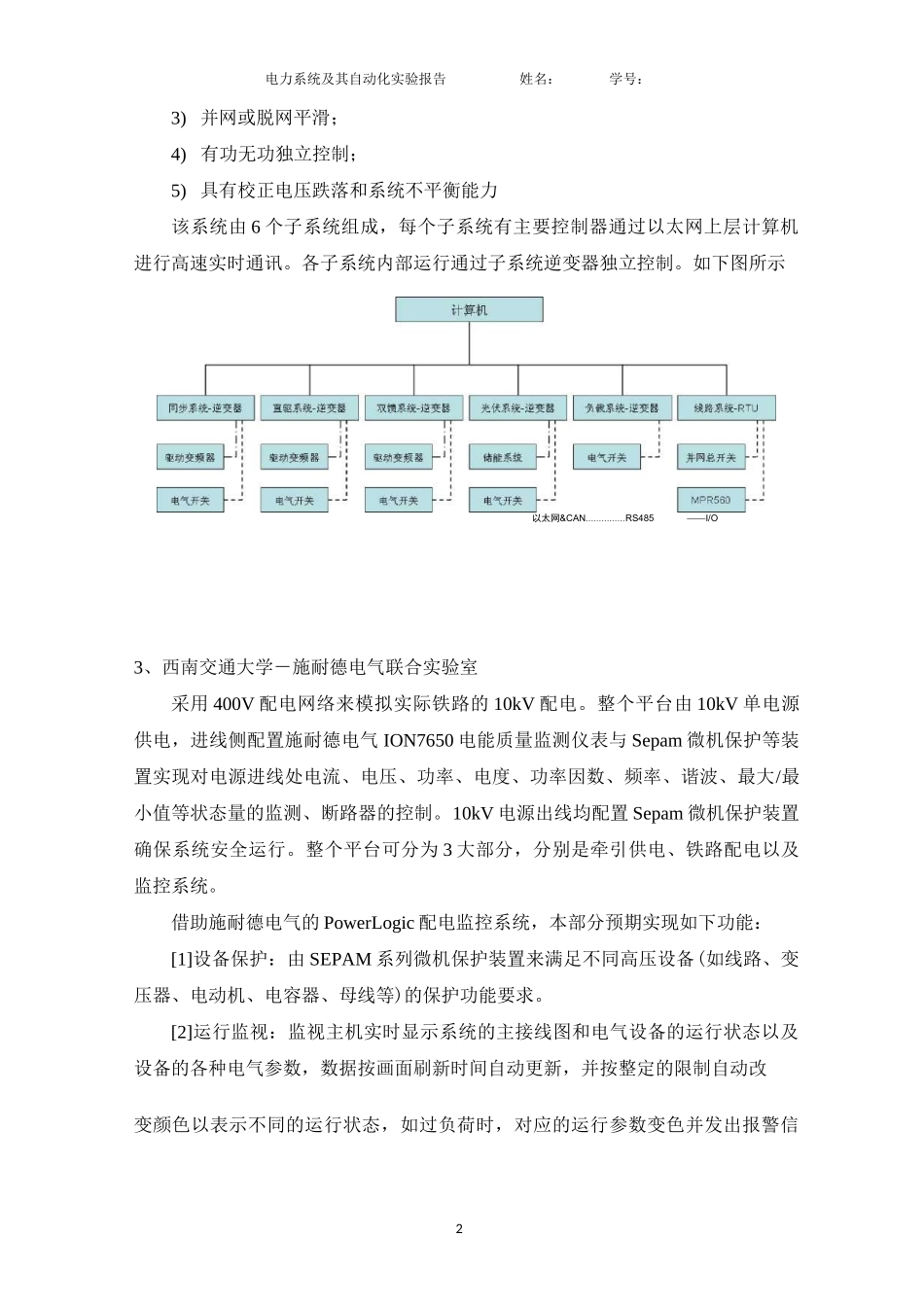

1电力系统及其自动化实验报告姓名：学号：电力系统及其自动化实验(一)实验报告姓名：班级：学号：实验时间：2016 年 3 月 15 日1 .实验内容：实验的目的：1、通过模拟牵引供电系统，了解牵引供电系统的结构及工作过程；2、了解认识微电网及控制实验系统；3、了解西南交通大学—施耐德电气联合实验室。实验的原理：1、牵引供电系统实验室初步设计的联合实验室平台体系架构，平台的设计在充分考虑供电可靠性、实验室布局与实现不便的客观条件的基础上，最大限度地保留了铁路牵引供电系统与配电系统的特点。采用 400V 配电网络来模拟实际铁路的 10kV 配电。同时，依托施耐德电气强大的行业背景，通过采用相应智能设备方便地实现了对整个实验室系统的集中管理、保护与控制自动化、电能质量监测等。牵引供电部分模拟实际牵引变电所，通过升压变压器将 10kV 升至 27.5kV 为牵引负荷供电。配电部分模拟铁路配电网，采用 400V 电压模拟实际线路采用的10kV 电压。在一级负荷贯通线路上设置有故障模块，模拟实际铁路配电线路的各种故障，借以观察故障后保护以及断路器等的动作情况，实际铁路配电网络中的分段装置开关房用施耐德电气的配电柜来模拟。2、微电网及控制实验系统微网系统是一种相对于配电网规模较小的分散式独立系统，它基于以现代电力电子技术，将风电，光伏发电，储能设备组合在一起，直接供小型用户使用，它可以被视为电网中的一个可控单元，在短时间内动作以满足外部输配电网络及负载的需求。微电网保证以下功能：1) 任意电源接入对系统不造成影响，确保人员电气安全；2) 自主可选择运行点，微电网控制应该做到能够基于本地信息对电网中的事件进行反映，并自动切换至独立运行方式；2电力系统及其自动化实验报告姓名：学号：3) 并网或脱网平滑；4) 有功无功独立控制；5) 具有校正电压跌落和系统不平衡能力该系统由 6 个子系统组成，每个子系统有主要控制器通过以太网上层计算机进行高速实时通讯。各子系统内部运行通过子系统逆变器独立控制。如下图所示以太网&CAN...............RS485——I/O3、西南交通大学－施耐德电气联合实验室采用 400V 配电网络来模拟实际铁路的 10kV 配电。整个平台由 10kV 单电源供电，进线侧配置施耐德电气 ION7650 电能质量监测仪表与 Sepam 微机保护等装置实现对电源进线处电流、电压、功率、电度、功率因数、频率、谐波、最大/最小值等状态量的监测、断路器的控制。10kV 电源...
