基于PLC的CA6140车床改造设计.VIP免费

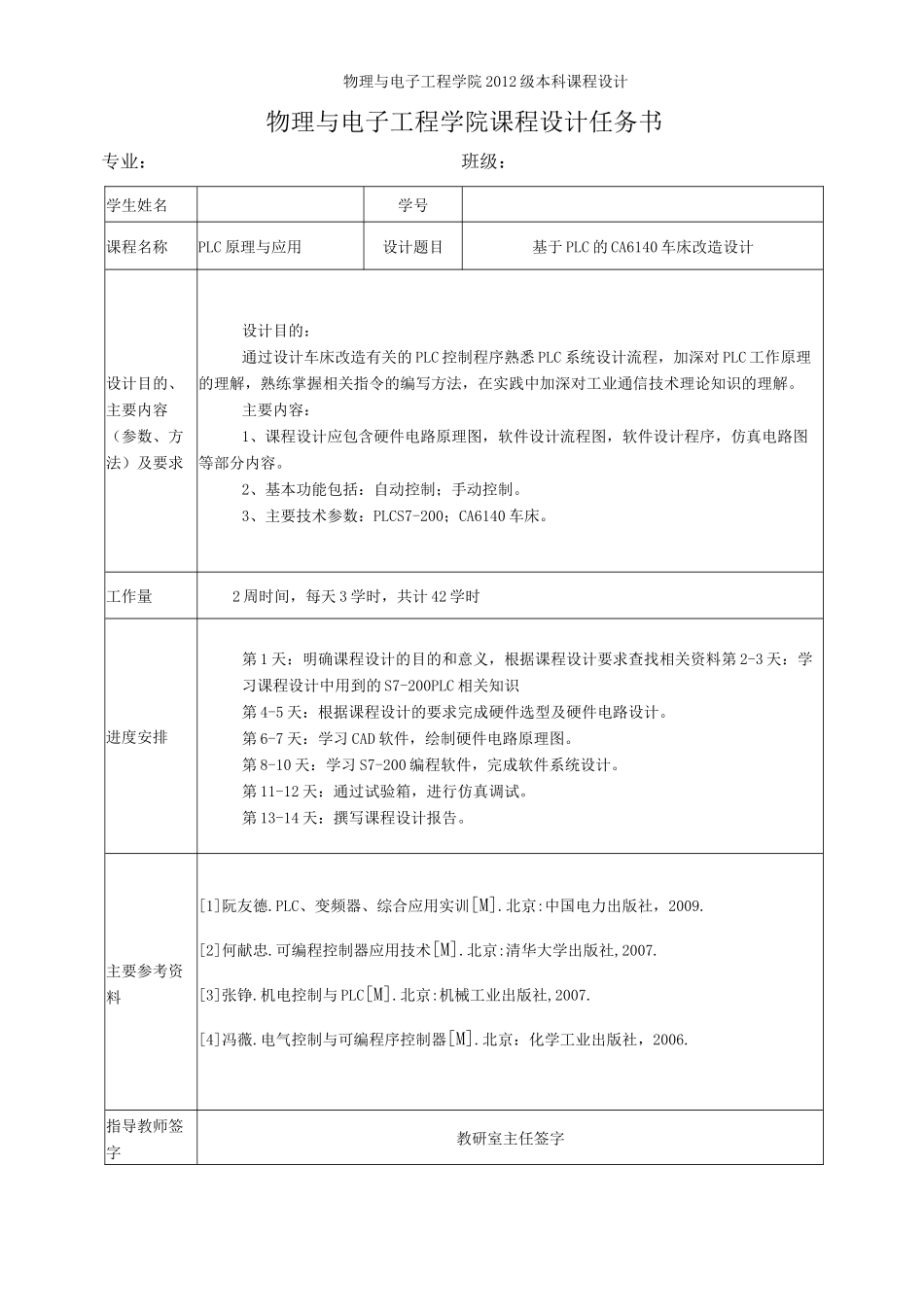

物理与电子工程学院 2012 级本科课程设计物理与电子工程学院课程设计任务书专业：班级：学生姓名学号课程名称PLC 原理与应用设计题目基于 PLC 的 CA6140 车床改造设计设计目的、主要内容（参数、方法）及要求设计目的：通过设计车床改造有关的 PLC 控制程序熟悉 PLC 系统设计流程，加深对 PLC 工作原理的理解，熟练掌握相关指令的编写方法，在实践中加深对工业通信技术理论知识的理解。主要内容：1、课程设计应包含硬件电路原理图，软件设计流程图，软件设计程序，仿真电路图等部分内容。2、基本功能包括：自动控制；手动控制。3、主要技术参数：PLCS7-200；CA6140 车床。工作量2 周时间，每天 3 学时，共计 42 学时进度安排第 1 天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第 2-3 天：学习课程设计中用到的 S7-200PLC 相关知识第 4-5 天：根据课程设计的要求完成硬件选型及硬件电路设计。第 6-7 天：学习 CAD 软件，绘制硬件电路原理图。第 8-10 天：学习 S7-200 编程软件，完成软件系统设计。第 11-12 天：通过试验箱，进行仿真调试。第 13-14 天：撰写课程设计报告。主要参考资料[1]阮友德.PLC、变频器、综合应用实训[M].北京:中国电力出版社，2009.[2]何献忠.可编程控制器应用技术[M].北京:清华大学出版社,2007.[3]张铮.机电控制与 PLC[M].北京:机械工业出版社,2007.[4]冯薇.电气控制与可编程序控制器[M].北京：化学工业出版社，2006.指导教师签字教研室主任签字I物理与电子工程学院 2012 级本科课程设计摘要随着可编程序控制器（简称 PLC）技术的发展，由于其功能强大、容易使用、高可靠性，广泛的工业现场适应性和方便的工艺扩展性能，PLC 在工业自动控制过程中得到了越来越广泛的应用，常常被用来作为现场数据的采集和设各的控制。组态软件技术作为用户可定制功能的软件平台工具，在 PC 机上可开发出友好人机界面，通过 PLC 可以对自动化设备进行“智能”控制。本次设计正是在这种背景下，运用西门子 S7-200PLC 对普通机床进行的现代化程控改造，讨论了控制流的选择。关键词：可编程序控制器；控制流物理与电子工程学院 2012 级本科课程设计2目录1绪论......................................................11.1 概述.........................................................11.2 程控机床的意义...............................................12机床改造方...
