标准厂冷镦车间10kv变电所及低压配电系统设计VIP免费

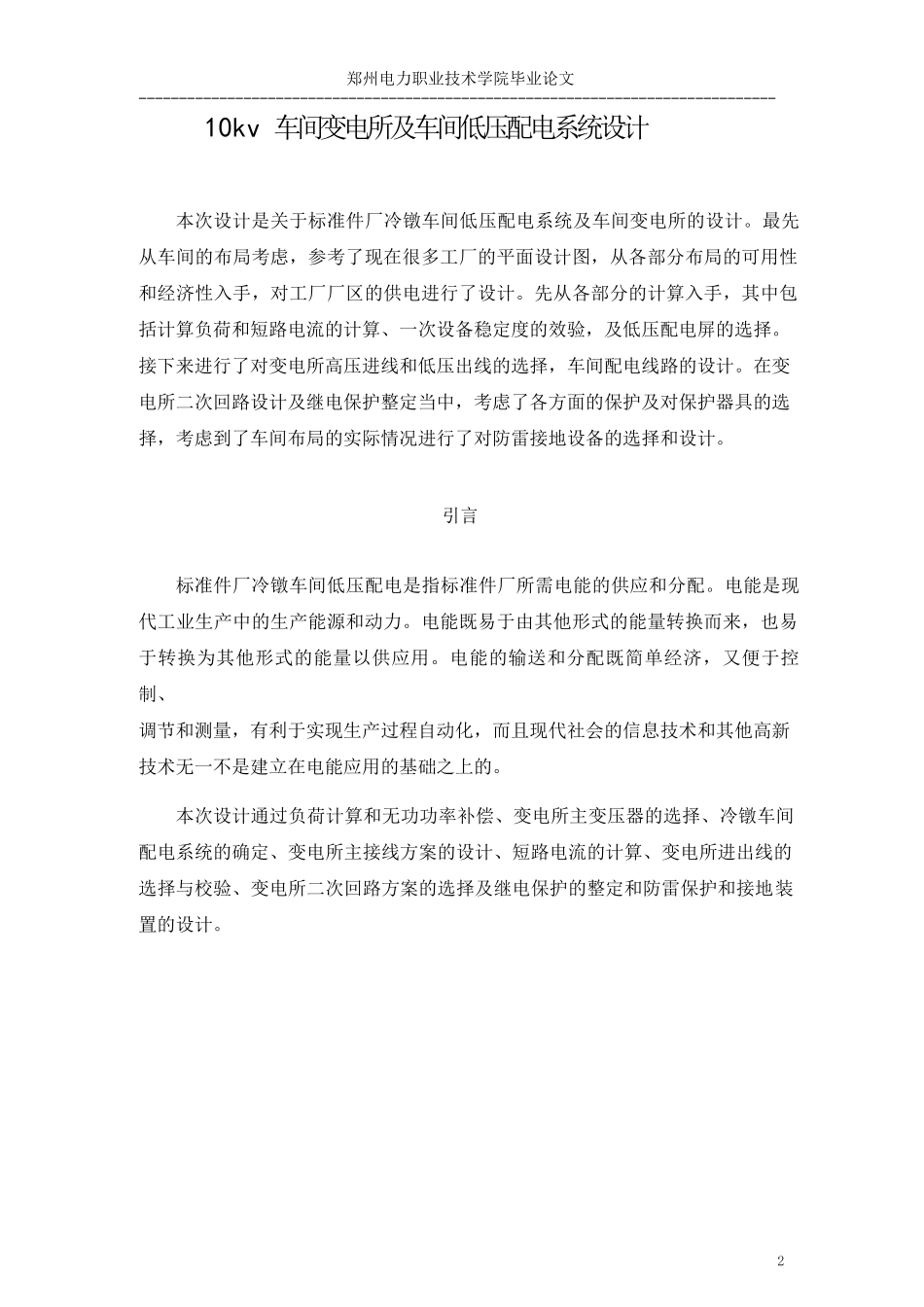

郑州电力学院毕业生论文 题 目：＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿系别＿＿＿＿＿＿＿＿＿＿＿专业＿＿＿＿＿＿＿＿＿＿＿班级＿＿＿＿＿＿＿＿＿＿＿学 论文成绩指导教师 答辩成绩主答辩教师 综合成绩答辩委员会主任 号＿＿＿＿＿＿＿＿＿＿＿姓 名＿＿＿＿＿＿＿＿＿＿＿郑州电力职业技术学院毕业论文 ------------------------------------------------------------------------------- 10kv 车间变电所及车间低压配电系统设计 本次设计是关于标准件厂冷镦车间低压配电系统及车间变电所的设计。最先 从车间的布局考虑，参考了现在很多工厂的平面设计图，从各部分布局的可用性 和经济性入手，对工厂厂区的供电进行了设计。先从各部分的计算入手，其中包 括计算负荷和短路电流的计算、一次设备稳定度的效验，及低压配电屏的选择。 接下来进行了对变电所高压进线和低压出线的选择，车间配电线路的设计。在变 电所二次回路设计及继电保护整定当中，考虑了各方面的保护及对保护器具的选 择，考虑到了车间布局的实际情况进行了对防雷接地设备的选择和设计。引言 标准件厂冷镦车间低压配电是指标准件厂所需电能的供应和分配。电能是现 代工业生产中的生产能源和动力。电能既易于由其他形式的能量转换而来，也易 于转换为其他形式的能量以供应用。电能的输送和分配既简单经济，又便于控制、 调节和测量，有利于实现生产过程自动化，而且现代社会的信息技术和其他高新 技术无一不是建立在电能应用的基础之上的。本次设计通过负荷计算和无功功率补偿、变电所主变压器的选择、冷镦车间 配电系统的确定、变电所主接线方案的设计、短路电流的计算、变电所进出线的 选择与校验、变电所二次回路方案的选择及继电保护的整定和防雷保护和接地装 置的设计。2 郑州电力职业技术学院毕业论文 ------------------------------------------------------------------------------- 1 工厂总平面布置图 表 1-2 工厂各车间负荷情况及负荷情况 总容量（kW) 功率因数1 冷镦机 Z47-12 15 30 450 0.8 2 冷 镦 机GB-3 1 55 55 0.8 3 冷镦机 A164 1 25 25 0.8 4 冷镦机 A124 1 25 25 0.8 5 冷镦机 A123 2 40 80 0.8 6 冷镦机 A163 1 20 20 0.8 7 冷镦机 A169 1 10 10 0.8 8 冷镦机 Z47-6 8 15 120 0.8 9 冷 镦 机82BA 1 10 10 0.8 10 冷镦机 A121 3 5 ...
