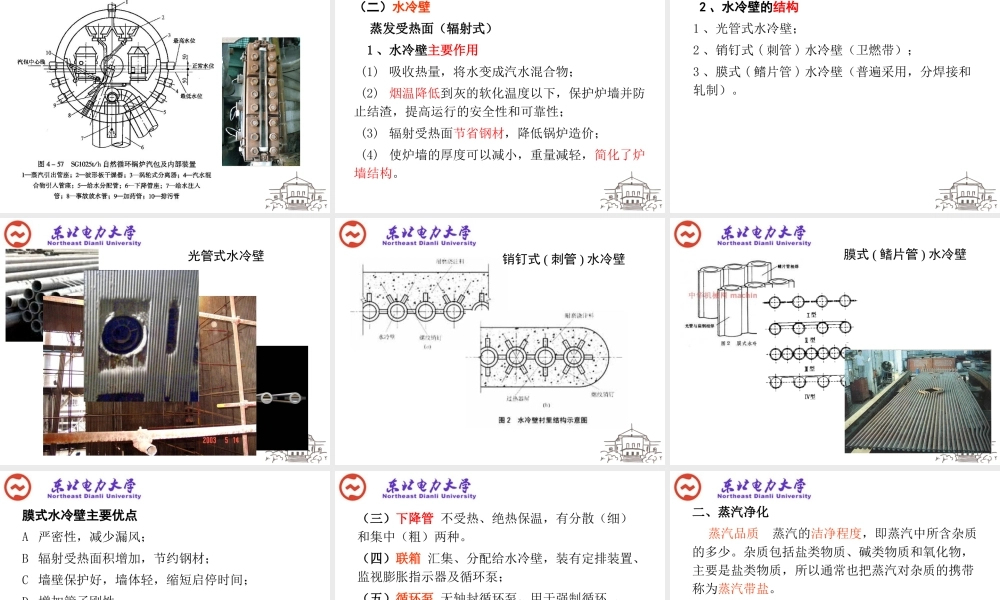

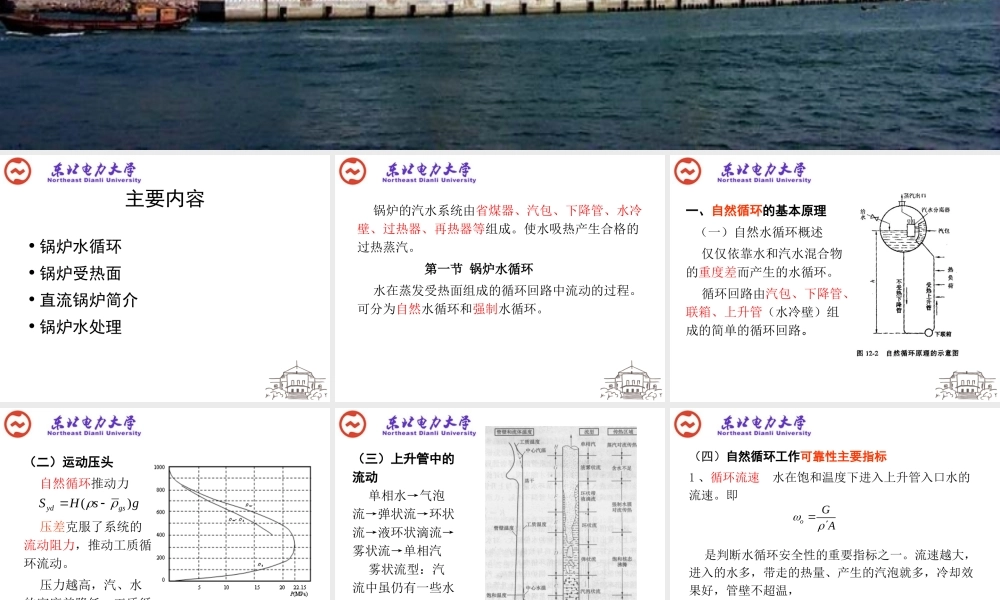

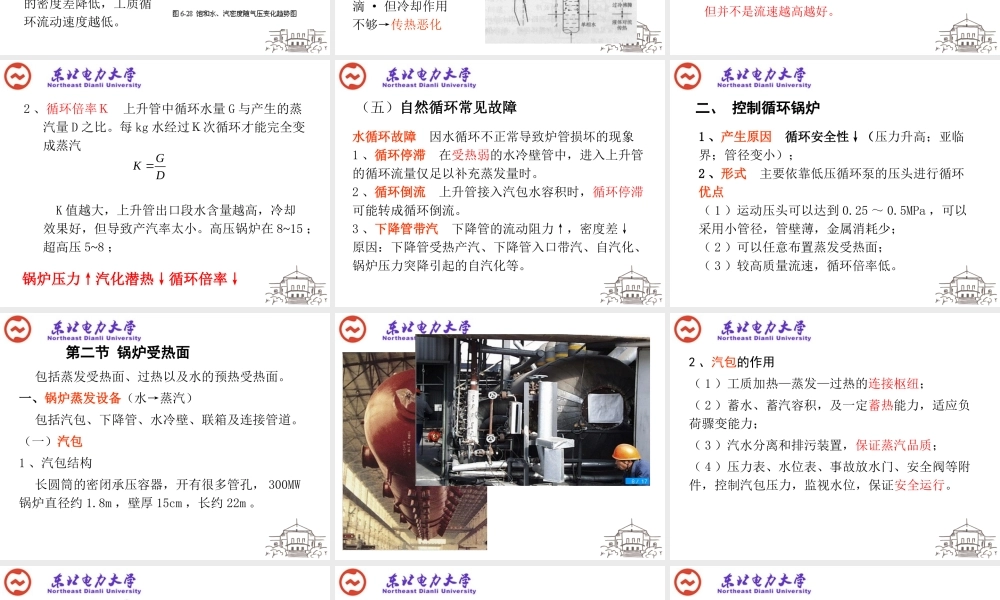

—— 第三章 汽水系统及设备—— 第三章 汽水系统及设备 主要内容• 锅炉水循环• 锅炉受热面 • 直流锅炉简介• 锅炉水处理 锅炉的汽水系统由省煤器、汽包、下降管、水冷壁、过热器、再热器等组成。使水吸热产生合格的过热蒸汽。 第一节 锅炉水循环 水在蒸发受热面组成的循环回路中流动的过程。可分为自然水循环和强制水循环。 一、自然循环的基本原理 （一）自然水循环概述 仅仅依靠水和汽水混合物的重度差而产生的水循环。 循环回路由汽包、下降管、联箱、上升管（水冷壁）组成的简单的循环回路。 （二）运动压头 自然循环推动力 压差克服了系统的流动阻力，推动工质循环流动。 压力越高，汽、水的密度差降低，工质循环流动速度越低。gsHSgsyd)( （三）上升管中的流动 单相水→气泡流→弹状流→环状流→液环状滴流→雾状流→单相汽 雾状流型：汽流中虽仍有一些水滴 · 但冷却作用不够→传热恶化 （四）自然循环工作可靠性主要指标1 、循环流速 水在饱和温度下进入上升管入口水的流速。即 是判断水循环安全性的重要指标之一。流速越大，进入的水多，带走的热量、产生的汽泡就多，冷却效果好，管壁不超温， 但并不是流速越高越好。oGA 2 、循环倍率Ｋ 上升管中循环水量 G 与产生的蒸汽量 D 之比。每 kg 水经过Ｋ次循环才能完全变成蒸汽 K 值越大，上升管出口段水含量越高，冷却效果好，但导致产汽率太小。高压锅炉在 8~15 ；超高压 5~8 ；GKD锅炉压力↑汽化潜热↓循环倍率↓ 水循环故障 因水循环不正常导致炉管损坏的现象1 、循环停滞 在受热弱的水冷壁管中，进入上升管的循环流量仅足以补充蒸发量时。2 、循环倒流 上升管接入汽包水容积时，循环停滞可能转成循环倒流。3 、下降管带汽 下降管的流动阻力↑，密度差↓原因：下降管受热产汽、下降管入口带汽、自汽化、锅炉压力突降引起的自汽化等。（五）自然循环常见故障 1 、产生原因 循环安全性↓（压力升高；亚临界；管径变小）；2 、形式 主要依靠低压循环泵的压头进行循环优点（ 1 ）运动压头可以达到 0.25 ～ 0.5MPa ，可以采用小管径，管壁薄，金属消耗少；（ 2 ）可以任意布置蒸发受热面；（ 3 ）较高质量流速，循环倍率低。二、 控制循环锅炉 第二节 锅炉受热面 包括蒸发受热面、过热以及水的预热受热面。一、锅炉蒸发设备（水→蒸汽） 包括汽包、下降管、水冷壁、联箱及连接管道。（...
