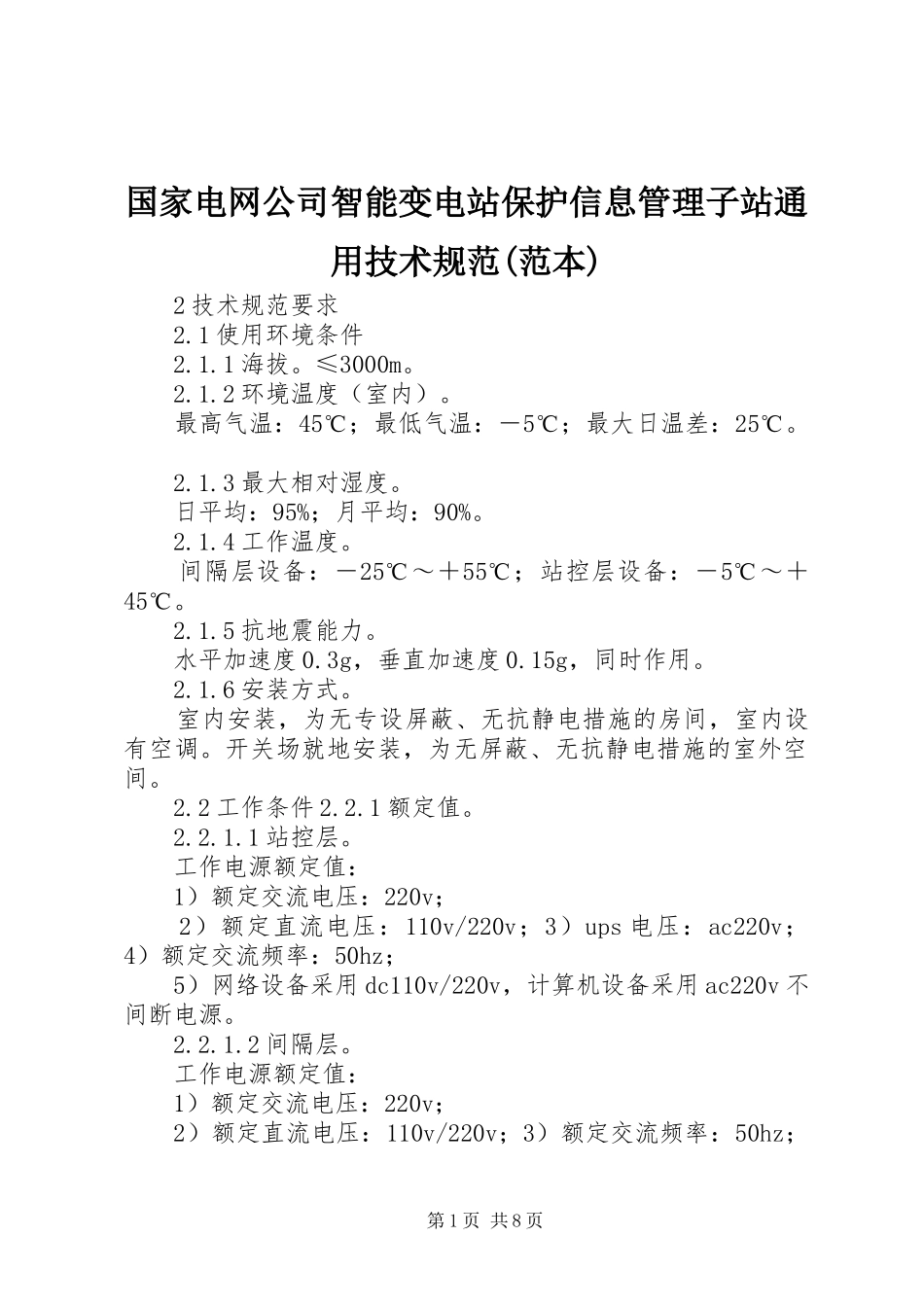

国家电网公司智能变电站保护信息管理子站通用技术规范范本_第1页
1/8
国家电网公司智能变电站保护信息管理子站通用技术规范范本_第2页
2/8
国家电网公司智能变电站保护信息管理子站通用技术规范(范本)2技术规范要求2.1使用环境条件2.1.1海拔。≤3000m。2.1.2环境温度(室内)。最高气温:45℃;最低气温:-5℃;最大日温差:25℃。2.1.3最大相对湿度。日平均:95%;月平均:90%。2.1.4工作温度。间隔层设备:-25℃~+55℃;站控层设备:-5℃~+45℃。2.1.5抗地震能力。水平加速度0.3g,垂直加速度0.15g,同时作用。2.1.6安装方式。室内安装,为无专设屏蔽、无抗静电措施的房间,室内设有空调。开关场就地安装,为无屏蔽、无抗静电措施的室外空间。2.2工作条件2.2.1额定值。2.2.1.1站控层。工作电源额定值:1)额定交流电压:220v;2)额定直流电压:110v/220v;3)ups电压:ac220v;4)额定交流频率:50hz;5)网络设备采用dc110v/220v,计算机设备采用ac220v不间断电源。2.2.1.2间隔层。工作电源额定值:1)额定交流电压:220v;2)额定直流电压:110v/220v;3)额定交流频率:50hz;第1页共8页4)间隔层设备采用dc110v/220v,网络设备采用dc220v。2.2.2接地与隔离要求。计算机监控系统不设置单独的接地网,接地线与变电站主接地网连接。系统的机箱、机柜以及电缆屏蔽层均应可靠接地。计算机监控系统各间隔之间,间隔层与站控层之间的连接,以及设备通讯口之间的连接应有隔离措施。2.2.3电磁兼容性要求。在雷击过电压、一次回路操作、开关场故障及其他强干扰作用下,计算机监控系统间隔层装置不应误动作且满足技术指标要求。监控系统间隔层装置不应要求其交直流输入回路外接抗干扰元件来满足有关电磁兼容标准的要求。监控系统间隔层装置的电磁兼容性能应达到表1的等级要求。智能终端专用技术规范(范本)表1计算机监控系统间隔层装置的电磁兼容性能等级要求序号123456789电磁干扰项目静电放电抗扰度辐射电磁场抗扰度快速瞬变抗扰度浪涌(冲击)抗扰度射频场感应的传导骚扰抗扰度工频磁场抗扰度1mhz脉冲群抗扰度试验阻尼振荡磁场抗扰度振荡波抗扰度依据的标准gb/t17626.2gb/t14598.9gb/t17626.5gb/t17626.4gb/t17626.6gb/t17626.8gb/t14598.13gb/t17626.10gb/t17626.12等级要求Ⅳ级Ⅲ级Ⅳ级Ⅲ级Ⅲ级Ⅳ级Ⅲ级Ⅴ级Ⅱ级(信号端口)2.2.4电源的影响。1)测控屏(柜)具备2路直流供电方式,支持手动或自动切换。各装置应具有直流快速小开关或带有熔丝的隔离刀闸,与装置安装在同一面屏(柜)上;2)直流电源电压在80%~115%额定值范围内变化时,装置应正确工作。直流电源纹波系数≤5%时,装置应正确工作;3)拉合直流电源以及插拔熔丝发生重复击穿火花时,装置不应误动作。直流电源回路出现各种异常情况(如短路、断线、接地等)时装置不应误动作;第2页共8页4)各装置的逻辑回路应由独立的直流/直流逆变器供电,在直流电源恢复(包括缓慢恢复)至额定电压的80%时,装置的直流变换电源应能可靠自启动;5)当交流电源电压在80%~115%额定值范围内,谐波分量不大于5%,频率在47.5hz~52.5hz之间变化时,设备应能正常工作。2.3标准和规范计算机监控系统应遵照最新版本的电力行业标准(dl)、国家标准(gb)和iec标准及国际单位制(si),这是对设备的最低要求。表2为计算机监控系统设计遵循的主要标准。表2计算机监控系统设计遵循的主要标准标准号gb/t191gb/t2423gb/t2887gb/t3047.1gb4208gb/t14598.14gb/t14598.17gb6162gb/t6593gb/t7261gb/t9813包装储运图示标志电工电子产品环境试验电子计算机场地通用规范高度进制为20mm的面板、架和柜的基本尺寸系列外壳防护等级(ip代码)静电放电试验射频场感应的传导骚扰抗扰度静态继电器和保护装置的电气干扰试验电子测量仪器质量检测规则继电器及装置基本试验方法微型计算机通用规范标准名称表2(续)标准号gb/t13702gb/t13729gb/t13730gb/t14285gb/t14537gb/t14598.9gb/t14598.10gb/t14598.13gb/t15532gb/t17626gb/t18663.3gb50171gb50217dl/t476dl/t478dl/t559dl/t587dl/t621dl/t630dl/t634.5101dl/t634.5104dl/t659dl/t667dl/z713dl/t719dl/t720dl/t860.81dl/t860.92dl/t995dl/t5002dl/t5003dl/t5136dl/t5137dl/t5149计算机软件分类与代码远动终端设备地区电网调度自动化系统...
