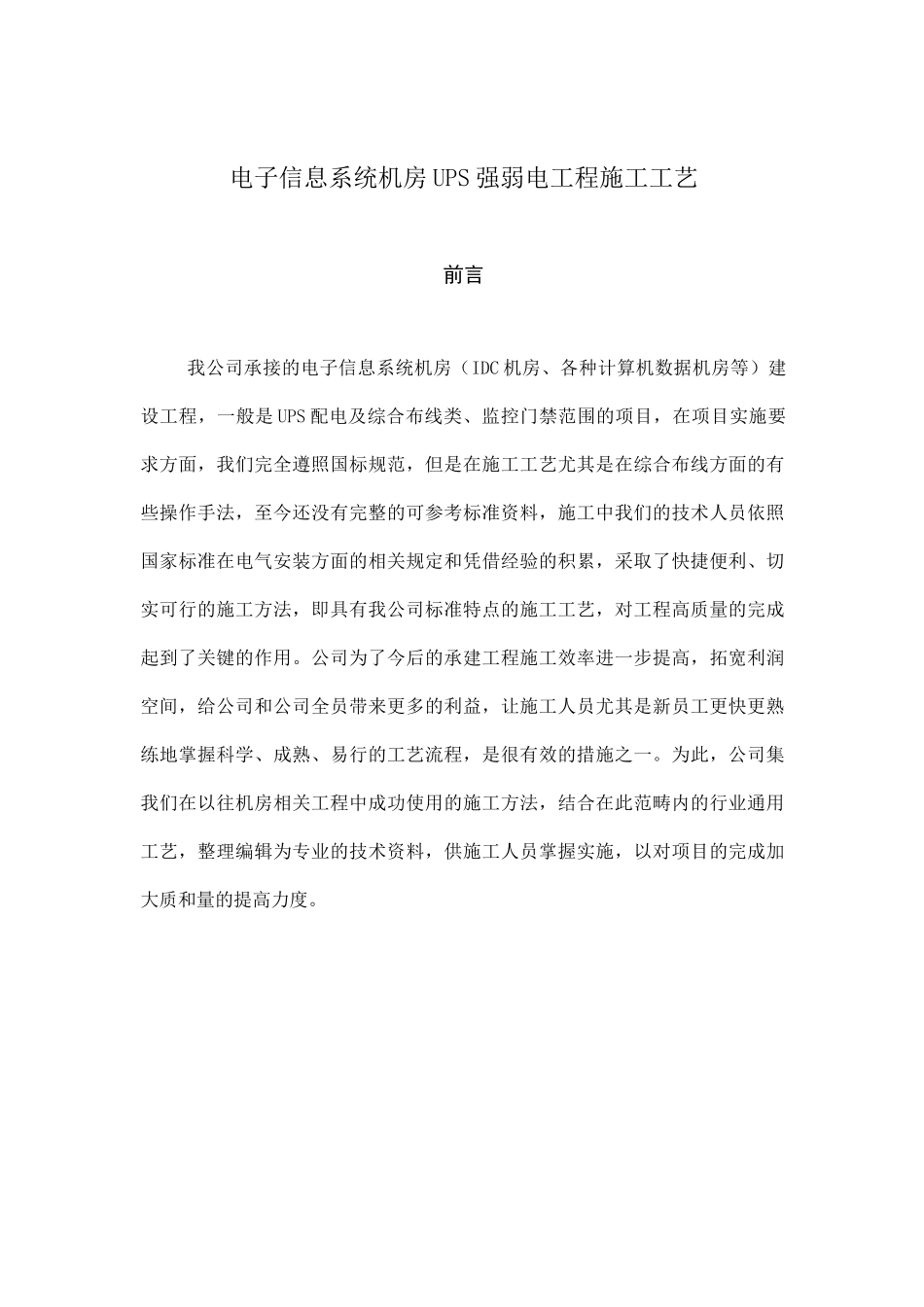

电子信息系统机房 UPS 强弱电工程施工工艺前言我公司承接的电子信息系统机房（IDC 机房、各种计算机数据机房等）建设工程，一般是 UPS 配电及综合布线类、监控门禁范围的项目，在项目实施要求方面，我们完全遵照国标规范，但是在施工工艺尤其是在综合布线方面的有些操作手法，至今还没有完整的可参考标准资料，施工中我们的技术人员依照国家标准在电气安装方面的相关规定和凭借经验的积累，采取了快捷便利、切实可行的施工方法，即具有我公司标准特点的施工工艺，对工程高质量的完成起到了关键的作用。公司为了今后的承建工程施工效率进一步提高，拓宽利润空间，给公司和公司全员带来更多的利益，让施工人员尤其是新员工更快更熟练地掌握科学、成熟、易行的工艺流程，是很有效的措施之一。为此，公司集我们在以往机房相关工程中成功使用的施工方法，结合在此范畴内的行业通用工艺，整理编辑为专业的技术资料，供施工人员掌握实施，以对项目的完成加大质和量的提高力度。第一章电缆桥架（线槽）、电缆管的安装工艺一、封闭式桥架（线槽）的敷设工艺要求1. 桥架安装要求1）桥架安装位置应符合施工图规定，左右偏差视环境而定，最大不应超过50mm。2）桥架水平每米偏差不应超过 2mm。3）桥架侧边应与墙、地面保持垂直，无倾斜，垂直度偏差不应超过 3mm。4）桥架节与节间用接头连接板拼接，螺钉应拧紧。两线槽拼接处水平度偏差不应超过 2mm;两金属桥架接头拼接处根据图纸要求连接相应规格和截面积的接地线。桥架变径、拐角、变向等附件的连接安装，要求同上。5）当直线段桥架超过 30m 或跨越建筑物时，应有伸缩缝。其连接宜采用伸缩连接板。6）桥架转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大者。7）盖板应紧固。8）支吊架应保持垂直，整齐牢靠，无歪斜现象。9）线槽宜采用金属管引入分线装置盒。10）线槽电缆直接出线，应在出线孔加装相应孔径的锁紧电缆护口。2. 暗敷线缆桥架（线槽）敷设的支撑保护1）预埋金属线槽支撑保护要求：在建筑物中预埋线槽可为不同的尺寸，按一层或两层设置，应至少预埋两根以上，线槽截面高度不宜超过 25mm。2）线槽直埋长度超过 15m 或在线槽路由交叉、转弯时宜设置拉线盒，以便布放线缆盒时维护。拉线盒盖应能开启，并与地面齐平，盒盖处应能开启，并采取防水措施。3. 明敷线槽支撑保护1）水平敷设时，支撑（马凳、支吊架）间距一般为 1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于 2m;2...
