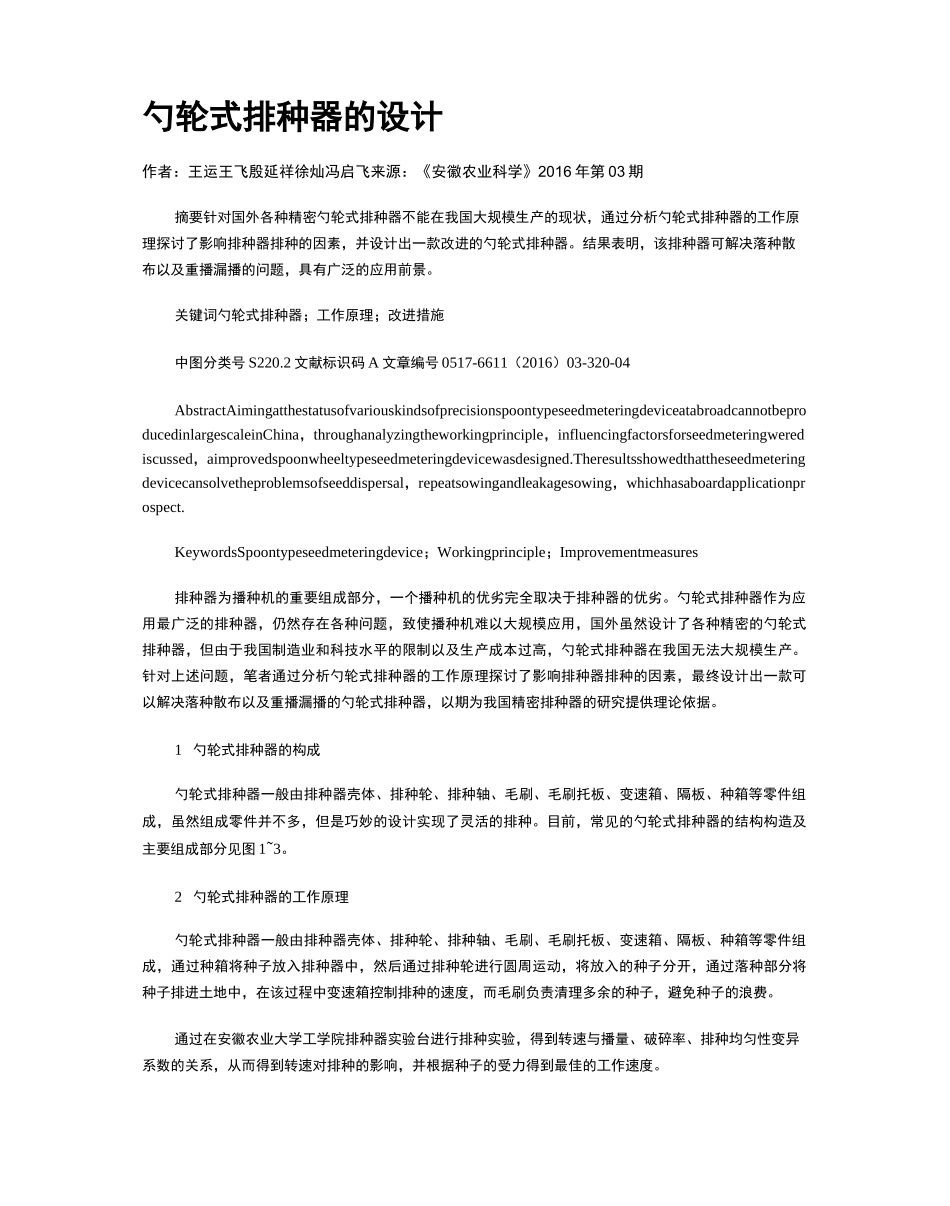

勺轮式排种器的设计作者：王运王飞殷延祥徐灿冯启飞来源：《安徽农业科学》2016 年第 03 期摘要针对国外各种精密勺轮式排种器不能在我国大规模生产的现状，通过分析勺轮式排种器的工作原理探讨了影响排种器排种的因素，并设计出一款改进的勺轮式排种器。结果表明，该排种器可解决落种散布以及重播漏播的问题，具有广泛的应用前景。关键词勺轮式排种器；工作原理；改进措施中图分类号 S220.2 文献标识码 A 文章编号 0517-6611（2016）03-320-04AbstractAimingatthestatusofvariouskindsofprecisionspoontypeseedmeteringdeviceatabroadcannotbeproducedinlargescaleinChina，throughanalyzingtheworkingprinciple，influencingfactorsforseedmeteringwerediscussed，aimprovedspoonwheeltypeseedmeteringdevicewasdesigned.Theresultsshowedthattheseedmeteringdevicecansolvetheproblemsofseeddispersal，repeatsowingandleakagesowing，whichhasaboardapplicationprospect.KeywordsSpoontypeseedmeteringdevice；Workingprinciple；Improvementmeasures排种器为播种机的重要组成部分，一个播种机的优劣完全取决于排种器的优劣。勺轮式排种器作为应用最广泛的排种器，仍然存在各种问题，致使播种机难以大规模应用，国外虽然设计了各种精密的勺轮式排种器，但由于我国制造业和科技水平的限制以及生产成本过高，勺轮式排种器在我国无法大规模生产。针对上述问题，笔者通过分析勺轮式排种器的工作原理探讨了影响排种器排种的因素，最终设计出一款可以解决落种散布以及重播漏播的勺轮式排种器，以期为我国精密排种器的研究提供理论依据。1 勺轮式排种器的构成勺轮式排种器一般由排种器壳体、排种轮、排种轴、毛刷、毛刷托板、变速箱、隔板、种箱等零件组成，虽然组成零件并不多，但是巧妙的设计实现了灵活的排种。目前，常见的勺轮式排种器的结构构造及主要组成部分见图 1~3。2 勺轮式排种器的工作原理勺轮式排种器一般由排种器壳体、排种轮、排种轴、毛刷、毛刷托板、变速箱、隔板、种箱等零件组成，通过种箱将种子放入排种器中，然后通过排种轮进行圆周运动，将放入的种子分开，通过落种部分将种子排进土地中，在该过程中变速箱控制排种的速度，而毛刷负责清理多余的种子，避免种子的浪费。通过在安徽农业大学工学院排种器实验台进行排种实验，得到转速与播量、破碎率、排种均匀性变异系数的关系，从而得到转速对排种的影响，并根据种子的...
