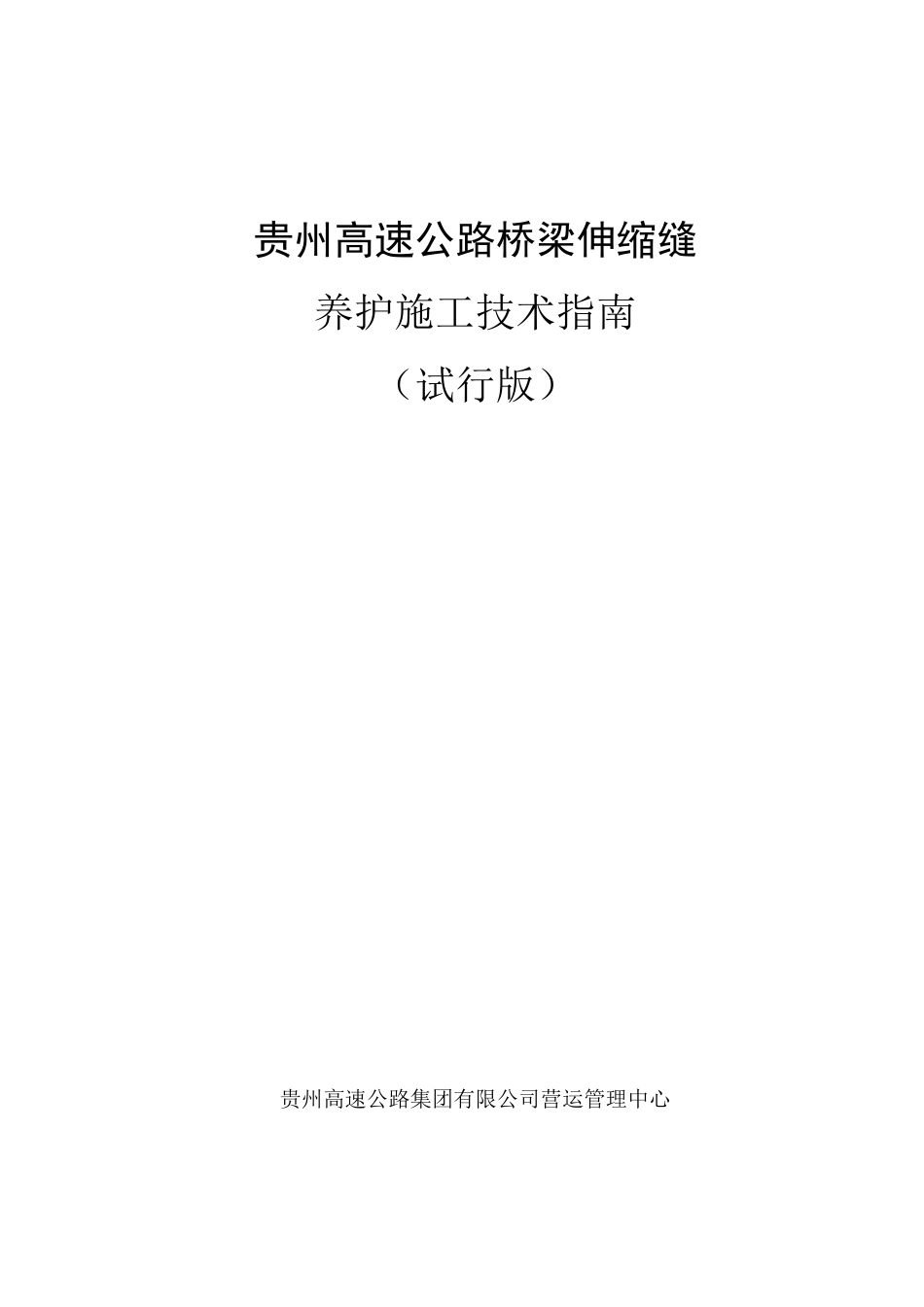

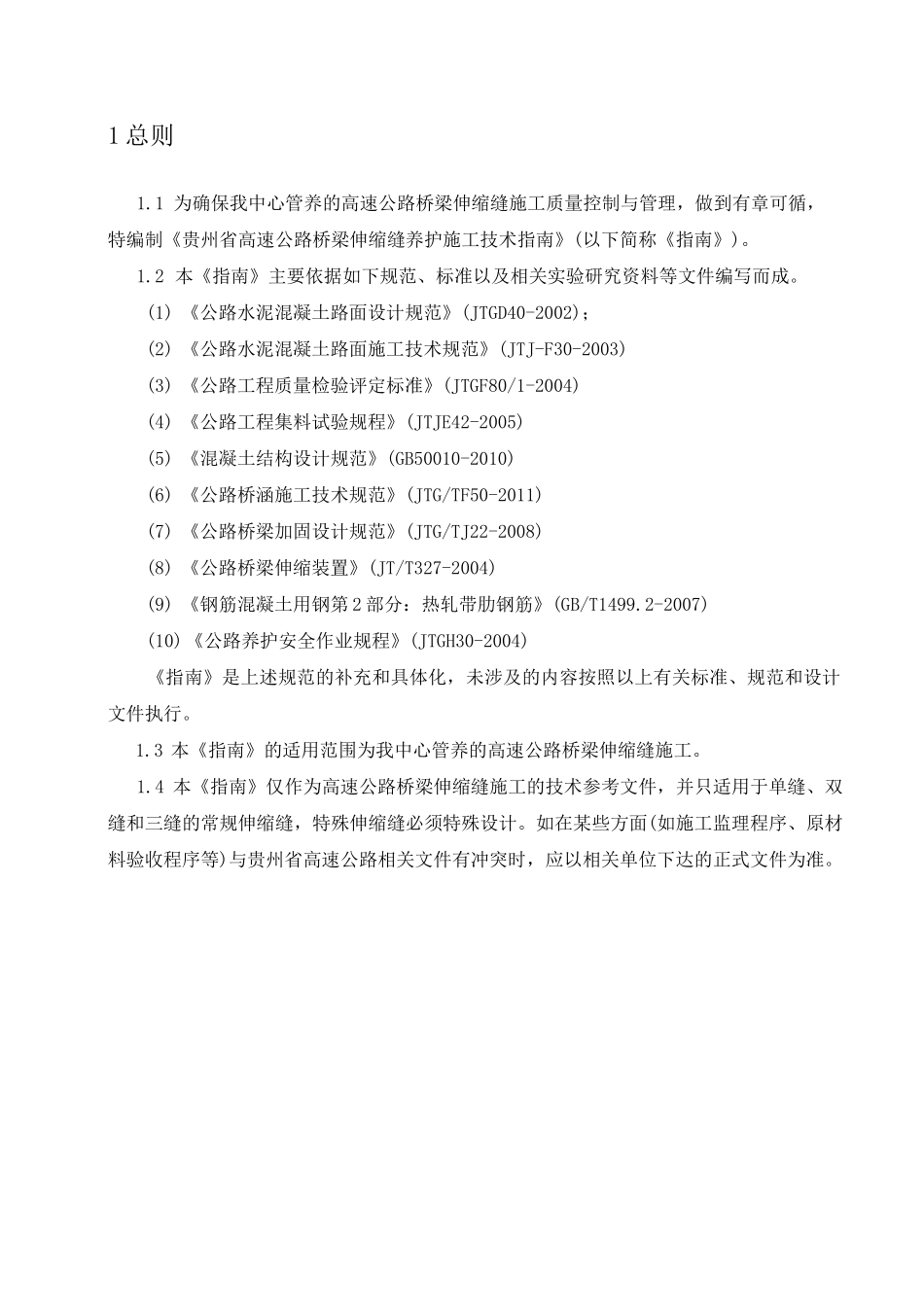

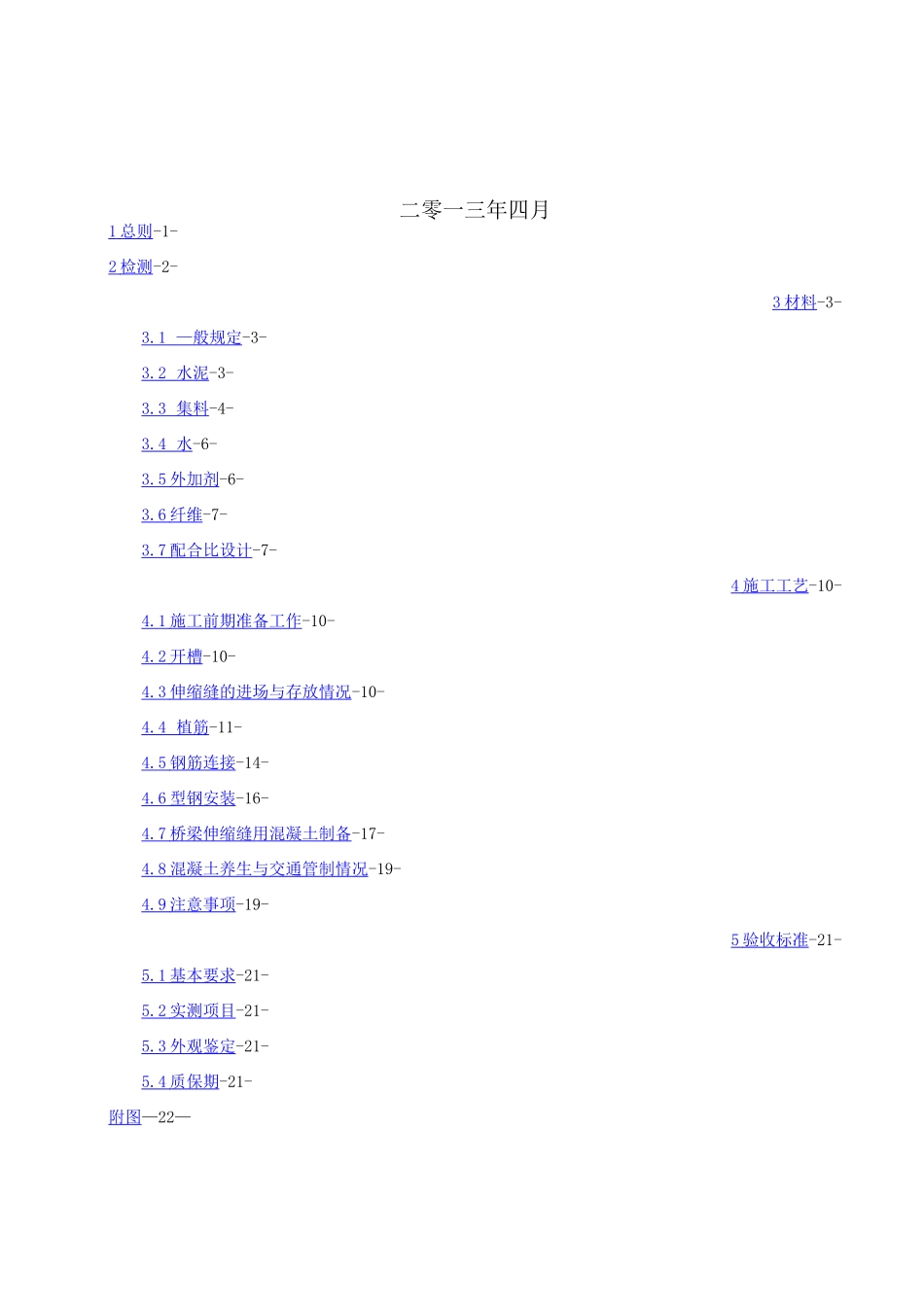

贵州高速公路桥梁伸缩缝养护施工技术指南（试行版）贵州高速公路集团有限公司营运管理中心二零一三年四月1 总则 -1-2 检测 -2-3 材料 -3-3.1 — 般规定 -3-3.2 水泥 -3-3.3 集料 -4-3.4 水 -6-3.5 外加剂 -6-3.6 纤维 -7-3.7 配合比设计 -7-4 施工工艺 -10-4.1 施工前期准备工作 -10-4.2 开槽 -10-4.3 伸缩缝的进场与存放情况 -10-4.4 植筋 -11-4. 5 钢筋连接 -14-4.6 型钢安装 -16-4.7 桥梁伸缩缝用混凝土制备 -17-4.8 混凝土养生与交通管制情况 -19-4.9 注意事项 -19-5 验收标准 -21-5.1 基本要求 -21-5.2 实测项目 -21-5.3 外观鉴定 -21-5.4 质保期 -21-附图—22—1 总则1.1 为确保我中心管养的高速公路桥梁伸缩缝施工质量控制与管理，做到有章可循，特编制《贵州省高速公路桥梁伸缩缝养护施工技术指南》(以下简称《指南》)。1.2 本《指南》主要依据如下规范、标准以及相关实验研究资料等文件编写而成。(1) 《公路水泥混凝土路面设计规范》(JTGD40-2002)；(2) 《公路水泥混凝土路面施工技术规范》(JTJ-F30-2003)(3) 《公路工程质量检验评定标准》(JTGF80/1-2004)(4) 《公路工程集料试验规程》(JTJE42-2005)(5) 《混凝土结构设计规范》(GB50010-2010)(6) 《公路桥涵施工技术规范》(JTG/TF50-2011)(7) 《公路桥梁加固设计规范》(JTG/TJ22-2008)(8) 《公路桥梁伸缩装置》(JT/T327-2004)(9) 《钢筋混凝土用钢第 2 部分：热轧带肋钢筋》(GB/T1499.2-2007)(10)《公路养护安全作业规程》(JTGH30-2004)《指南》是上述规范的补充和具体化，未涉及的内容按照以上有关标准、规范和设计文件执行。1.3 本《指南》的适用范围为我中心管养的高速公路桥梁伸缩缝施工。1.4 本《指南》仅作为高速公路桥梁伸缩缝施工的技术参考文件，并只适用于单缝、双缝和三缝的常规伸缩缝，特殊伸缩缝必须特殊设计。如在某些方面(如施工监理程序、原材料验收程序等)与贵州省高速公路相关文件有冲突时，应以相关单位下达的正式文件为准。2 检测2.1 在对伸缩缝进行维修养护处理前，应对其伸缩缝进行检测，对伸缩缝的病害进行统计并对病害产生的原因进行分析。2.2 对伸缩缝检测主要包括：伸缩缝病害调查、伸缩缝锚固混凝土强度测试、桥跨结构支座检查、桥梁下部结构基础检查等，必要时应凿开局部的锚固混凝土，对伸缩缝的安装质量和钢筋锚固等隐蔽部位进行检查。2.3 应对桥梁伸缩缝的检测出具检测报告、分...
