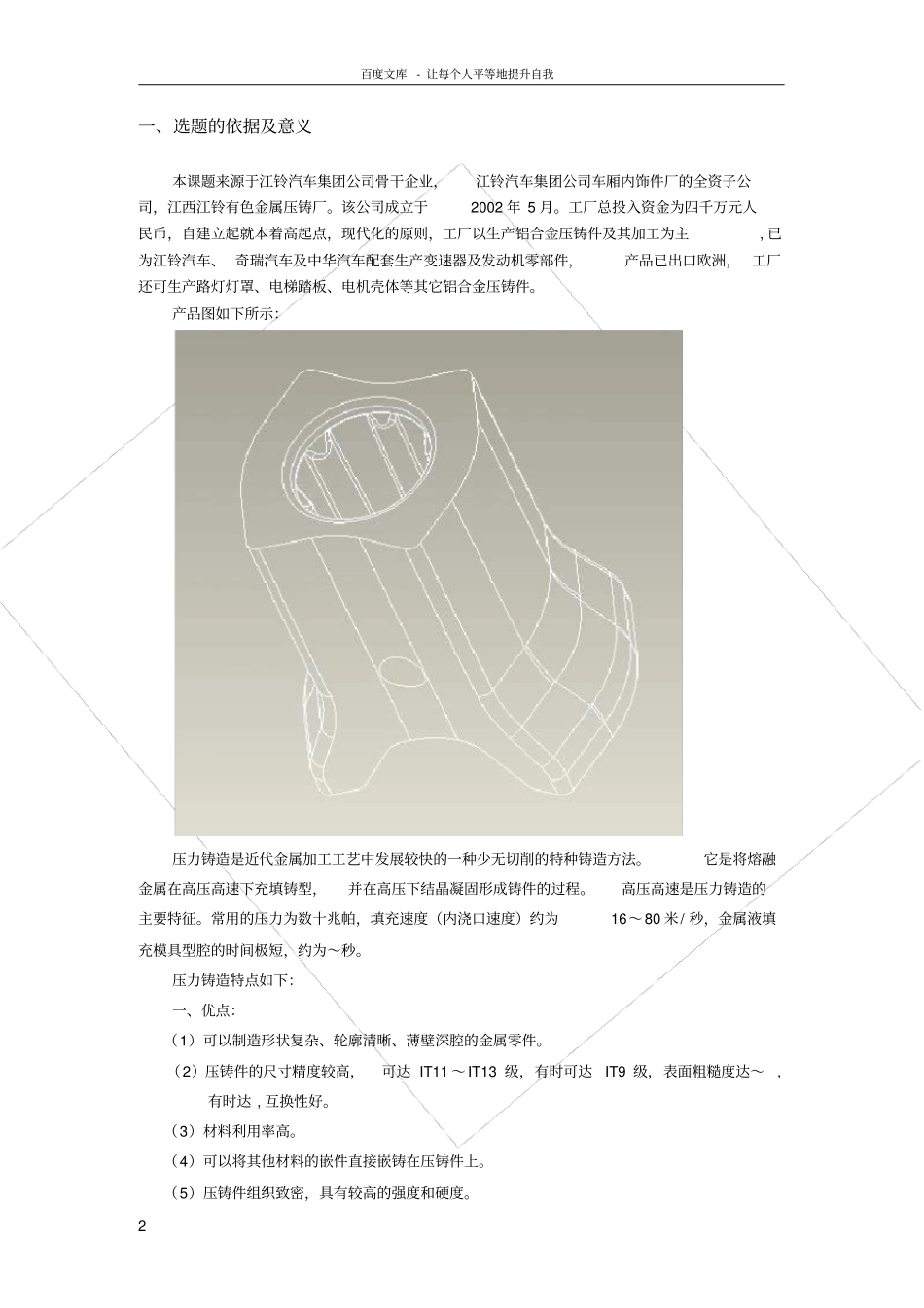

百度文库- 让每个人平等地提升自我1 本科生毕业设计（论文）开题报告题目：压铸工艺与模具设计学院：机电工程学院系机械工程系专业：材料成型及控制工程班级：材成 041 班学号：61 姓名：指导教师：填表日期：百度文库- 让每个人平等地提升自我2 一、选题的依据及意义本课题来源于江铃汽车集团公司骨干企业，江铃汽车集团公司车厢内饰件厂的全资子公司，江西江铃有色金属压铸厂。该公司成立于2002 年 5 月。工厂总投入资金为四千万元人民币，自建立起就本着高起点，现代化的原则，工厂以生产铝合金压铸件及其加工为主, 已为江铃汽车、 奇瑞汽车及中华汽车配套生产变速器及发动机零部件，产品已出口欧洲， 工厂还可生产路灯灯罩、电梯踏板、电机壳体等其它铝合金压铸件。产品图如下所示：压力铸造是近代金属加工工艺中发展较快的一种少无切削的特种铸造方法。它是将熔融金属在高压高速下充填铸型，并在高压下结晶凝固形成铸件的过程。高压高速是压力铸造的主要特征。常用的压力为数十兆帕，填充速度（内浇口速度）约为16～80 米/ 秒，金属液填充模具型腔的时间极短，约为～秒。压力铸造特点如下：一、优点：（1）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。（2）压铸件的尺寸精度较高，可达 IT11 ～IT13 级，有时可达IT9 级，表面粗糙度达～,有时达 , 互换性好。（3）材料利用率高。（4）可以将其他材料的嵌件直接嵌铸在压铸件上。（5）压铸件组织致密，具有较高的强度和硬度。百度文库- 让每个人平等地提升自我3 （6）可以实现自动化生产。二、缺点：（1）由于高速充填，快速冷却，形腔中气体来不及排出，致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。（2）压铸机和压铸模质量昂贵，不适合小批量生产。（3）压铸件尺寸受到限制。（4）压铸合金种类受到限制。在此之上还发展出多种特殊压铸工艺，以解决压铸件的气孔和疏松问题。迄今为止主要有真空压铸、充氧压铸、精速密压铸、半固态压铸等。由于用这种方法生产产品具有生产效率高，工序简单， 铸件公差等级较高，表面粗糙度好，机械强度大，可以省去大量的机械加工工序和设备，节约原材料等优点，且其缺点可以通过特殊压铸得到有效的克服，所以现已成为我国铸造业中的一个重要组成部分。本次毕业设计正是利用CAD技术来完成压铸模的设计。通过本次毕业设计，不仅可以巩固所学的理论知识，还可以培养运用所学专业理论知识的能力，同时提高了应用Pro/E...
