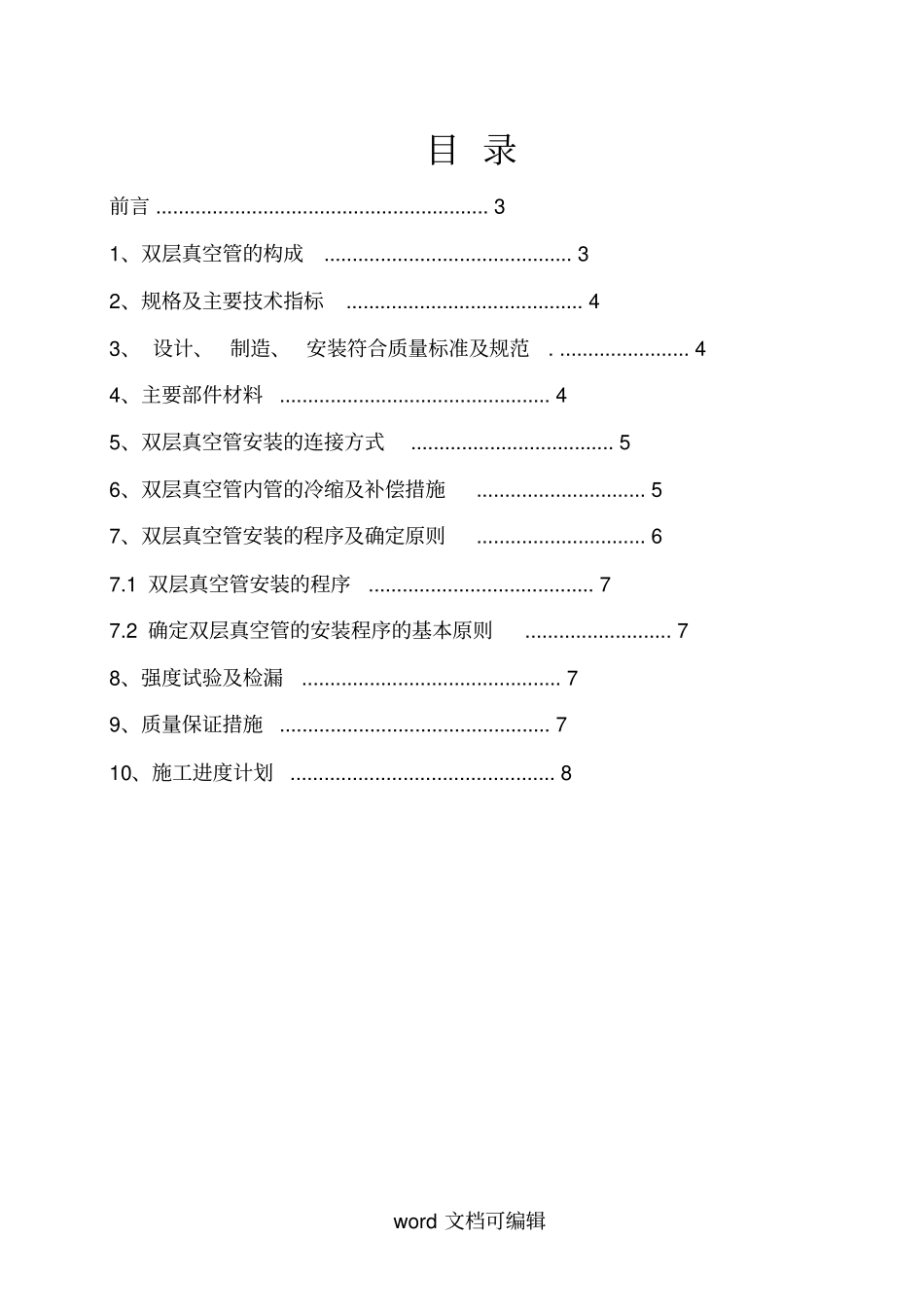

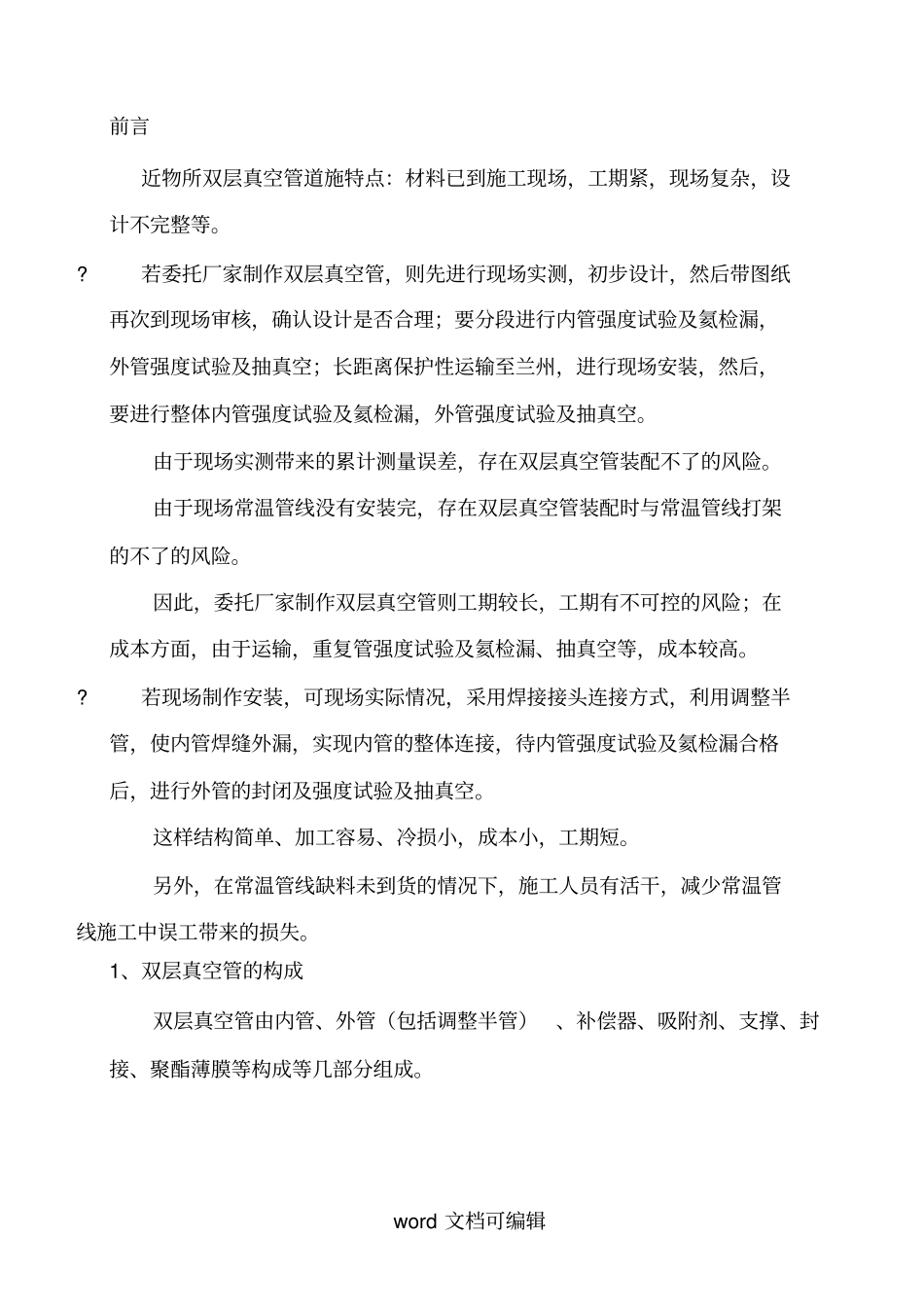

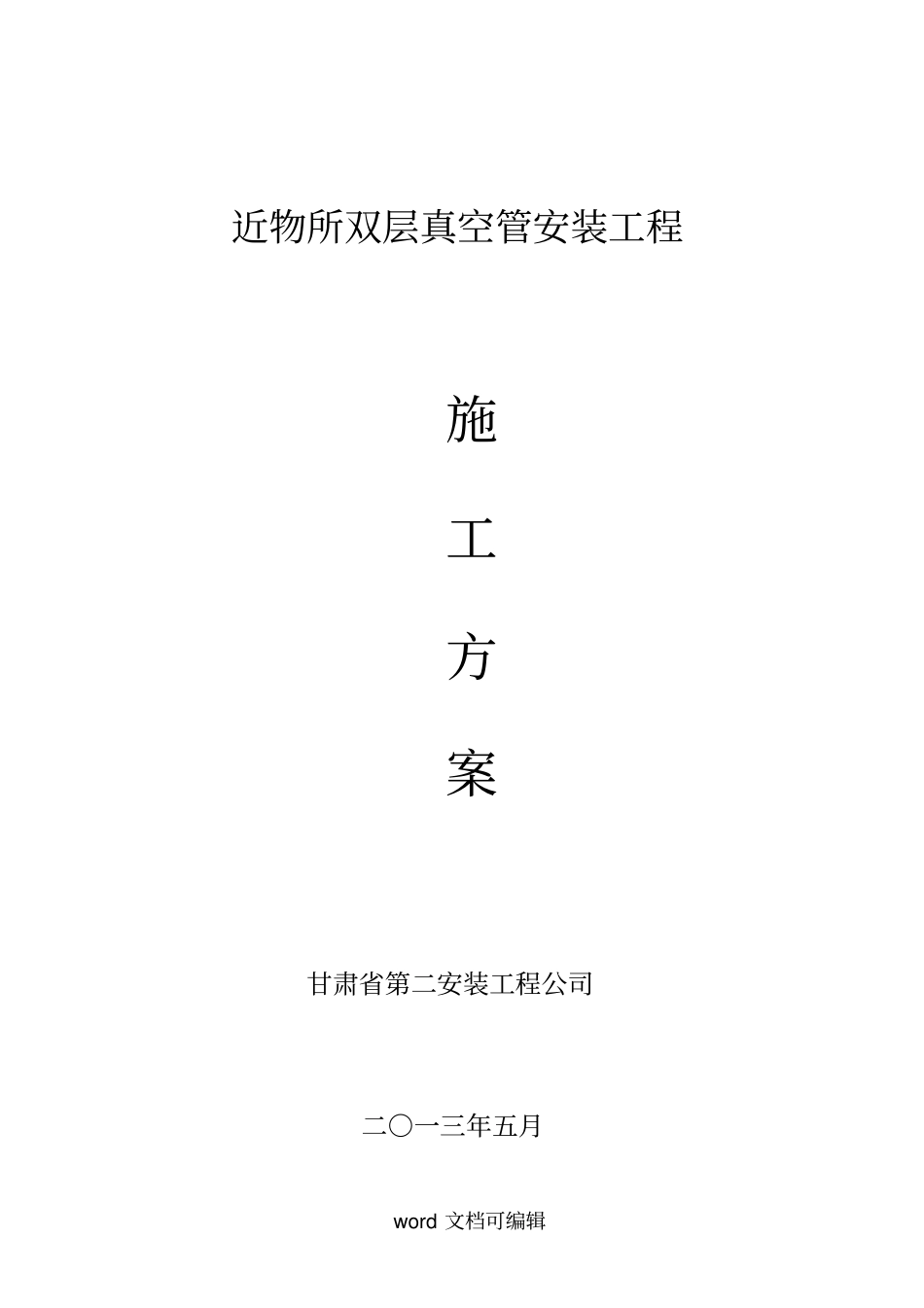

word 文档可编辑近物所双层真空管安装工程施工方案甘肃省第二安装工程公司二○一三年五月word 文档可编辑目 录前言 ........................................................... 31、双层真空管的构成............................................ 32、规格及主要技术指标.......................................... 43、 设计、制造、 安装符合质量标准及规范. ....................... 44、主要部件材料................................................ 45、双层真空管安装的连接方式 .................................... 56、双层真空管内管的冷缩及补偿措施 .............................. 57、双层真空管安装的程序及确定原则 .............................. 67.1 双层真空管安装的程序........................................ 77.2 确定双层真空管的安装程序的基本原则.......................... 78、强度试验及检漏.............................................. 79、质量保证措施................................................ 710、施工进度计划............................................... 8word 文档可编辑前言近物所双层真空管道施特点：材料已到施工现场，工期紧，现场复杂，设计不完整等。?若委托厂家制作双层真空管，则先进行现场实测，初步设计，然后带图纸再次到现场审核，确认设计是否合理；要分段进行内管强度试验及氦检漏，外管强度试验及抽真空；长距离保护性运输至兰州，进行现场安装，然后，要进行整体内管强度试验及氦检漏，外管强度试验及抽真空。由于现场实测带来的累计测量误差，存在双层真空管装配不了的风险。由于现场常温管线没有安装完，存在双层真空管装配时与常温管线打架的不了的风险。因此，委托厂家制作双层真空管则工期较长，工期有不可控的风险；在成本方面，由于运输，重复管强度试验及氦检漏、抽真空等，成本较高。?若现场制作安装，可现场实际情况，采用焊接接头连接方式，利用调整半管，使内管焊缝外漏，实现内管的整体连接，待内管强度试验及氦检漏合格后，进行外管的封闭及强度试验及抽真空。这样结构简单、加工容易、冷损小，成本小，工期短。另外，在常温管线缺料未到货的情况下，施工人员有活干，减少常温管线施工中误工带来的损失。1、双层真空管的构成双层真空管由内管、外管（包括调整半管）、补偿器、吸附剂、支撑、封接、聚酯薄膜等构成等...
