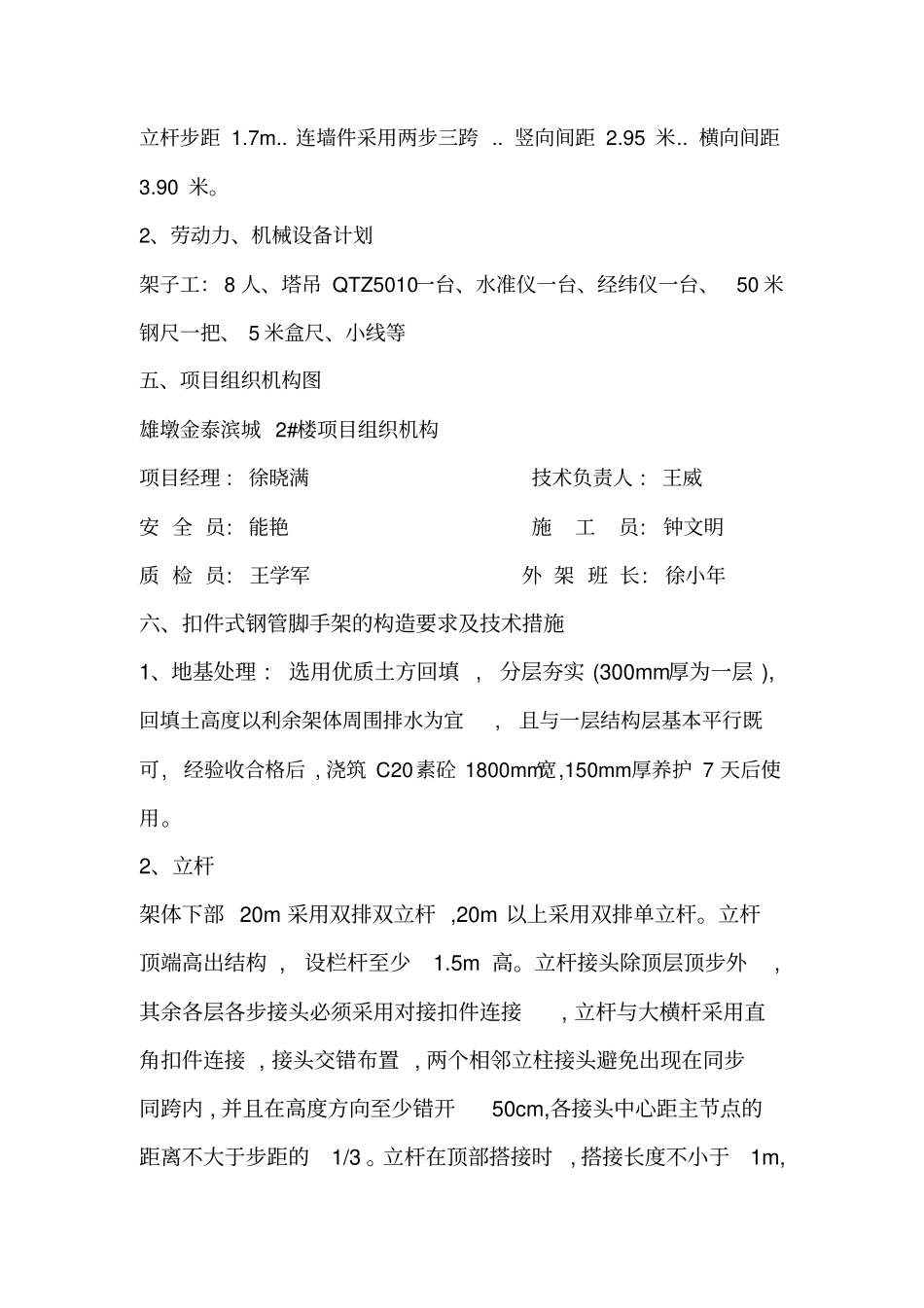

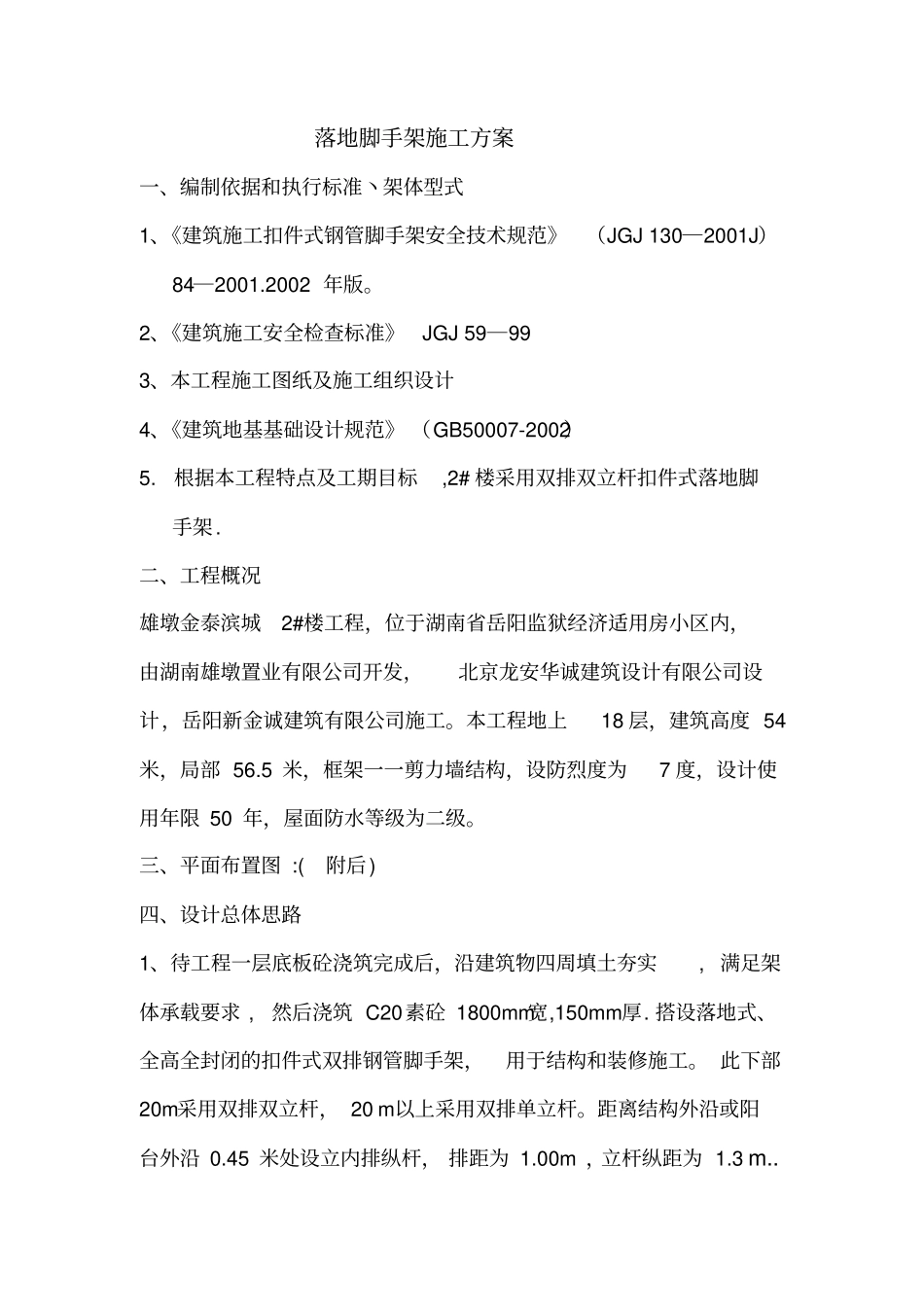

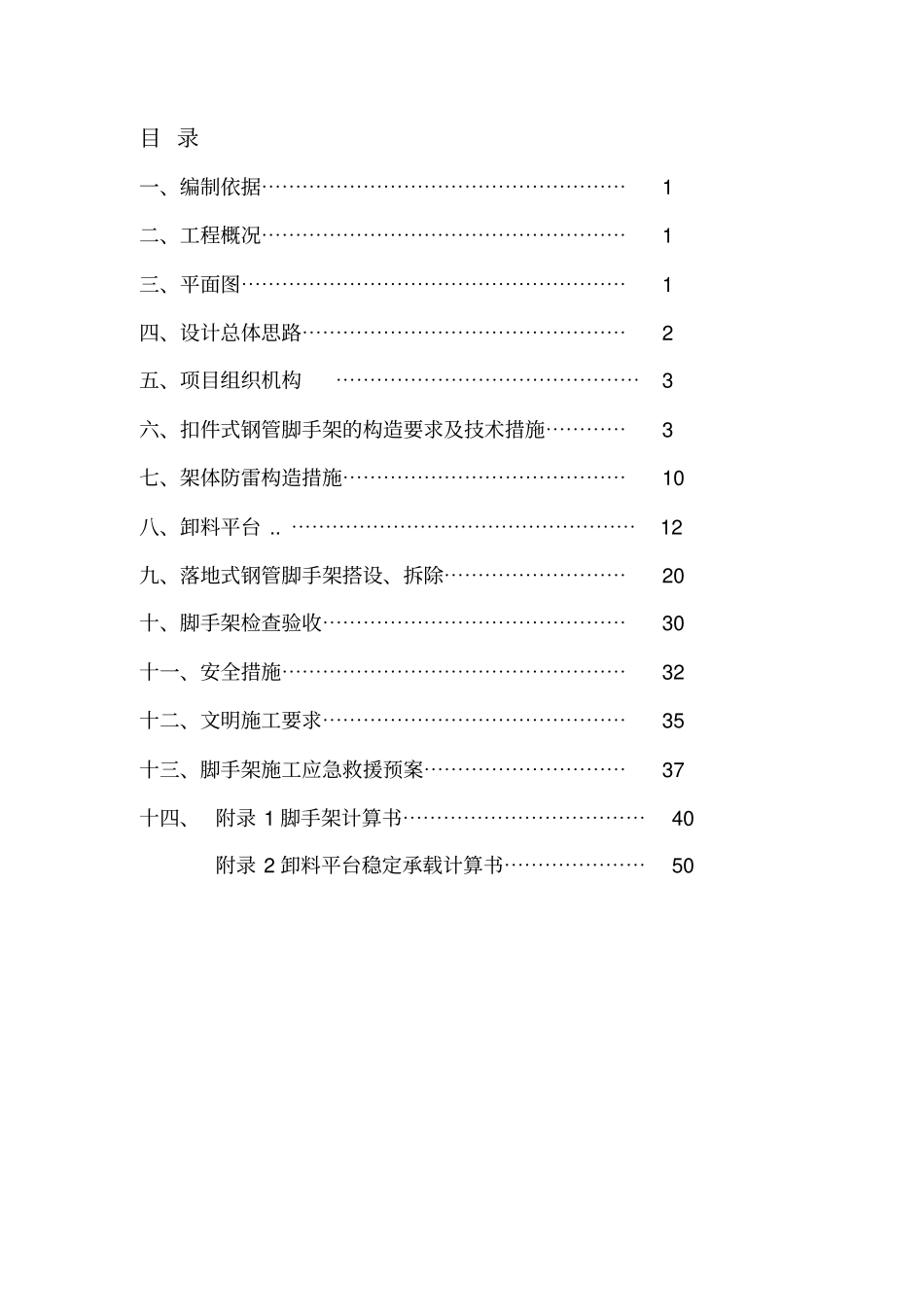

目 录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 三、平面图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 四、设计总体思路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 五、项目组织机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 六、扣件式钢管脚手架的构造要求及技术措施⋯⋯⋯⋯3 七、架体防雷构造措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 八、卸料平台 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12九、落地式钢管脚手架搭设、拆除⋯⋯⋯⋯⋯⋯⋯⋯⋯20 十、脚手架检查验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30 十一、安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32 十二、文明施工要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35 十三、脚手架施工应急救援预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37 十四、 附录 1 脚手架计算书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40附录 2 卸料平台稳定承载计算书⋯⋯⋯⋯⋯⋯⋯50落地脚手架施工方案一、编制依据和执行标准丶架体型式1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130―2001J）84―2001.2002 年版。2、《建筑施工安全检查标准》JGJ 59―993、本工程施工图纸及施工组织设计4、《建筑地基基础设计规范》 （GB50007-2002）5.根据本工程特点及工期目标,2# 楼采用双排双立杆扣件式落地脚手架. 二、工程概况雄墩金泰滨城2#楼工程，位于湖南省岳阳监狱经济适用房小区内，由湖南雄墩置业有限公司开发，北京龙安华诚建筑设计有限公司设计，岳阳新金诚建筑有限公司施工。本工程地上18 层，建筑高度 54米，局部 56.5 米，框架一一剪力墙结构，设防烈度为7 度，设计使用年限 50 年，屋面防水等级为二级。三、平面布置图 :(附后) 四、设计总体思路1、待工程一层底板砼浇筑完成后，沿建筑物四周填土夯实, 满足架体承载要求 ,然后浇筑 C20素砼 1800mm宽,150mm厚. 搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于结构和装修施工。 此下部20m采用双排双立杆， 20 m以上采用双排单立杆。距离结构外沿或阳台外沿 0.45 米处设立内排纵杆， 排距为 1.00m ，立杆纵距为 1.3 m..立杆步距 1.7m.. 连墙件采用两步三跨 .. 竖向间距 2.95 米.. 横向间距3.90 米。2、劳动力、机械设备计划架子工： 8 人、塔吊 QTZ5010一台、水准仪一台、经纬仪一台、50 米钢尺一把、 5 米盒尺、小线等五、项目组织机构图雄墩金泰滨城 2#楼项目组织机构项目经理 ...
