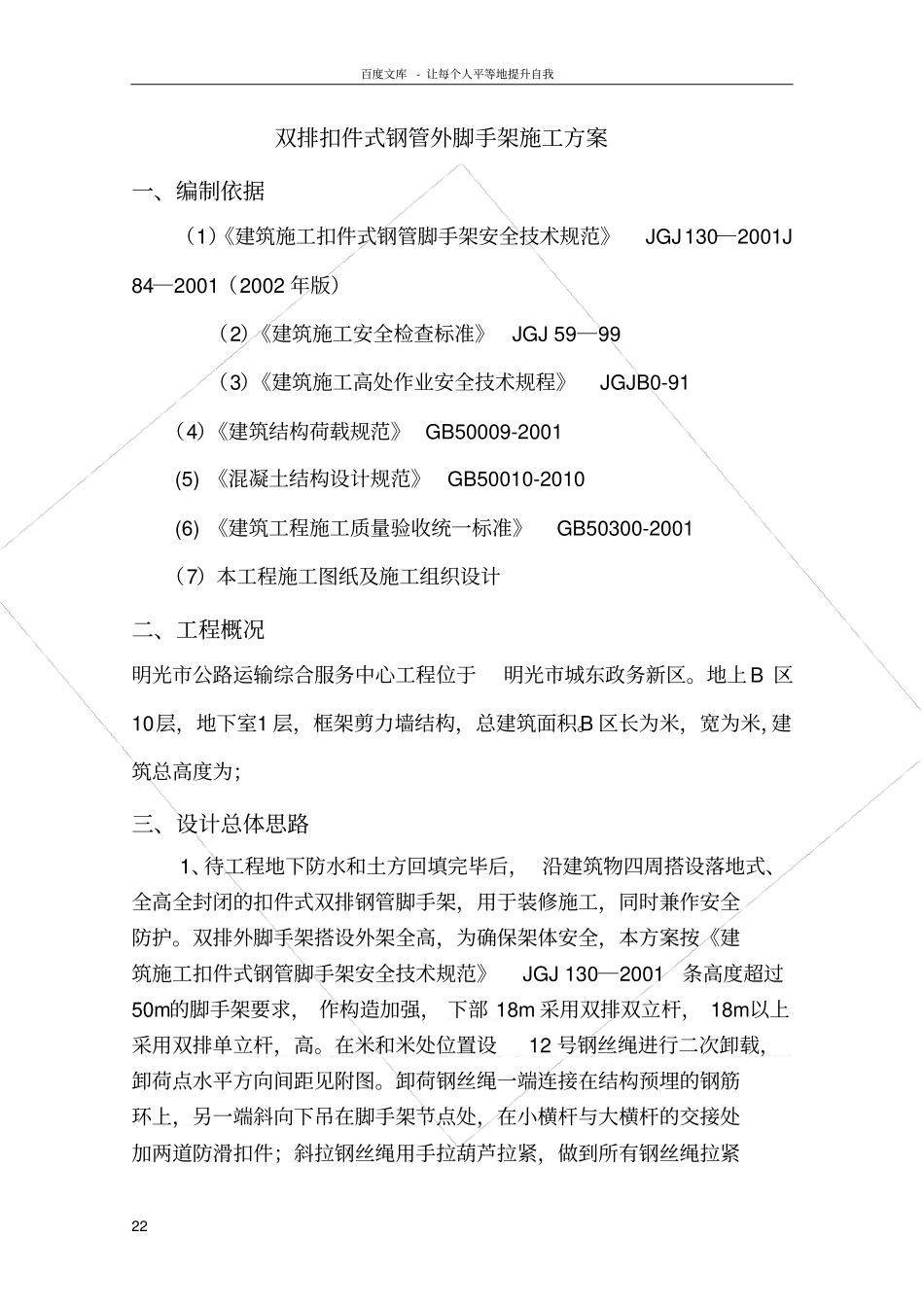

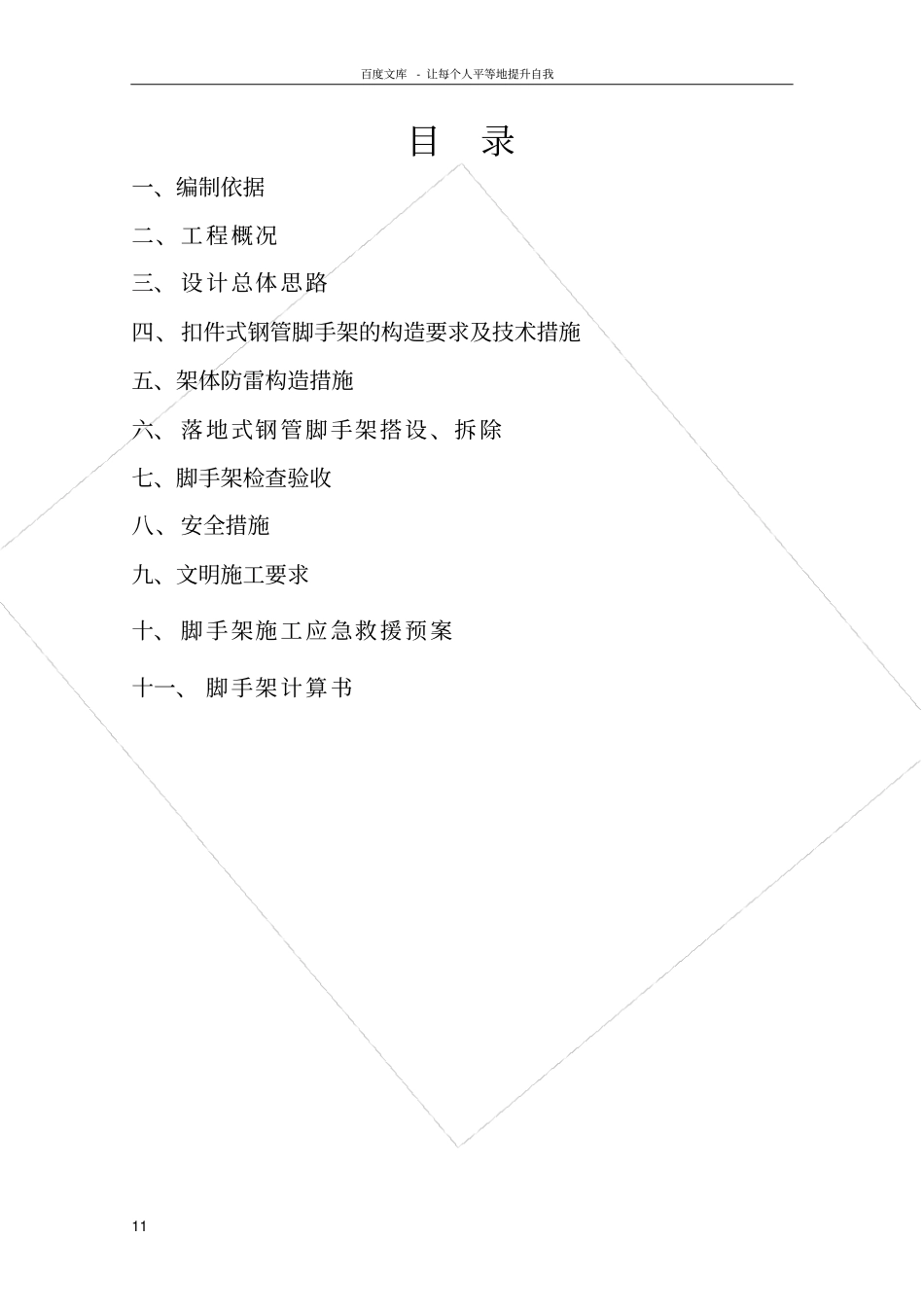

百度文库- 让每个人平等地提升自我11 目录一、编制依据二、工程概况三、 设计总体思路四、扣件式钢管脚手架的构造要求及技术措施五、架体防雷构造措施六、 落地式钢管脚手架搭设、拆除七、脚手架检查验收八、安全措施九、文明施工要求十、 脚手架施工应急救援预案十一、 脚手架计算书百度文库- 让每个人平等地提升自我22 双排扣件式钢管外脚手架施工方案一、编制依据（1）《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130―2001J 84―2001（2002 年版）（2）《建筑施工安全检查标准》JGJ 59―99（3）《建筑施工高处作业安全技术规程》JGJB0-91 （4）《建筑结构荷载规范》 GB50009-2001 (5) 《混凝土结构设计规范》GB50010-2010 (6) 《建筑工程施工质量验收统一标准》GB50300-2001 （7）本工程施工图纸及施工组织设计二、工程概况明光市公路运输综合服务中心工程位于明光市城东政务新区。地上B 区10层，地下室1 层，框架剪力墙结构，总建筑面积。B 区长为米，宽为米，建筑总高度为；三、设计总体思路1、待工程地下防水和土方回填完毕后， 沿建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于装修施工，同时兼作安全防护。双排外脚手架搭设外架全高，为确保架体安全，本方案按《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130―2001条高度超过50m的脚手架要求， 作构造加强， 下部 18m 采用双排双立杆， 18m以上采用双排单立杆，高。在米和米处位置设12 号钢丝绳进行二次卸载，卸荷点水平方向间距见附图。卸荷钢丝绳一端连接在结构预埋的钢筋环上，另一端斜向下吊在脚手架节点处，在小横杆与大横杆的交接处加两道防滑扣件；斜拉钢丝绳用手拉葫芦拉紧，做到所有钢丝绳拉紧百度文库- 让每个人平等地提升自我33 程度基本相同，避免钢丝绳受力不均匀。吊点必须在立杆与大横杆、小横杆交点处，钢丝绳必须由大横杆底部兜紧；吊点处应增设两根小横杆，一根与立杆卡牢，一根与大横杆卡牢。钢丝绳的上端穿过预埋的钢筋环上。卸荷钢丝绳采用骑马式卡扣固定端头，每个固定点不少于3 个卡扣（同向），钢丝绳自由端回扣至端头卡扣内，搭接钢丝绳亦采用此种方式。钢丝绳与混凝土接触面之间加垫旧橡胶块，以防止混凝土磨损钢绳。脚手架采用双排， 外架立杆距离结构外沿或阳台外沿米，横距为 ，立杆纵距为，立杆步距，连墙件采用两步三跨。 2 、劳动力、机械设备计划架子工： 8人、水准仪一台经纬仪一台、 50...
