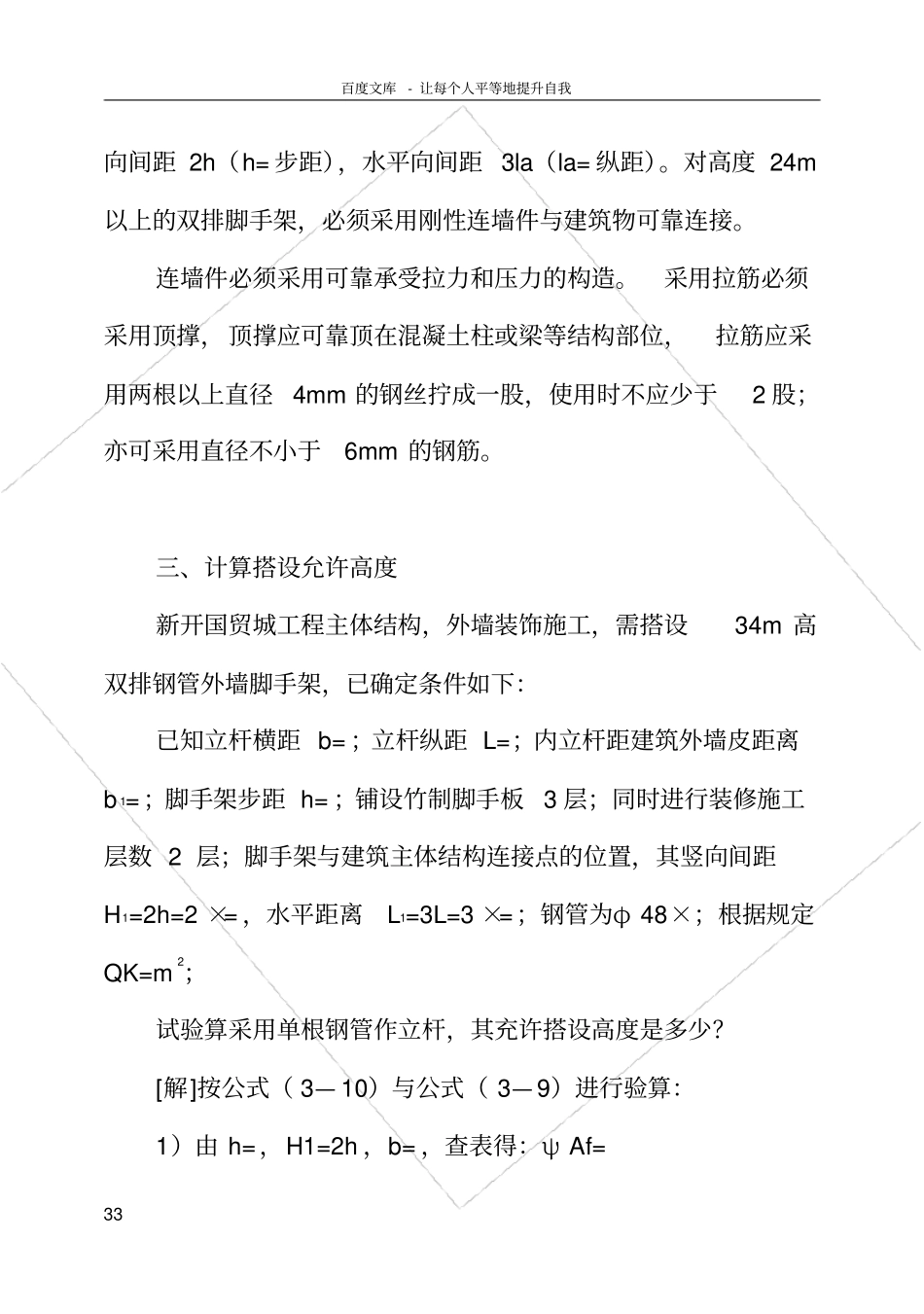

百度文库- 让每个人平等地提升自我11 双排钢管脚手架搭设施工方案一、搭设方案材料及规格选择：根据JGJ130—2001 规范要求，建筑物高度 24m 以上采用钢管双排外墙脚手架，钢管尺寸为Ф 48×，并使用钢扣件。搭设尺寸搭设总高度： 要求外架超出建筑物总高度， 里排立杆低于檐口，本工程最高处立杆高度为34m。搭设要求：双排搭设，全封闭式安全网（*6）封闭防护。构造要求1）杆：立杆纵距（纵向）1600mm，立杆横距（宽）1050mm ，水平杆步高1800mm ，连墙杆间距坚直3600mm ，水平距4800mm（即二点三跨）；里排距建筑物 300mm ；详见双排钢管脚手架横剖立面示意图。2）双排立杆下铺100mm 厚素砼硬地坪，钢管架外四周浇300 宽素砼排水沟，排水沟外搭设钢管围护， 围护高为 1100mm ，并用红白柒分色油柒。百度文库- 让每个人平等地提升自我22 3）钢管架内外立杆下，素砼硬地坪面沿内外立杆纵向铺垫200mm 宽，50mm 厚木板，木板上再铺立杆铸铁座垫（底座）。4）钢管架外铡四周每步立杆内脚手板上口，铺侧立 200mm×30mm 木板踢脚板，固定在外立杆上。5 ） 外 立 杆 四 周 内 侧 纵 向 设 水 平 扶 手 杆 ， 扶 手 高 度 为1100mm 。二、钢管脚手架搭设技术措施横向主节点必须设置一根横向水平杆， 用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm ，在双排脚手架中，靠墙一端的外伸长度a 不应大于，且不应大于500mm ；脚手架必须设置横向扫地杆。 纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm 处的立杆上。 横向扫地杆亦应采用直角扣件固定在紧靠纵各扫地杆下方的立杆上。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。立杆必须用连墙件与建筑物可靠连接，连墙件布置间距： 竖百度文库- 让每个人平等地提升自我33 向间距 2h（h= 步距），水平向间距 3la（la= 纵距）。对高度 24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。连墙件必须采用可靠承受拉力和压力的构造。采用拉筋必须采用顶撑，顶撑应可靠顶在混凝土柱或梁等结构部位，拉筋应采用两根以上直径4mm 的钢丝拧成一股，使用时不应少于2 股；亦可采用直径不小于6mm 的钢筋。三、计算搭设允许高度新开国贸城工程主体结构，外墙装饰施工，需搭设34m 高双排钢管外墙脚手架，已确定条件如下：已知立杆横距 b= ；立杆纵距 L=；内立杆...
