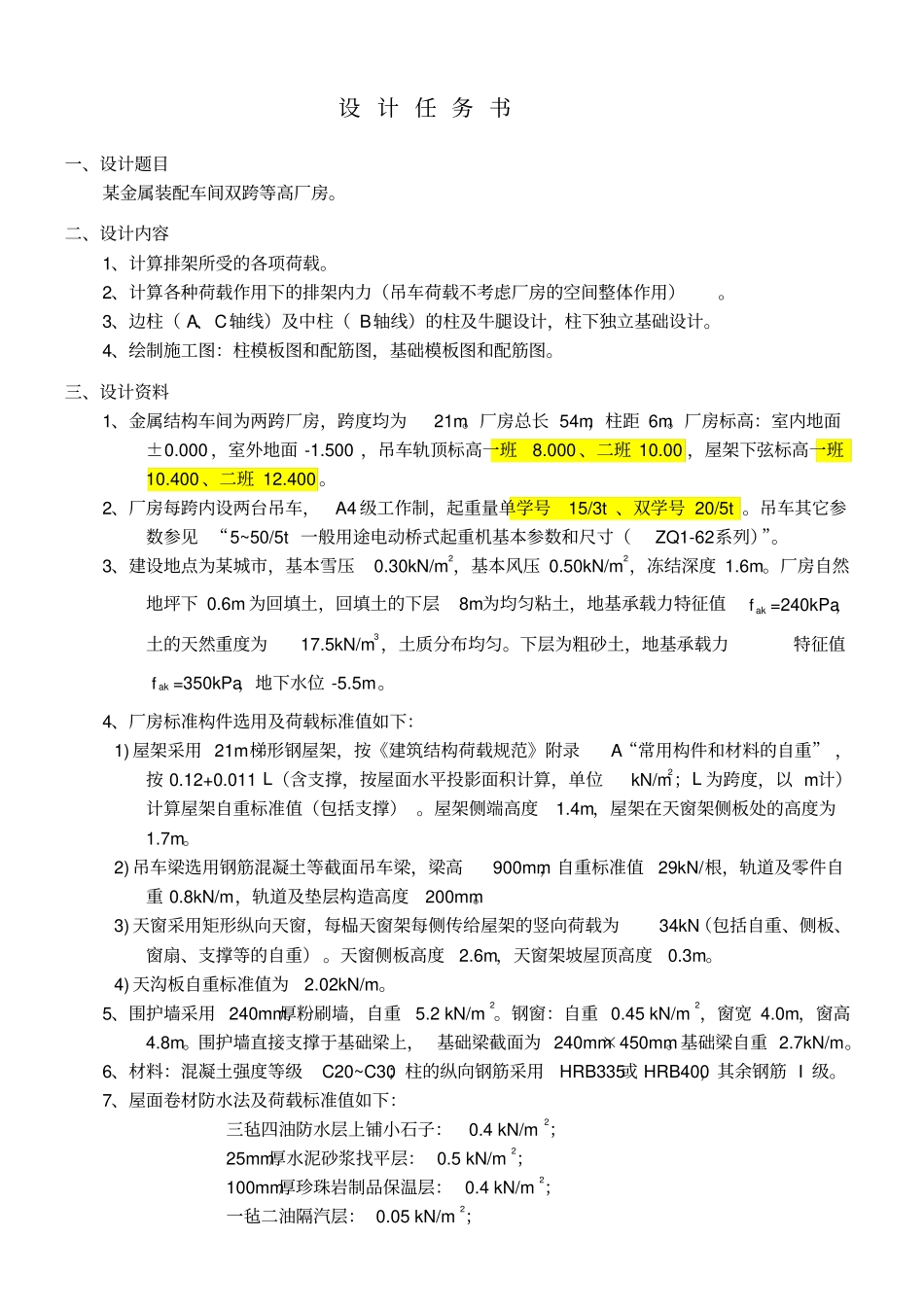

设 计 任 务 书一、设计题目某金属装配车间双跨等高厂房。二、设计内容1、计算排架所受的各项荷载。2、计算各种荷载作用下的排架内力（吊车荷载不考虑厂房的空间整体作用）。3、边柱（ A、C轴线）及中柱（ B轴线）的柱及牛腿设计，柱下独立基础设计。4、绘制施工图：柱模板图和配筋图，基础模板图和配筋图。三、设计资料1、金属结构车间为两跨厂房，跨度均为21m。厂房总长 54m，柱距 6m。厂房标高：室内地面±0.000 ，室外地面 -1.500 ，吊车轨顶标高一班8.000 、二班 10.00 ，屋架下弦标高一班10.400 、二班 12.400 。2、厂房每跨内设两台吊车，A4 级工作制，起重量单学号15/3t 、双学号 20/5t 。吊车其它参数参见 “5~50/5t 一般用途电动桥式起重机基本参数和尺寸（ZQ1-62系列）”。3、建设地点为某城市，基本雪压0.30kN/m2，基本风压 0.50kN/m2，冻结深度 1.6m。厂房自然地坪下 0.6m 为回填土，回填土的下层8m为均匀粘土，地基承载力特征值akf=240kPa，土的天然重度为17.5kN/m3，土质分布均匀。下层为粗砂土，地基承载力特征值akf=350kPa，地下水位 -5.5m。4、厂房标准构件选用及荷载标准值如下：1) 屋架采用 21m梯形钢屋架，按《建筑结构荷载规范》附录A“常用构件和材料的自重” ，按 0.12+0.011 L（含支撑，按屋面水平投影面积计算，单位kN/m2；L 为跨度，以 m计）计算屋架自重标准值（包括支撑） 。屋架侧端高度1.4m，屋架在天窗架侧板处的高度为1.7m。2) 吊车梁选用钢筋混凝土等截面吊车梁，梁高900mm，自重标准值29kN/根，轨道及零件自重 0.8kN/m，轨道及垫层构造高度200mm。3) 天窗采用矩形纵向天窗，每榀天窗架每侧传给屋架的竖向荷载为34kN（包括自重、侧板、窗扇、支撑等的自重） 。天窗侧板高度2.6m，天窗架坡屋顶高度0.3m。4) 天沟板自重标准值为2.02kN/m。5、围护墙采用 240mm厚粉刷墙，自重5.2 kN/m2。钢窗：自重 0.45 kN/m2，窗宽 4.0m，窗高4.8m。围护墙直接支撑于基础梁上， 基础梁截面为 240mm×450mm。基础梁自重 2.7kN/m。6、材料：混凝土强度等级C20~C30；柱的纵向钢筋采用HRB335或 HRB400，其余钢筋 I 级。7、屋面卷材防水法及荷载标准值如下：三毡四油防水层上铺小石子：0.4 kN/m2；25mm厚水泥砂浆找平层： 0.5 kN/m2；100mm厚珍珠岩制品保温层： 0.4 kN/m2；一毡二油隔汽层： 0.05 kN/m2；25mm厚水泥砂浆找平层： 0.5 kN/m2；6m预应力大型屋面板： 1.4...
