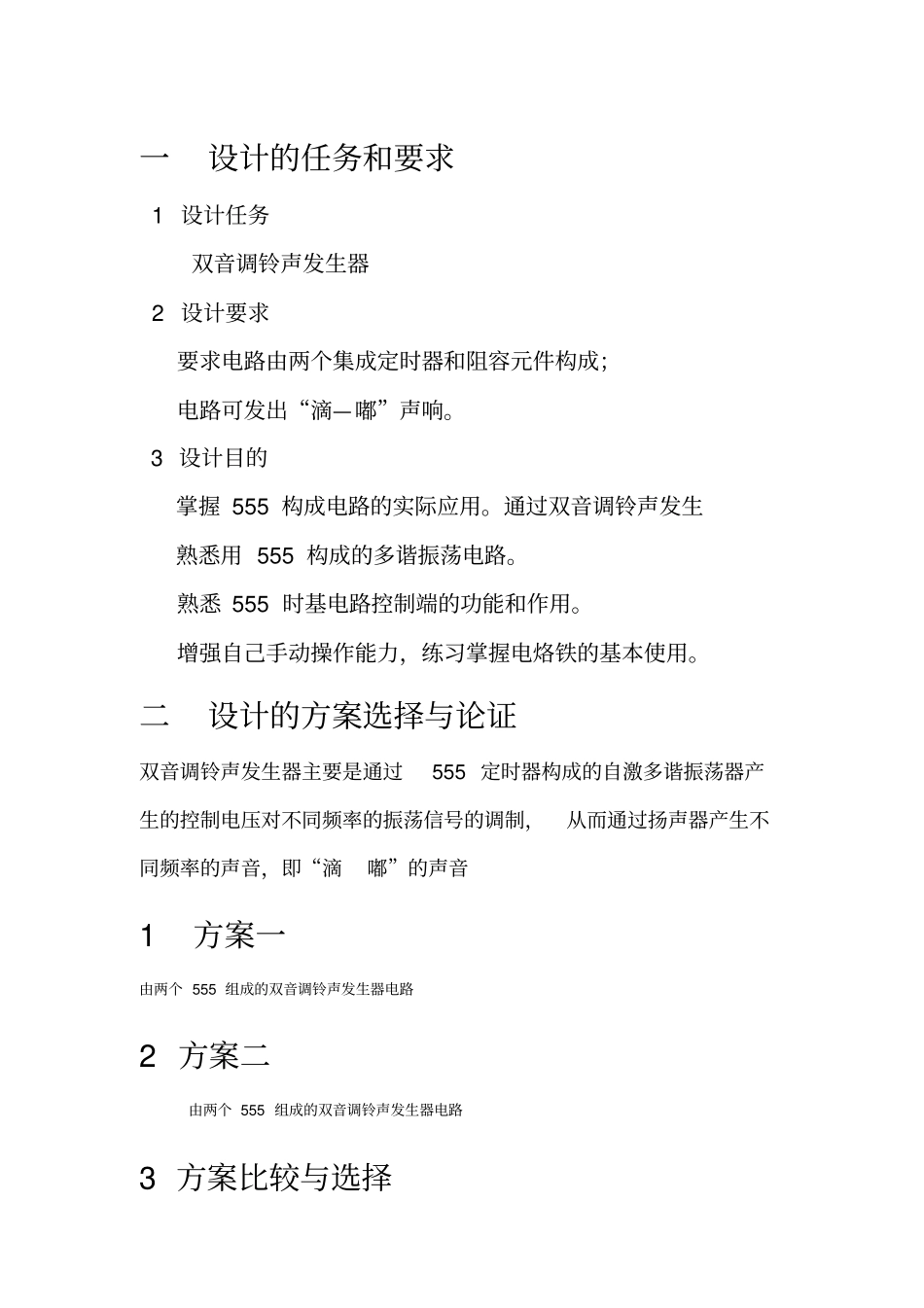

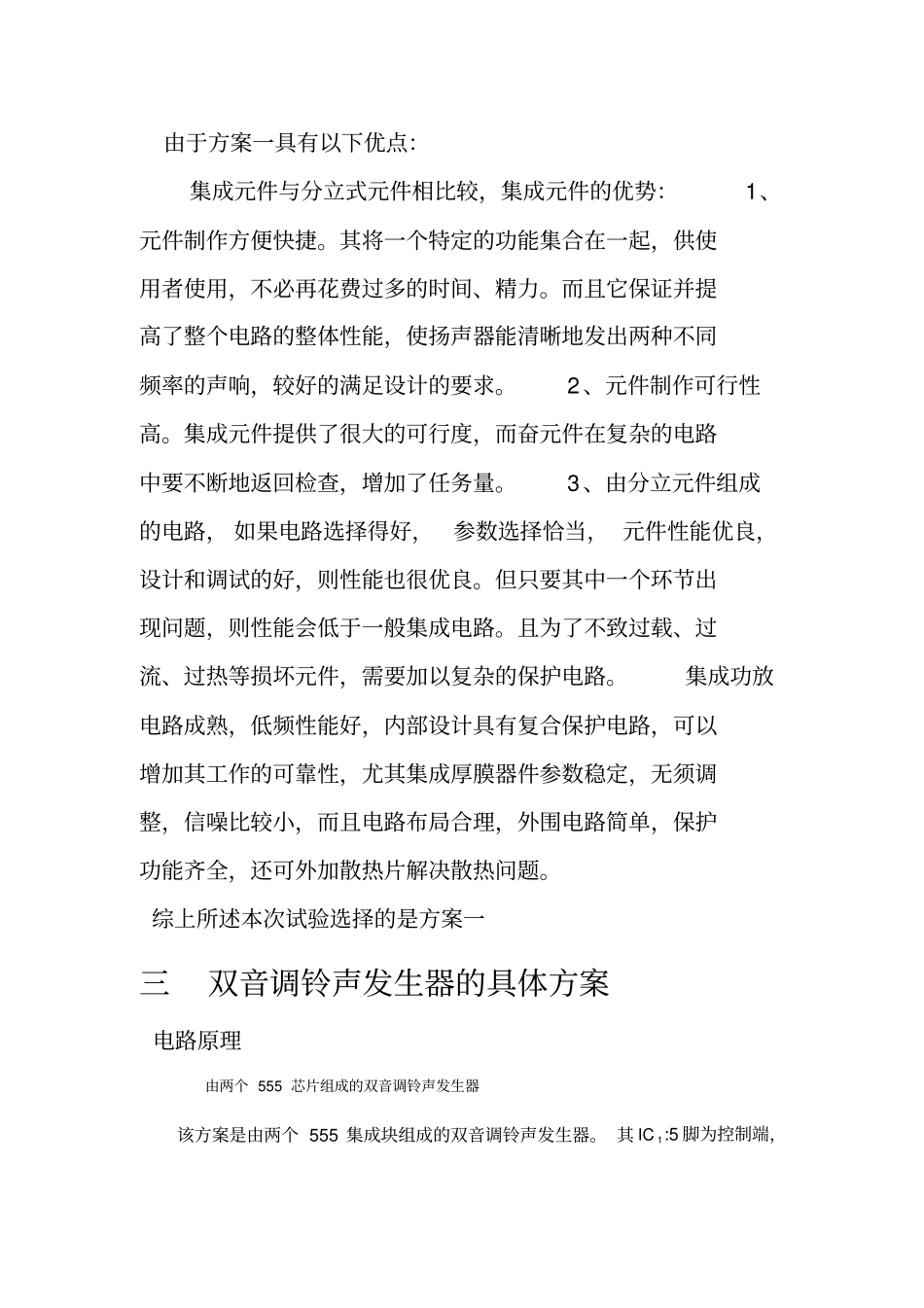

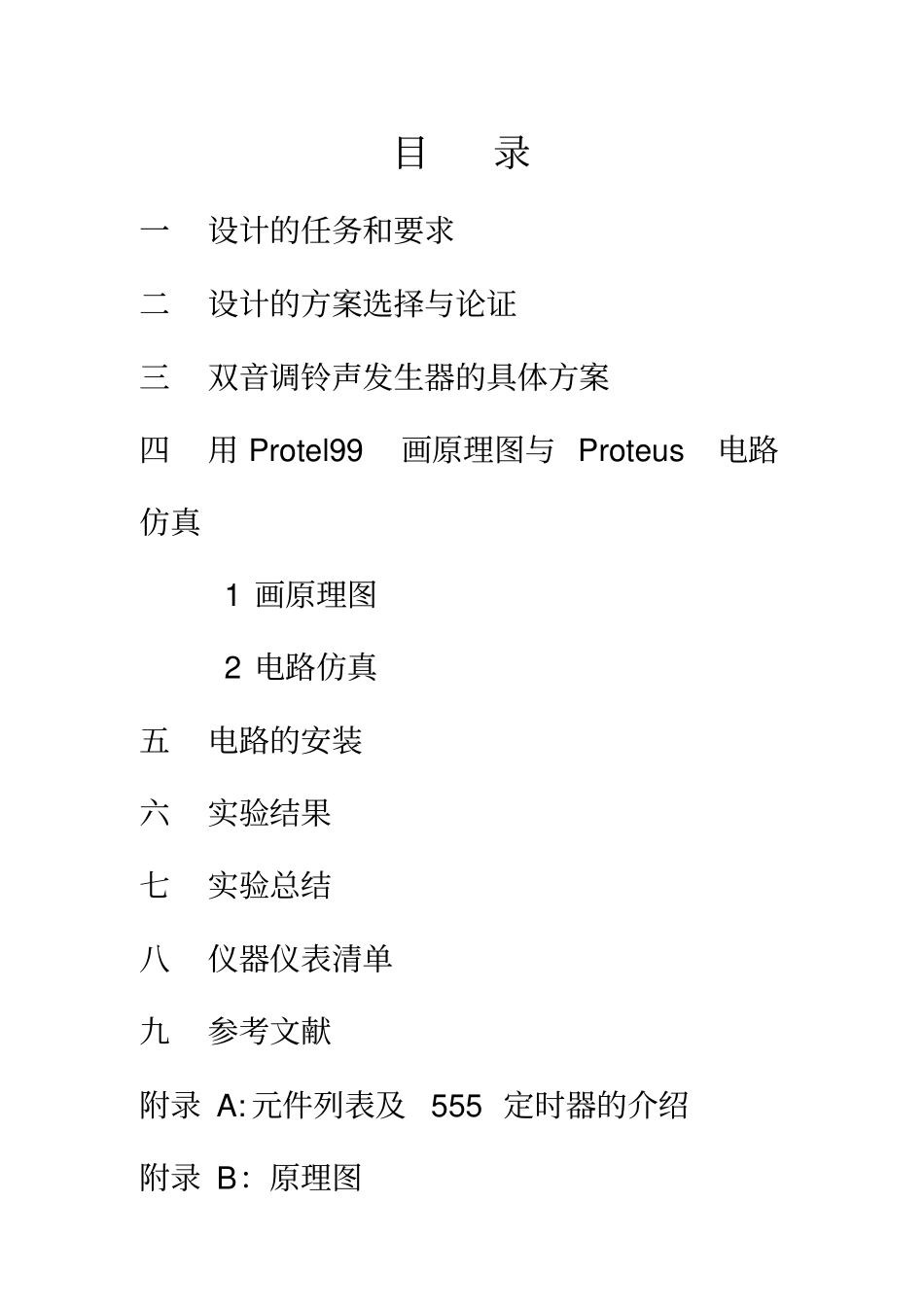

目录一设计的任务和要求二设计的方案选择与论证三双音调铃声发生器的具体方案四用 Protel99画原理图与 Proteus电路仿真1 画原理图2 电路仿真五电路的安装六实验结果七实验总结八仪器仪表清单九参考文献附录 A: 元件列表及555 定时器的介绍附录 B：原理图一设计的任务和要求1 设计任务双音调铃声发生器2 设计要求要求电路由两个集成定时器和阻容元件构成；电路可发出“滴—嘟”声响。3 设计目的掌握 555 构成电路的实际应用。通过双音调铃声发生熟悉用 555 构成的多谐振荡电路。熟悉 555 时基电路控制端的功能和作用。增强自己手动操作能力，练习掌握电烙铁的基本使用。二设计的方案选择与论证双音调铃声发生器主要是通过555 定时器构成的自激多谐振荡器产生的控制电压对不同频率的振荡信号的调制，从而通过扬声器产生不同频率的声音，即“滴嘟”的声音1 方案一由两个 555 组成的双音调铃声发生器电路2 方案二由两个 555 组成的双音调铃声发生器电路3 方案比较与选择由于方案一具有以下优点：集成元件与分立式元件相比较，集成元件的优势：1、元件制作方便快捷。其将一个特定的功能集合在一起，供使用者使用，不必再花费过多的时间、精力。而且它保证并提高了整个电路的整体性能，使扬声器能清晰地发出两种不同频率的声响，较好的满足设计的要求。2、元件制作可行性高。集成元件提供了很大的可行度，而奋元件在复杂的电路中要不断地返回检查，增加了任务量。3、由分立元件组成的电路， 如果电路选择得好，参数选择恰当， 元件性能优良，设计和调试的好，则性能也很优良。但只要其中一个环节出现问题，则性能会低于一般集成电路。且为了不致过载、过流、过热等损坏元件，需要加以复杂的保护电路。集成功放电路成熟，低频性能好，内部设计具有复合保护电路，可以增加其工作的可靠性，尤其集成厚膜器件参数稳定，无须调整，信噪比较小，而且电路布局合理，外围电路简单，保护功能齐全，还可外加散热片解决散热问题。综上所述本次试验选择的是方案一三双音调铃声发生器的具体方案电路原理由两个 555 芯片组成的双音调铃声发生器该方案是由两个 555 集成块组成的双音调铃声发生器。 其1IC :5 脚为控制端，片内接比较器的反相输入端， 电位为Vcc32。一般 555 组成自激多谐振荡器时，将 5 脚通过一个小电容(0.01μ F-0.1 μ F) 接地，以防止外界干扰对阀值电压的影响，当需要把它变成可控多谐振荡器时，可以在...
