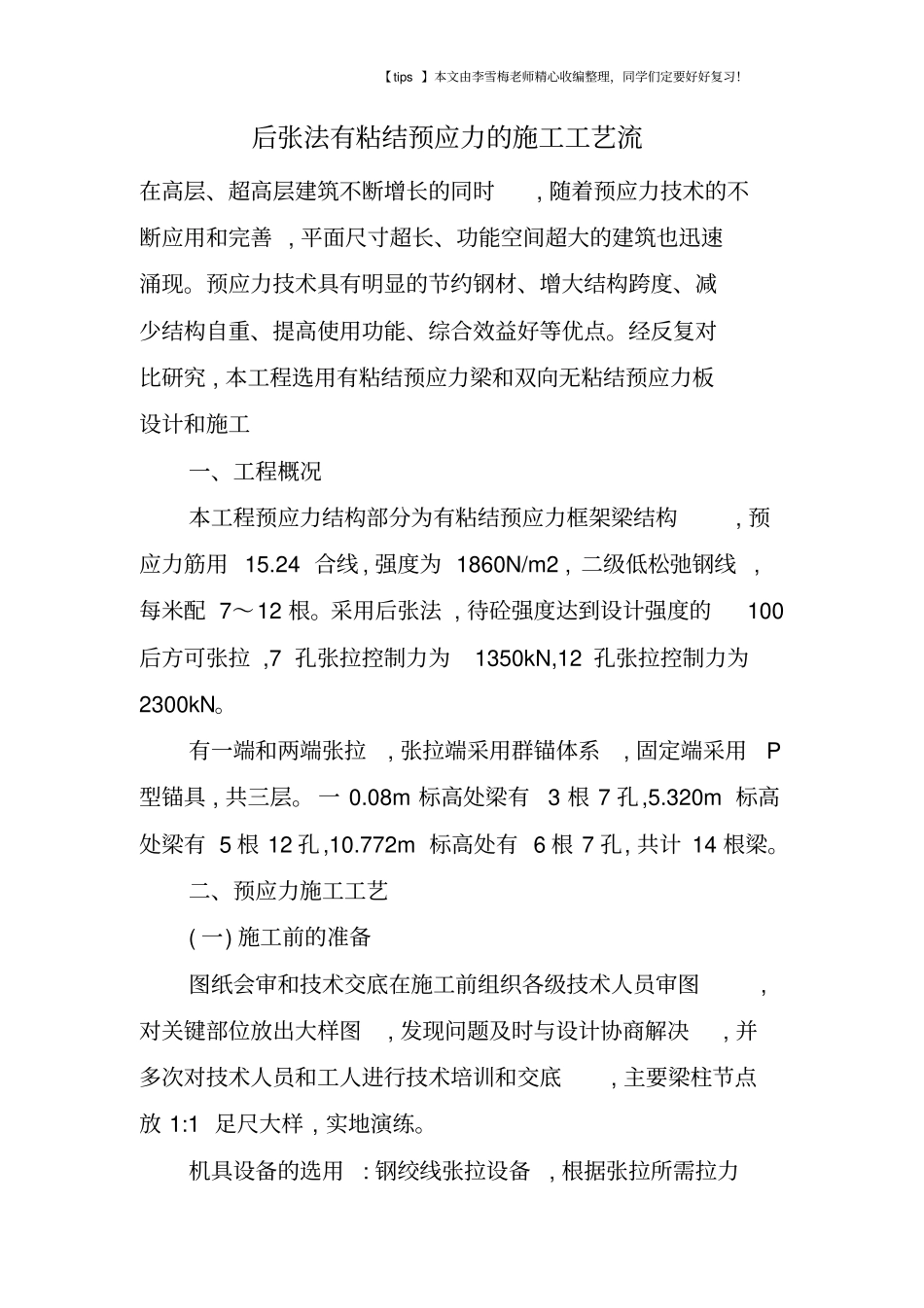

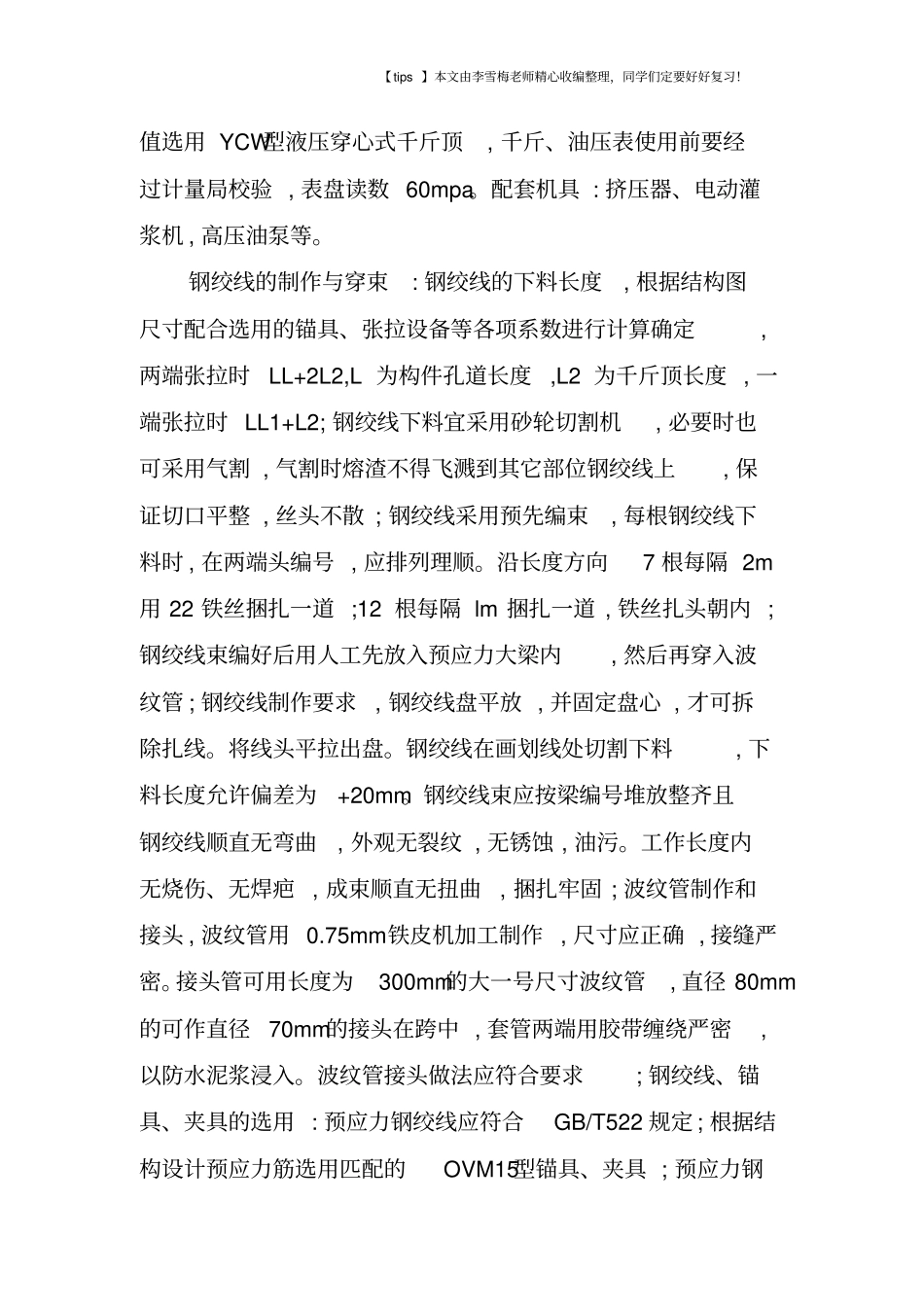

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！后张法有粘结预应力的施工工艺流在高层、超高层建筑不断增长的同时, 随着预应力技术的不断应用和完善 , 平面尺寸超长、功能空间超大的建筑也迅速涌现。预应力技术具有明显的节约钢材、增大结构跨度、减少结构自重、提高使用功能、综合效益好等优点。经反复对比研究 , 本工程选用有粘结预应力梁和双向无粘结预应力板设计和施工一、工程概况本工程预应力结构部分为有粘结预应力框架梁结构, 预应力筋用 15.24 合线 , 强度为 1860N/m2 , 二级低松弛钢线 ,每米配 7～12 根。采用后张法 , 待砼强度达到设计强度的100 后方可张拉 ,7 孔张拉控制力为1350kN,12 孔张拉控制力为2300kN。有一端和两端张拉, 张拉端采用群锚体系, 固定端采用P型锚具 , 共三层。 一 0.08m 标高处梁有3 根 7 孔,5.320m 标高处梁有 5 根 12 孔,10.772m 标高处有 6 根 7 孔, 共计 14 根梁。二、预应力施工工艺( 一) 施工前的准备图纸会审和技术交底在施工前组织各级技术人员审图,对关键部位放出大样图, 发现问题及时与设计协商解决, 并多次对技术人员和工人进行技术培训和交底, 主要梁柱节点放 1:1 足尺大样 , 实地演练。机具设备的选用: 钢绞线张拉设备, 根据张拉所需拉力【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！值选用 YCW型液压穿心式千斤顶, 千斤、油压表使用前要经过计量局校验 , 表盘读数 60mpa。配套机具 : 挤压器、电动灌浆机 , 高压油泵等。钢绞线的制作与穿束: 钢绞线的下料长度, 根据结构图尺寸配合选用的锚具、张拉设备等各项系数进行计算确定,两端张拉时LL+2L2,L 为构件孔道长度,L2 为千斤顶长度 , 一端张拉时 LL1+L2; 钢绞线下料宜采用砂轮切割机, 必要时也可采用气割 , 气割时熔渣不得飞溅到其它部位钢绞线上, 保证切口平整 , 丝头不散 ; 钢绞线采用预先编束, 每根钢绞线下料时 , 在两端头编号 , 应排列理顺。沿长度方向7 根每隔 2m用 22 铁丝捆扎一道 ;12 根每隔 lm 捆扎一道 , 铁丝扎头朝内 ;钢绞线束编好后用人工先放入预应力大梁内, 然后再穿入波纹管 ; 钢绞线制作要求, 钢绞线盘平放 , 并固定盘心 , 才可拆除扎线。将线头平拉出盘。钢绞线在画划线处切割下料, 下料长度允许偏差为+20mm。钢绞线束应按梁编号堆放整齐且钢绞线顺直无弯曲, 外观无裂纹 , 无...
