后张法预应力箱梁预制工艺标准VIP免费

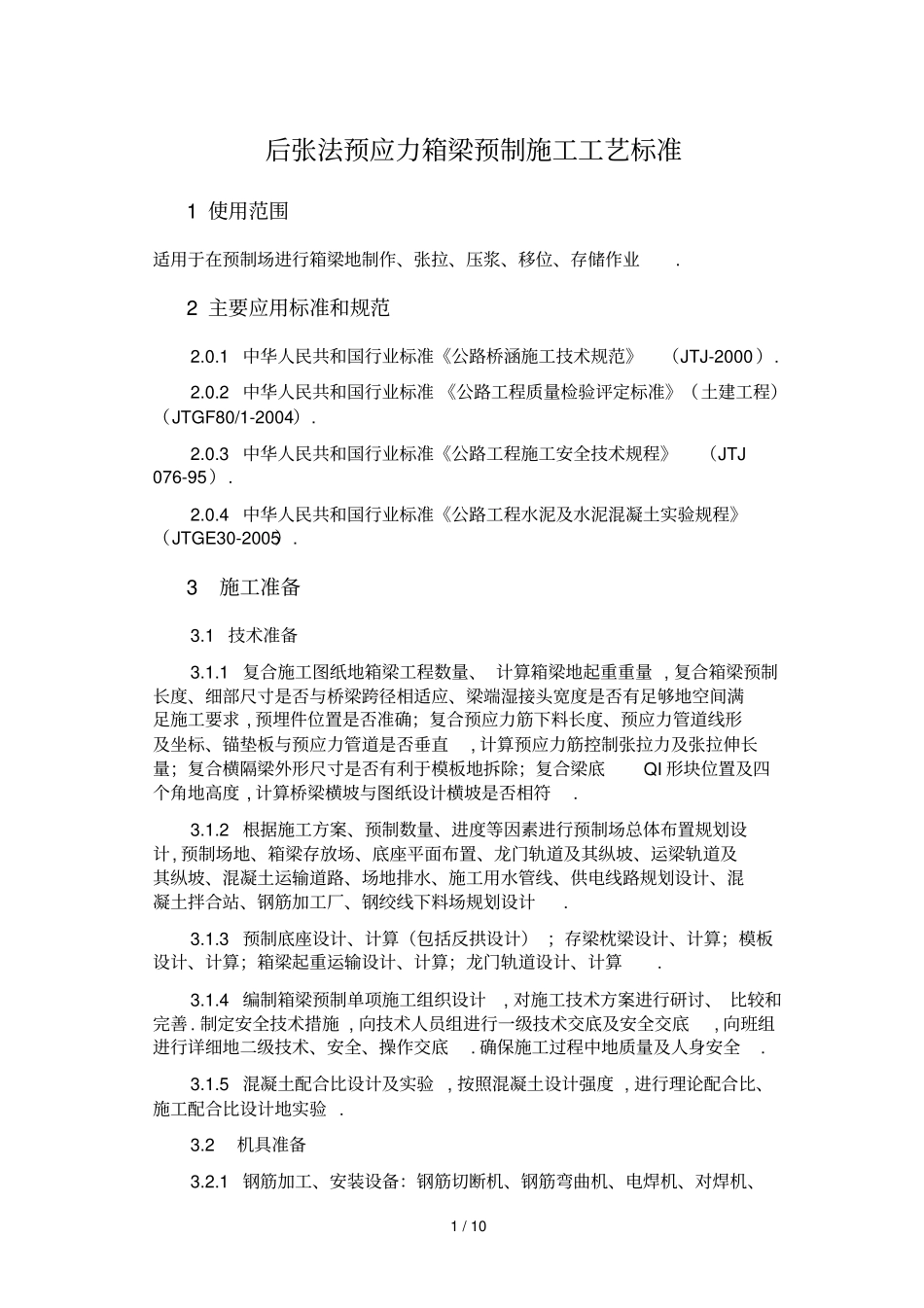

1 / 10 后张法预应力箱梁预制施工工艺标准1 使用范围适用于在预制场进行箱梁地制作、张拉、压浆、移位、存储作业. 2 主要应用标准和规范2.0.1 中华人民共和国行业标准《公路桥涵施工技术规范》（JTJ-2000 ）. 2.0.2 中华人民共和国行业标准 《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）. 2.0.3 中华人民共和国行业标准《公路工程施工安全技术规程》（JTJ 076-95）. 2.0.4 中华人民共和国行业标准《公路工程水泥及水泥混凝土实验规程》（JTGE30-2005）. 3 施工准备3.1 技术准备3.1.1 复合施工图纸地箱梁工程数量、 计算箱梁地起重重量 , 复合箱梁预制长度、细部尺寸是否与桥梁跨径相适应、梁端湿接头宽度是否有足够地空间满足施工要求 , 预埋件位置是否准确；复合预应力筋下料长度、预应力管道线形及坐标、锚垫板与预应力管道是否垂直, 计算预应力筋控制张拉力及张拉伸长量；复合横隔梁外形尺寸是否有利于模板地拆除；复合梁底QI 形块位置及四个角地高度 , 计算桥梁横坡与图纸设计横坡是否相符. 3.1.2 根据施工方案、预制数量、进度等因素进行预制场总体布置规划设计, 预制场地、箱梁存放场、底座平面布置、龙门轨道及其纵坡、运梁轨道及其纵坡、混凝土运输道路、场地排水、施工用水管线、供电线路规划设计、混凝土拌合站、钢筋加工厂、钢绞线下料场规划设计. 3.1.3 预制底座设计、计算（包括反拱设计） ；存梁枕梁设计、计算；模板设计、计算；箱梁起重运输设计、计算；龙门轨道设计、计算. 3.1.4 编制箱梁预制单项施工组织设计, 对施工技术方案进行研讨、 比较和完善 . 制定安全技术措施 , 向技术人员组进行一级技术交底及安全交底, 向班组进行详细地二级技术、安全、操作交底. 确保施工过程中地质量及人身安全. 3.1.5 混凝土配合比设计及实验 , 按照混凝土设计强度 , 进行理论配合比、施工配合比设计地实验 . 3.2 机具准备3.2.1 钢筋加工、安装设备：钢筋切断机、钢筋弯曲机、电焊机、对焊机、2 / 10 龙门吊、钢筋成形骨架、扁担钢梁. 3.2.2 模板及其安装设备：外侧模板、端头模板、箱梁内模、防止模内上浮横梁、对拉螺杆、 模板螺旋支腿、 螺旋斜撑杆及其地锚、 龙门吊及电动葫芦 . 3.2.3 混凝土拌和设备：强制式混凝土拌合机, 配料斗、装载机 . 3.2.4 混凝土运输设备：小翻斗车或混凝土罐车或运输平车. 3.2.5 混凝土浇筑设备：混凝土料斗、附着式振捣...
