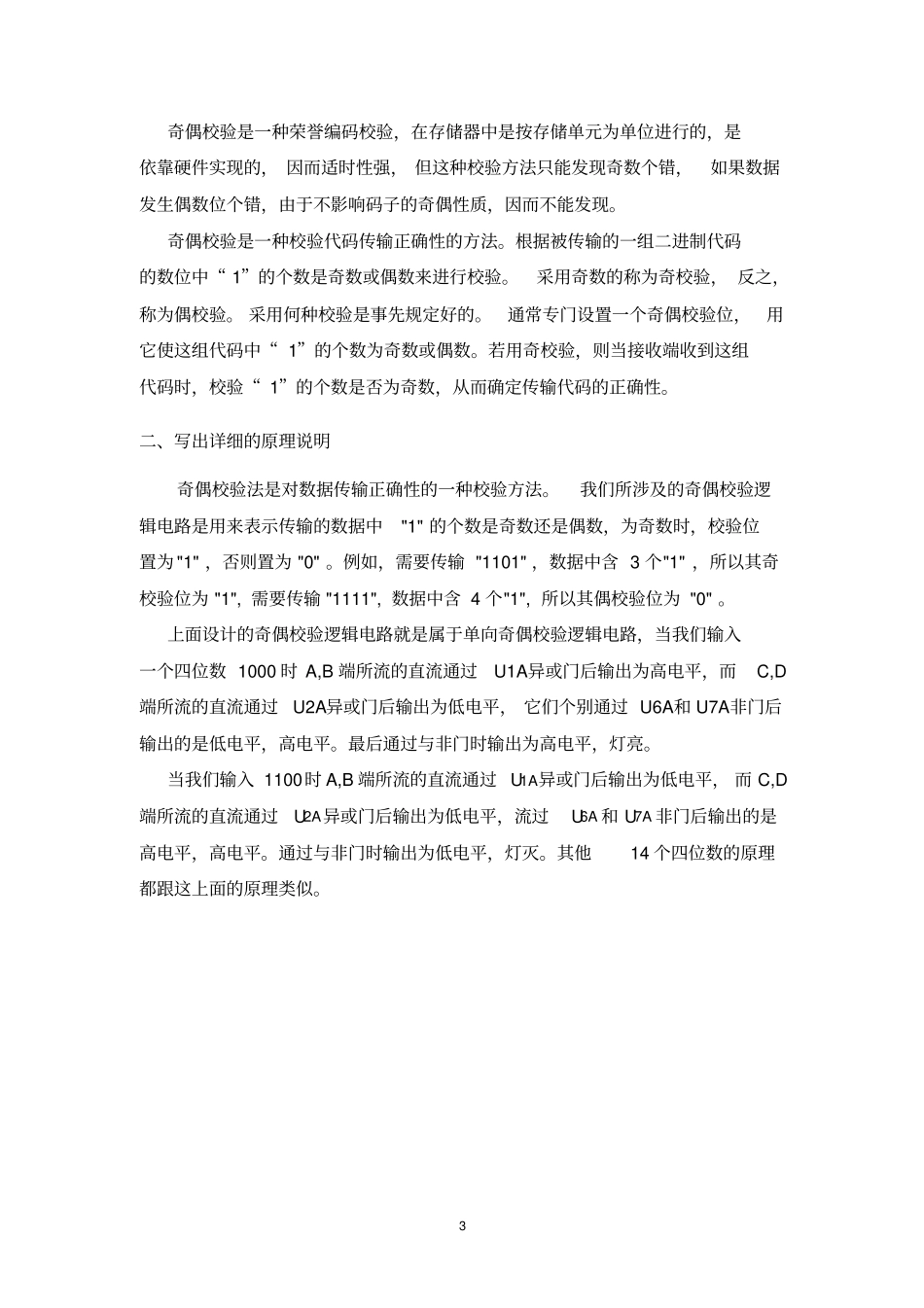

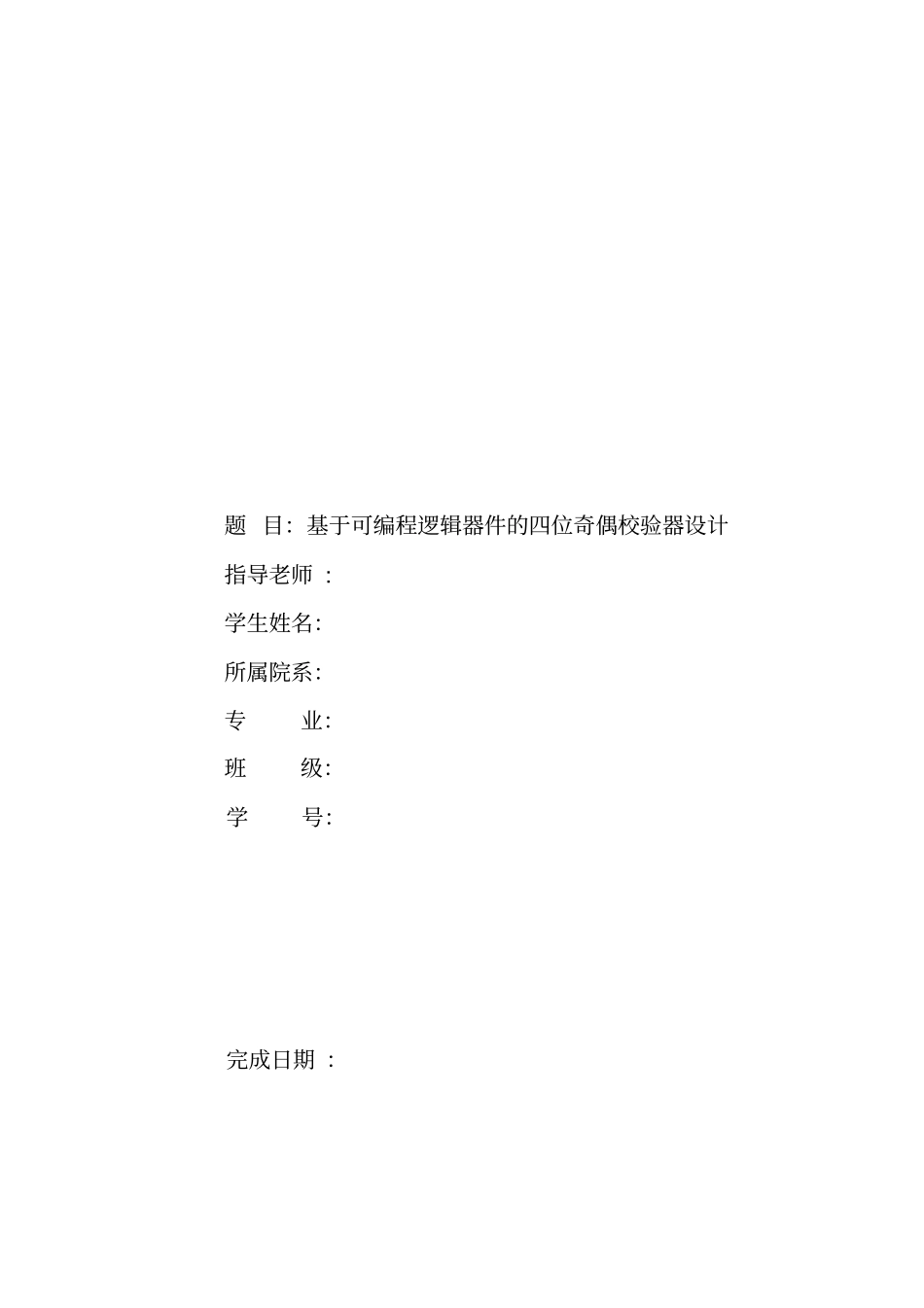

题 目：基于可编程逻辑器件的四位奇偶校验器设计指导老师 : 学生姓名：所属院系：专业：班级：学号：完成日期 ：2 本科生课程设计任务书班级：姓 名：设计题目 ：基于可编程逻辑器件的四位奇偶校验器设计要 求 完 成 的 内 容 ： 1. 设计出一个奇偶校验逻辑电路, 当四位数中有奇数个1 时输出结果为 1; 否则为 0。2．写出该电路的真值表。3．采用逻辑门电路或可编程逻辑阵列PLA实现。4．画出详细的电路图。5．写出详细的原理说明。指导教师：教研室主任：一、概述3 奇偶校验是一种荣誉编码校验，在存储器中是按存储单元为单位进行的，是依靠硬件实现的， 因而适时性强， 但这种校验方法只能发现奇数个错，如果数据发生偶数位个错，由于不影响码子的奇偶性质，因而不能发现。奇偶校验是一种校验代码传输正确性的方法。根据被传输的一组二进制代码的数位中“ 1”的个数是奇数或偶数来进行校验。采用奇数的称为奇校验， 反之，称为偶校验。 采用何种校验是事先规定好的。通常专门设置一个奇偶校验位，用它使这组代码中“ 1”的个数为奇数或偶数。若用奇校验，则当接收端收到这组代码时，校验“ 1”的个数是否为奇数，从而确定传输代码的正确性。二、写出详细的原理说明奇偶校验法是对数据传输正确性的一种校验方法。我们所涉及的奇偶校验逻辑电路是用来表示传输的数据中"1" 的个数是奇数还是偶数，为奇数时，校验位置为 "1" ，否则置为 "0" 。例如，需要传输 "1101" ，数据中含 3 个"1" ，所以其奇校验位为 "1", 需要传输 "1111", 数据中含 4 个"1", 所以其偶校验位为 "0" 。上面设计的奇偶校验逻辑电路就是属于单向奇偶校验逻辑电路，当我们输入一个四位数 1000 时 A,B 端所流的直流通过U1A异或门后输出为高电平，而C,D端所流的直流通过U2A异或门后输出为低电平， 它们个别通过 U6A和 U7A非门后输出的是低电平，高电平。最后通过与非门时输出为高电平，灯亮。当我们输入 1100时 A,B 端所流的直流通过 U1A异或门后输出为低电平， 而 C,D端所流的直流通过U2A异或门后输出为低电平，流过U6A 和 U7A 非门后输出的是高电平，高电平。通过与非门时输出为低电平，灯灭。其他14 个四位数的原理都跟这上面的原理类似。4 三、写出该电路的真值表: 输入输出A B C D Y 0 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 0 1 0 0 1 0 1 0 1 0 0 1 1 0 0 0 1...
