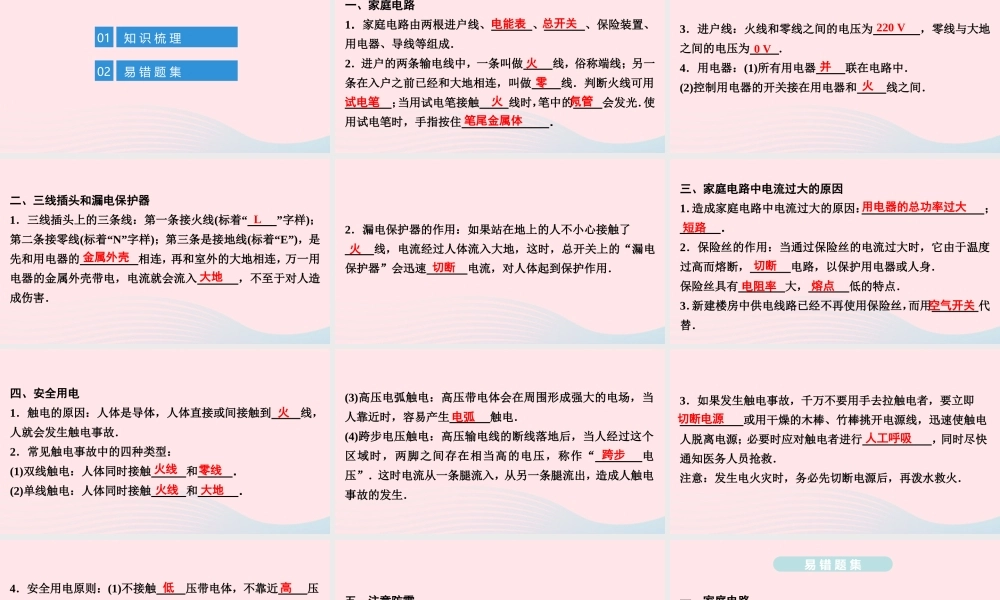

期末复习训练《第十九章 生活用电》复习01知 识 梳 理02易 错 题 集目录导航 知 识 梳 理一、家庭电路 1．家庭电路由两根进户线、 、 、保险装置、用电器、导线等组成． 2．进户的两条输电线中，一条叫做 线，俗称端线；另一条在入户之前已经和大地相连，叫做 线．判断火线可用 ；当用试电笔接触 线时，笔中的 会发光．使用试电笔时，手指按住 ． 电能表 总开关 火 零 试电笔 火 氖管 笔尾金属体 3．进户线：火线和零线之间的电压为 ，零线与大地之间的电压为 . 4．用电器：(1)所有用电器 联在电路中． (2)控制用电器的开关接在用电器和 线之间． 220 V 0 V 并 火 二、三线插头和漏电保护器 1．三线插头上的三条线：第一条接火线(标着“ ”字样)；第二条接零线(标着“N”字样)；第三条是接地线(标着“E”)，是先和用电器的 相连，再和室外的大地相连，万一用电器的金属外壳带电，电流就会流入 ，不至于对人造成伤害． L 金属外壳 大地 2．漏电保护器的作用：如果站在地上的人不小心接触了 线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速 电流，对人体起到保护作用． 火 切断 三、家庭电路中电流过大的原因 1．造成家庭电路中电流过大的原因： ； ． 2．保险丝的作用：当通过保险丝的电流过大时，它由于温度过高而熔断， 电路，以保护用电器或人身． 保险丝具有 大， 低的特点． 3．新建楼房中供电线路已经不再使用保险丝，而用 代替． 用电器的总功率过大 短路 切断 电阻率 熔点 空气开关 四、安全用电 1．触电的原因：人体是导体，人体直接或间接触到 线，人就会发生触电事故． 2．常见触电事故中的四种类型： (1)双线触电：人体同时接触 和 ． (2)单线触电：人体同时接触 和 ． 火 火线 零线 火线 大地 (3)高压电弧触电：高压带电体会在周围形成强大的电场，当人靠近时，容易产生 触电． (4)跨步电压触电：高压输电线的断线落地后，当人经过这个区域时，两脚之间存在相当高的电压，称作“ 电压”．这时电流从一条腿流入，从另一条腿流出，造成人触电事故的发生． 电弧 跨步 3．如果发生触电事故，千万不要用手去拉触电者，要立即 或用干燥的木棒、竹棒挑开电源线，迅速使触电人脱离电源；必要时应对触电者进行 ，同时尽快通知医务人员抢救． 注意：发生电火灾时，务必先切断电源后，再泼水救火． 切断电源 人工呼吸 4．...
