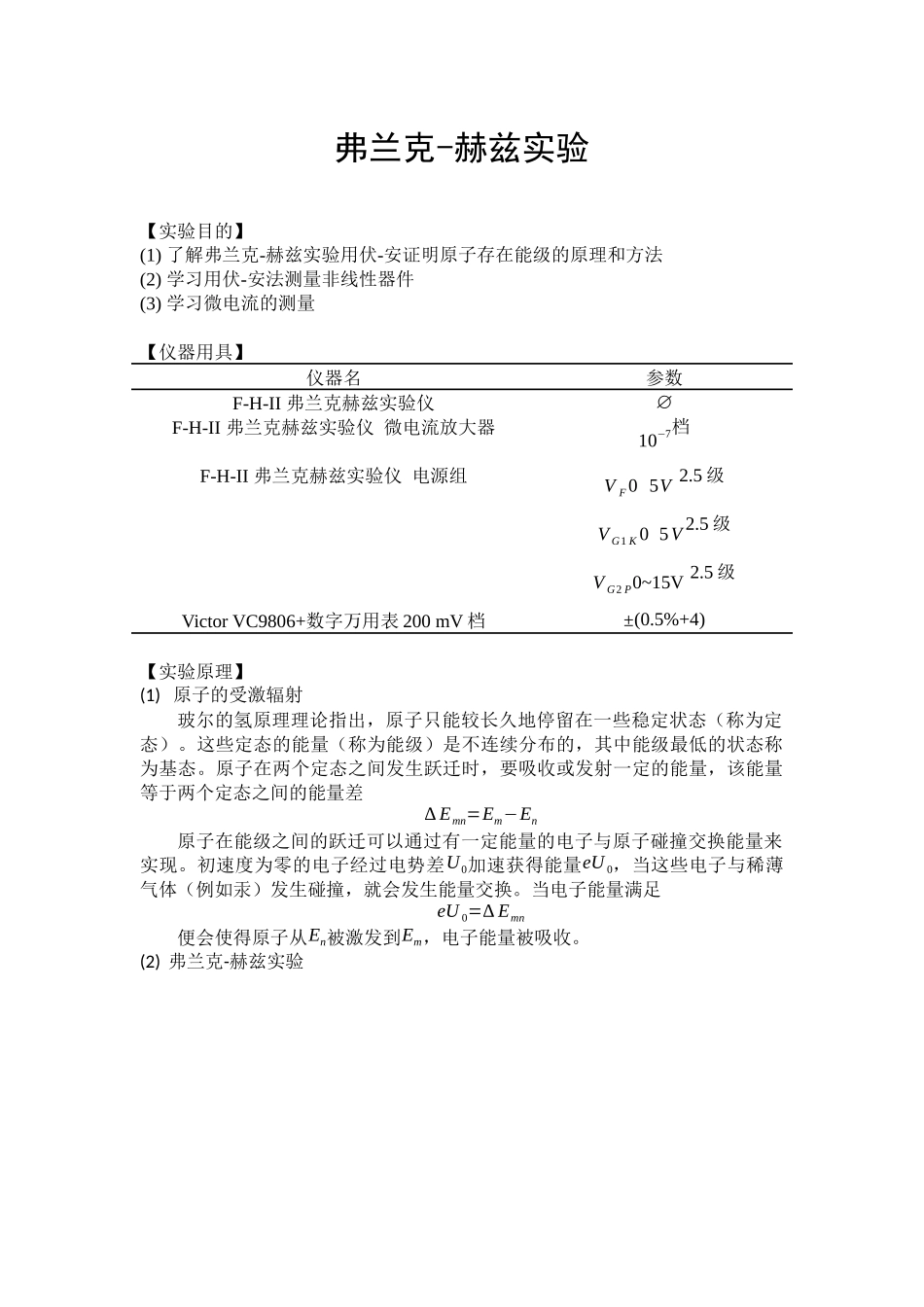

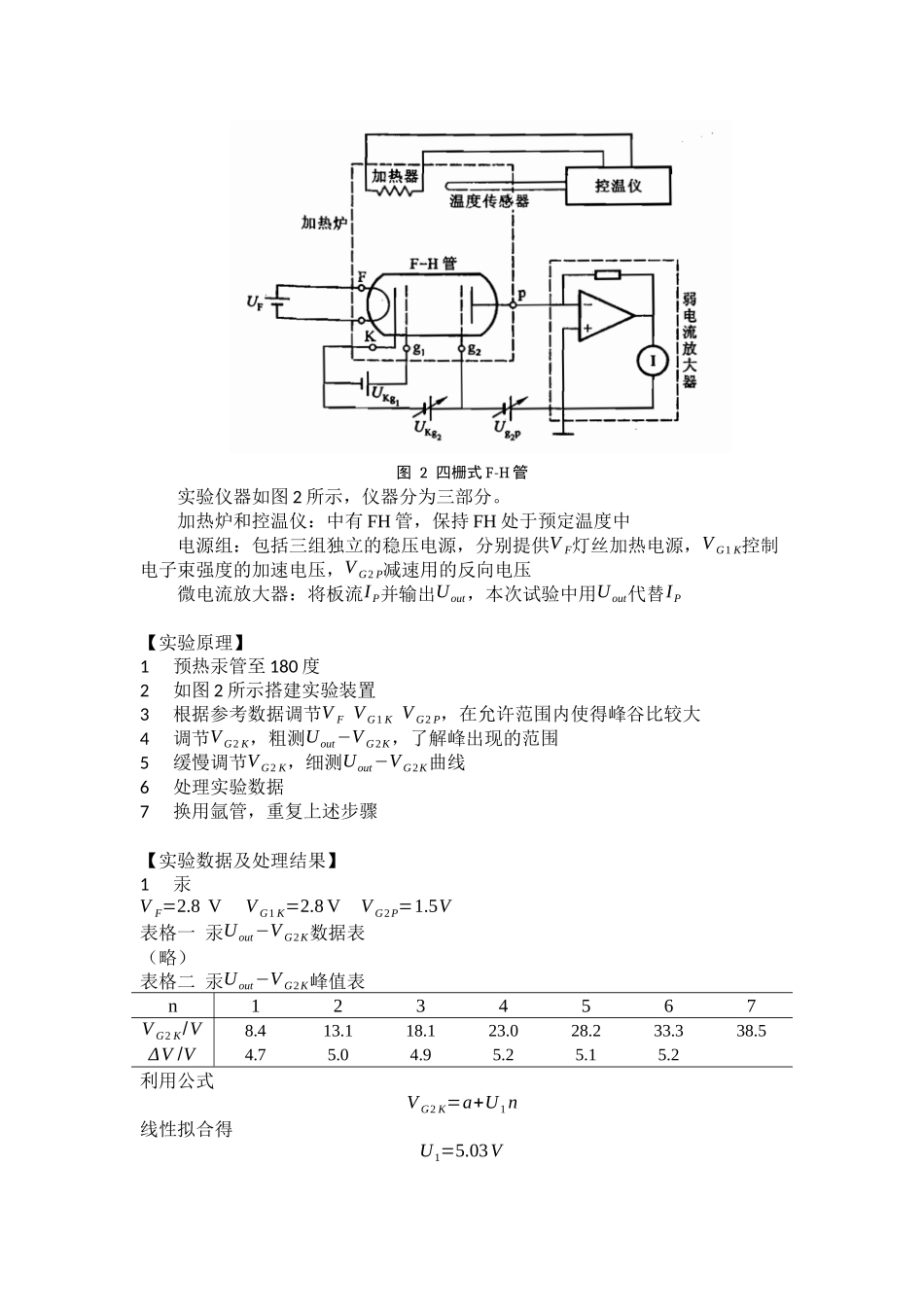

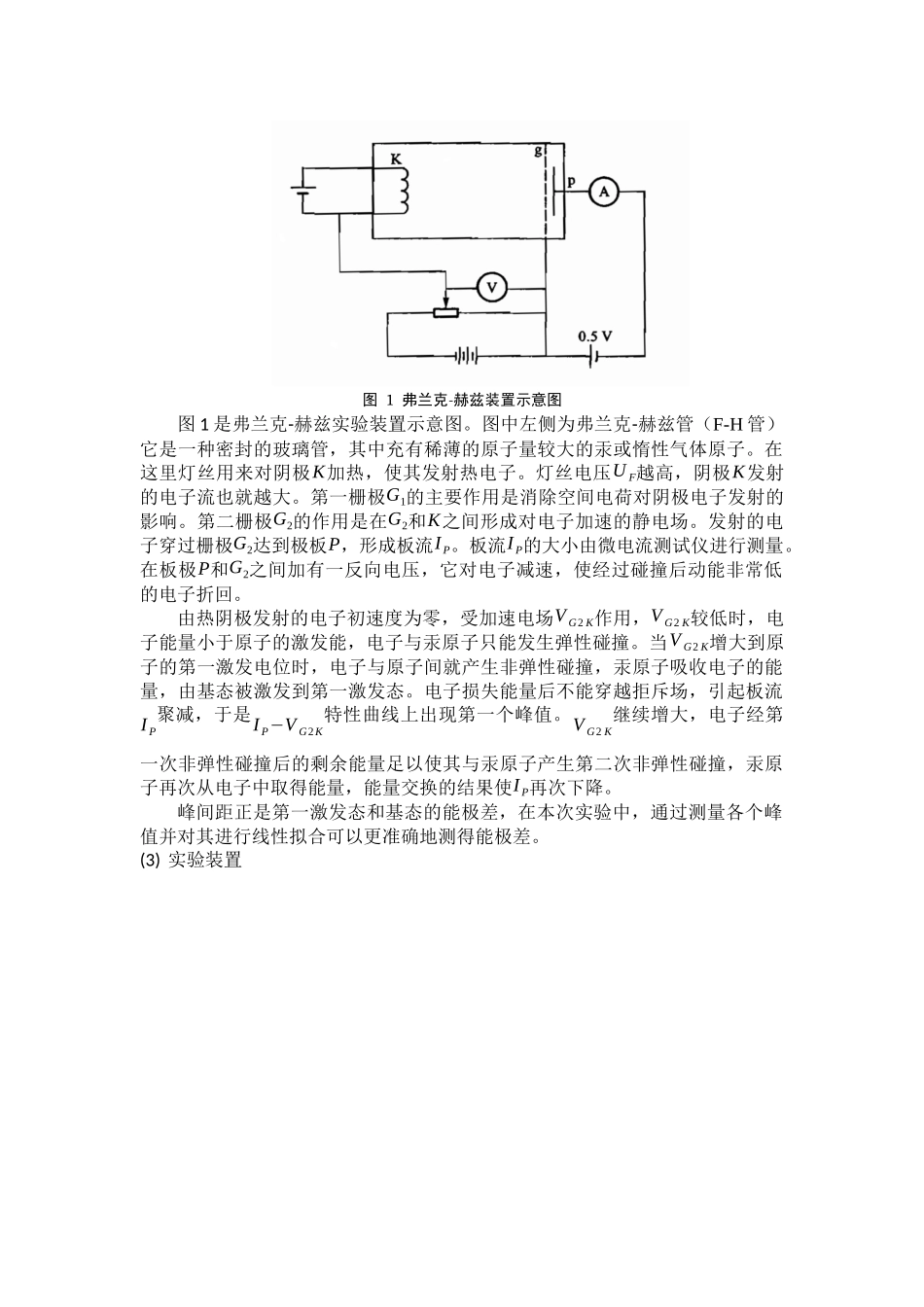

弗兰克-赫兹实验【实验目的】(1)了解弗兰克-赫兹实验用伏-安证明原子存在能级的原理和方法(2)学习用伏-安法测量非线性器件(3)学习微电流的测量【仪器用具】仪器名参数F-H-II弗兰克赫兹实验仪∅F-H-II弗兰克赫兹实验仪微电流放大器10−7档F-H-II弗兰克赫兹实验仪电源组VF05V2.5级VG1K05V2.5级VG2P0~15V2.5级VictorVC9806+数字万用表200mV档±(0.5%+4)【实验原理】(1)原子的受激辐射玻尔的氢原理理论指出，原子只能较长久地停留在一些稳定状态（称为定态）。这些定态的能量（称为能级）是不连续分布的，其中能级最低的状态称为基态。原子在两个定态之间发生跃迁时，要吸收或发射一定的能量，该能量等于两个定态之间的能量差ΔEmn=Em−En原子在能级之间的跃迁可以通过有一定能量的电子与原子碰撞交换能量来实现。初速度为零的电子经过电势差U0加速获得能量eU0，当这些电子与稀薄气体（例如汞）发生碰撞，就会发生能量交换。当电子能量满足eU0=ΔEmn便会使得原子从En被激发到Em，电子能量被吸收。(2)弗兰克-赫兹实验图1弗兰克-赫兹装置示意图图1是弗兰克-赫兹实验装置示意图。图中左侧为弗兰克-赫兹管（F-H管）它是一种密封的玻璃管，其中充有稀薄的原子量较大的汞或惰性气体原子。在这里灯丝用来对阴极K加热，使其发射热电子。灯丝电压UF越高，阴极K发射的电子流也就越大。第一栅极G1的主要作用是消除空间电荷对阴极电子发射的影响。第二栅极G2的作用是在G2和K之间形成对电子加速的静电场。发射的电子穿过栅极G2达到极板P，形成板流IP。板流IP的大小由微电流测试仪进行测量。在板极P和G2之间加有一反向电压，它对电子减速，使经过碰撞后动能非常低的电子折回。由热阴极发射的电子初速度为零，受加速电场VG2K作用，VG2K较低时，电子能量小于原子的激发能，电子与汞原子只能发生弹性碰撞。当VG2K增大到原子的第一激发电位时，电子与原子间就产生非弹性碰撞，汞原子吸收电子的能量，由基态被激发到第一激发态。电子损失能量后不能穿越拒斥场，引起板流IP聚减，于是IP−VG2K特性曲线上出现第一个峰值。VG2K继续增大，电子经第一次非弹性碰撞后的剩余能量足以使其与汞原子产生第二次非弹性碰撞，汞原子再次从电子中取得能量，能量交换的结果使IP再次下降。峰间距正是第一激发态和基态的能极差，在本次实验中，通过测量各个峰值并对其进行线性拟合可以更准确地测得能极差。(3)实验装置图2四栅式F-H管实验仪器如图2所示，仪器分为三部分。加热炉和控温仪：中有FH管，保持FH处于预定温度中电源组：包括三组独立的稳压电源，分别提供VF灯丝加热电源，VG1K控制电子束强度的加速电压，VG2P减速用的反向电压微电流放大器：将板流IP并输出Uout，本次试验中用Uout代替IP【实验原理】1预热汞管至180度2如图2所示搭建实验装置3根据参考数据调节VFVG1KVG2P，在允许范围内使得峰谷比较大4调节VG2K，粗测Uout−VG2K，了解峰出现的范围5缓慢调节VG2K，细测Uout−VG2K曲线6处理实验数据7换用氩管，重复上述步骤【实验数据及处理结果】1汞VF=2.8VVG1K=2.8VVG2P=1.5V表格一汞Uout−VG2K数据表（略）表格二汞Uout−VG2K峰值表n1234567VG2K/V8.413.118.123.028.233.338.5ΔV/V4.75.04.95.25.15.2利用公式VG2K=a+U1n线性拟合得U1=5.03VR2=¿0.99971σU=U1√1R2−1N−2=0.03VU1=(5.03±0.03)V图3HgU-Uout关系图2氩VF=2.3VVG1K=2.0VVG2P=7.5V表格一氩Uout−VG2K数据表（略）VF=2.3VVG1K=2.0VVG2P=7.5V表格二氩Uout−VG2K数据表（略）表格三氩Uout−VG2K峰值表n123456VG2K/V17.427.940.052.765.679.3ΔV/V10.512.112.712.913.7利用公式VG2K=a+U1n线性拟合得U1=12.4VR2=¿0.99787σU=U1√1R2−1N−2=0.3VU1=(12.4±0.3)V图4ArU-Uout关系图【思考题】如图4所示，反向减速电压VG2K增大时会有三种效果，Uout峰值、谷值均减小，Uout−VG2K曲线向下移动，峰值位置Vn向右移动。解释如下：1.由于反向电压增大，所以在任何情况下抵达极板的电子都会减少，故峰值、谷值均减小2.作为1的结果，Uout−VG2K曲线整体向下移动3.由于灯丝加热逸出电子，这是热力学平衡的过程，所以电子的能量分布满足麦克斯韦分布（概率密度是能量E的...
