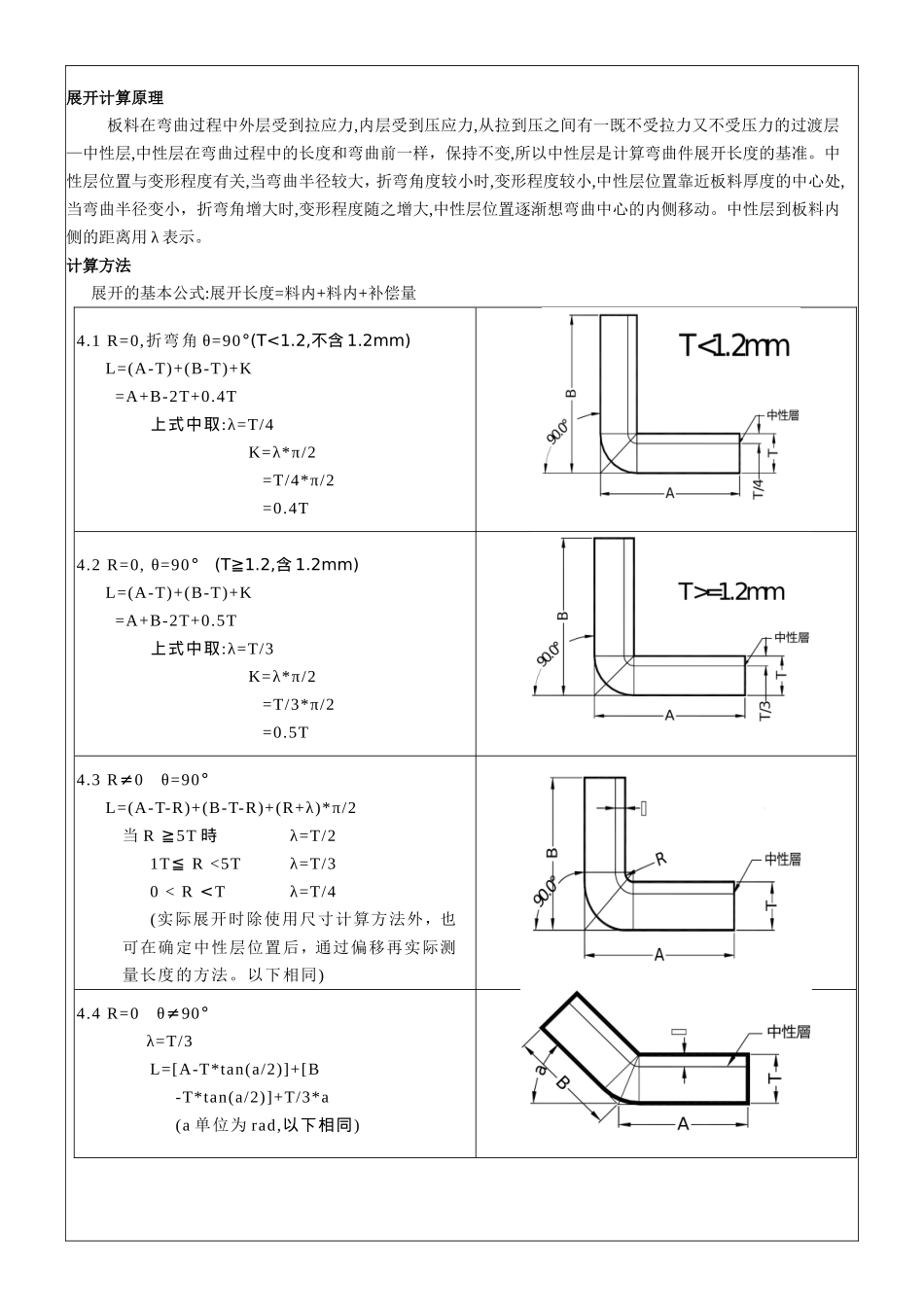

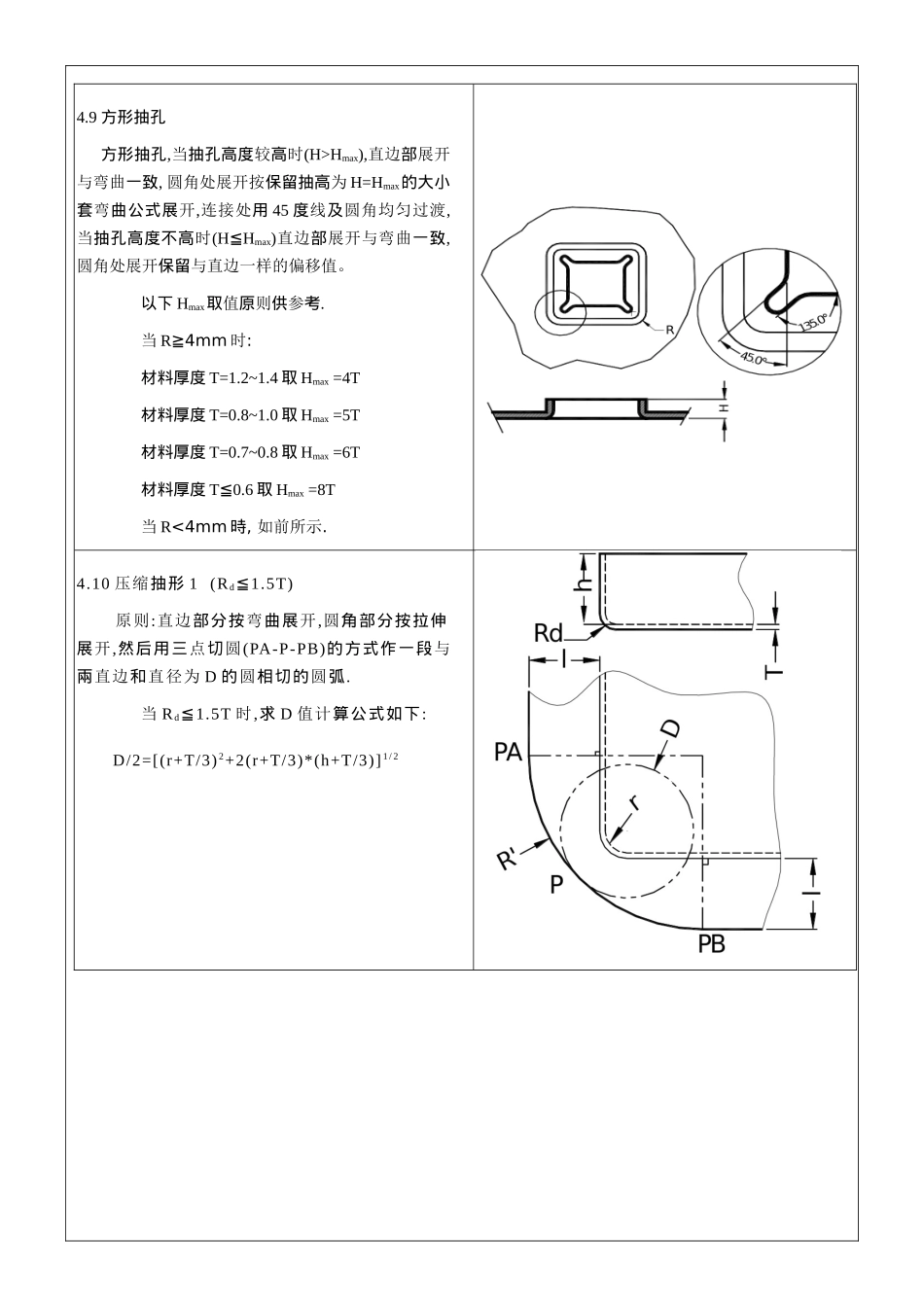

1展开计算原理板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层—中性层,中性层在弯曲过程中的长度和弯曲前一样，保持不变,所以中性层是计算弯曲件展开长度的基准。中性层位置与变形程度有关,当弯曲半径较大，折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小，折弯角增大时,变形程度随之增大,中性层位置逐渐想弯曲中心的内侧移动。中性层到板料内侧的距离用λ表示。计算方法展开的基本公式:展开长度=料内+料内+补偿量4.1R=0,折弯角θ=90°(T<1.2,不含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.4T上式中取:λ=T/4K=λ*π/2=T/4*π/2=0.4T4.2R=0,θ=90°(T≧1.2,含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.5T上式中取:λ=T/3K=λ*π/2=T/3*π/2=0.5T4.3R≠0θ=90°L=(A-T-R)+(B-T-R)+(R+λ)*π/2当R≧5T時λ=T/21T≦R<5Tλ=T/30:L=A-T+C+B+K(3)当C≦3T时<一次成型>:L=A-T+C+B+K/24.7Z折2.C≦3T时<一次成型>:L=A-T+C+B+D+K4.8抽芽抽芽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变，ABCD四边形面积=GFEA所围成的面积.一般抽孔高度不深取H=3P(P为螺纹距离),R=EF见图∵T*AB=(H-EF)*EF+π*(EF)2/4∴AB={H*EF+(π/4-1)*EF2}/T∴预冲孔孔径=D–2ABT≧0.8时,取EF=60%T.在料厚T<0.8时,EF的取值如前所示。14.9方形抽孔方形抽孔,当抽孔高度较高时(H>Hmax),直边部展开与弯曲一致,圆角处展开按保留抽高为H=Hmax的大小套弯曲公式展开,连接处用45度线及圆角均匀过渡,当抽孔高度不高时(H≦Hmax)直边部展开与弯曲一致,圆角处展开保留与直边一样的偏移值。以下Hmax取值原则供参考.当R≧4mm时:材料厚度T=1.2~1.4取Hmax=4T材料厚度T=0.8~1.0取Hmax=5T材料厚度T=0.7~0.8取Hmax=6T材料厚度T≦0.6取Hmax=8T当R<4mm時,如前所示.4.10压缩抽形1(Rd≦1.5T)原则:直边部分按弯曲展开,圆角部分按拉伸展开,然后用三点切圆(PA-P-PB)的方式作一段与兩直边和直径为D的圆相切的圆弧.当Rd≦1.5T时,求D值计算公式如下:D/2=[(r+T/3)2+2(r+T/3)*(h+T/3)]1/214.11压缩抽形2(Rd>1.5T)原则:直边部分按弯曲展开,圆角部分按拉伸展开,然后用三点切圆(PA-P-PB)的方式作一段与兩直边和直径为D的圆相切的圆弧.当Rd>1.5T时:l按相应折弯公式计算.D/2={(r+T/3)2+2(r+T/3)*(h+T/3)-0.86*(Rd-2T/3)*[(r+T/3)+0.16*(Rd-2T/3)]}1/24.12卷圆压平图(a):展开长度L=A+B-0.4T图(b):压线位置尺寸A-0.2T图(c):90°折弯处尺寸为A+0.2T图(d):卷圆压平后的产品形狀14.13侧冲压平图(a):展开长度L=A+B-0.4T图(b):压线位置尺寸A-0.2T图(c):90°折弯处尺寸为A+1.0T图(d):侧冲压平后的产品形狀4.14综合计算如图:L=料內+料內+补偿量=A+B+C+D+中性層弧(AA+BB+CC)(中性层弧长均按“中性层到板料內侧距离λ=T/3”來计算)备注:A标注公差的尺寸设计值:取上下极限尺寸的中间值作为这既标准值。B孔径设计值:一般圆孔直径小数点取一位(以配合冲头加工方便性),例:3.81取3.9.有特殊公差时除外,例:Φ3.80Combin取Φ3.84.C产品图中未作特別标注的圆角,一般按R=0展开.附件一:常见抽牙孔孔径一览表料厚类型0.60.81.01.2M33.53.74.04.2M3.53.94.24.44.7M44.44.64.95.1#6-323.84.14.34.61附件二:常見預沖孔孔徑一覽表料厚类型0.60.81.01.2M31.21.51.5(1.8)1.8M3.51.21.51.5(1.8)1.8M41.21.51.5(1.8)1.8#6-321.21.51.5(1.8)1.8说明:1以上攻牙形式均为无屑式.2抽牙高度:一般均取H=3P,P为螺纹距离(牙距).3.內径:M3Φ2.75M3.50Φ3.20M4Φ3.65＃6-32Φ3.10
