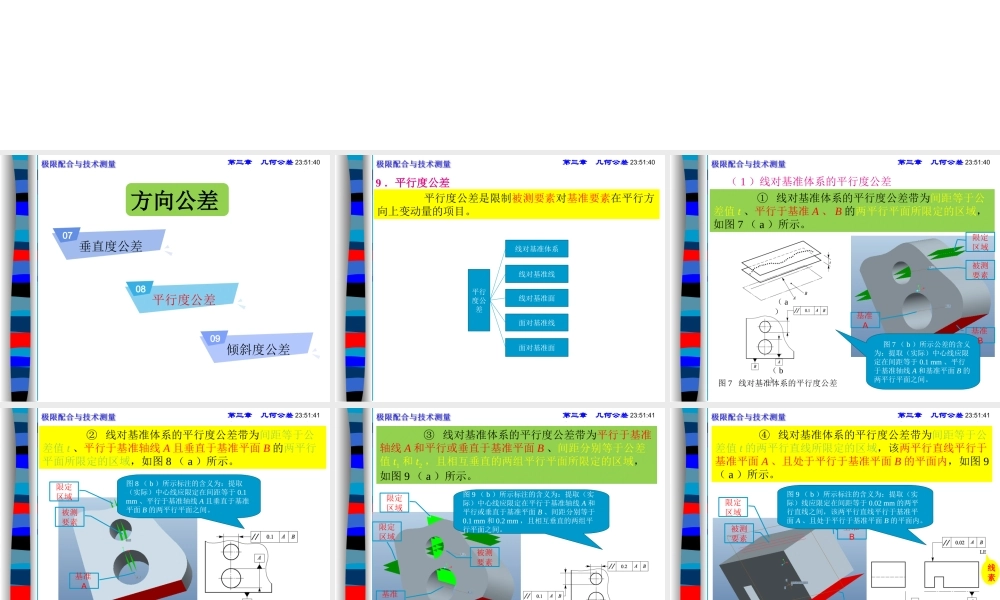

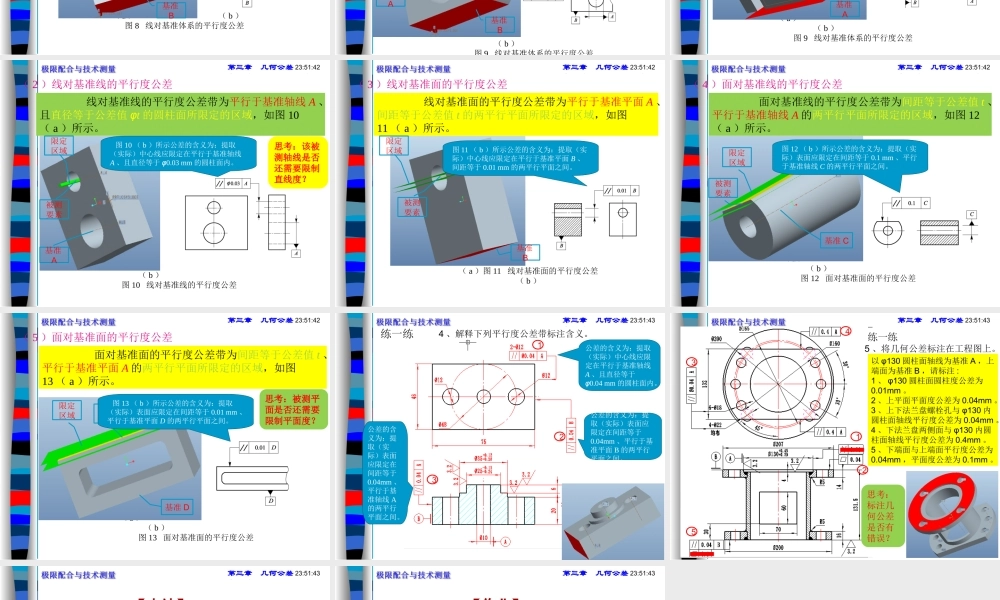

平行度公差华蓥市职业教育培训中心 李吉川第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 几何公差方向公差垂直度公差07倾斜度公差09平行度公差0823:51:40第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 几何公差 9 ．平行度公差平行度公差线对基准体系线对基准线线对基准面面对基准线面对基准面 平行度公差是限制被测要素对基准要素在平行方向上变动量的项目。23:51:40第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 几何公差 ① 线对基准体系的平行度公差带为间距等于公差值 t 、平行于基准 A 、 B 的两平行平面所限定的区域，如图 7 （ a ）所示。 （ 1 ）线对基准体系的平行度公差图 7 线对基准体系的平行度公差（ a）（ b） 图 7 （ b ）所示公差的含义为：提取（实际）中心线应限定在间距等于 0.1 mm 、平行于基准轴线 A 和基准平面 B 的两平行平面之间。基准B基准A限定区域被测要素23:51:40第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 几何公差 ② 线对基准体系的平行度公差带为间距等于公差值 t 、平行于基准轴线 A 且垂直于基准平面 B 的两平行平面所限定的区域，如图 8 （ a ）所示。（ a ） （ b ）图 8 线对基准体系的平行度公差基准B基准A限定区域图 8 （ b ）所示标注的含义为：提取（实际）中心线应限定在间距等于 0.1 mm 、平行于基准轴线 A 且垂直于基准平面 B 的两平行平面之间。被测要素23:51:41第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 形状和位置公差第三章 几何公差 ③ 线对基准体系的平行度公差带为平行于基准轴线 A 和平行或垂直于基准平面 B 、间距分别等于公差值 t1 和 t2 ，且相互垂直的两组平行平面所限定的区域，如图 9 （ a ）所示。 （ a ） （ b ）图 9 线对基准体系的平行度公差限定区域限定区域基准A基准B图 9 （ b ）所示标注的含义为：提取（实际）中心线应限定在平行于基准轴线 A 和平行或垂直于基准平面 B 、间距分别等于0.1 mm 和 0.2 mm ，且相互垂直的两组平行平面之间。被测要素23:51:41第三章 形状和位置公差第三章 形状和位置公差...
