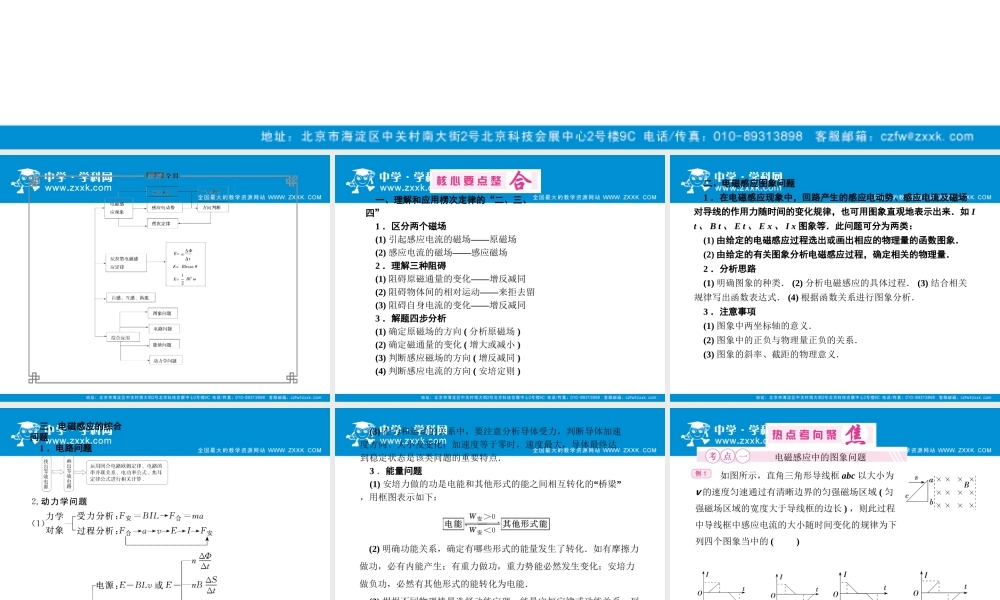

第 2 讲电磁感应一、理解和应用楞次定律的“二、三、四”1 ．区分两个磁场(1)——引起感应电流的磁场原磁场(2)——感应电流的磁场感应磁场2 ．理解三种阻碍(1)——阻碍原磁通量的变化增反减同(2)——阻碍物体间的相对运动来拒去留(3)——阻碍自身电流的变化增反减同3 ．解题四步分析(1) 确定原磁场的方向 ( 分析原磁场 )(2) 确定磁通量的变化 ( 增大或减小 )(3) 判断感应磁场的方向 ( 增反减同 )(4) 判断感应电流的方向 ( 安培定则 )二、电磁感应图象问题1 ．在电磁感应现象中，回路产生的感应电动势、感应电流及磁场对导线的作用力随时间的变化规律，也可用图象直观地表示出来．如 I t 、 B t 、 E t 、 E x 、 I x 图象等．此问题可分为两类：(1) 由给定的电磁感应过程选出或画出相应的物理量的函数图象．(2) 由给定的有关图象分析电磁感应过程，确定相关的物理量．2 ．分析思路(1) 明确图象的种类． (2) 分析电磁感应的具体过程． (3) 结合相关规律写出函数表达式． (4) 根据函数关系进行图象分析．3 ．注意事项(1) 图象中两坐标轴的意义．(2) 图象中的正负与物理量正负的关系．(3) 图象的斜率、截距的物理意义．三、电磁感应的综合问题1 ．电路问题(3) 在力和运动的关系中，要注意分析导体受力，判断导体加速度方向、大小及变化；加速度等于零时，速度最大，导体最终达到稳定状态是该类问题的重要特点．3 ．能量问题(1) 安培力做的功是电能和其他形式的能之间相互转化的“桥梁”，用框图表示如下：(2) 明确功能关系，确定有哪些形式的能量发生了转化．如有摩擦力做功，必有内能产生；有重力做功，重力势能必然发生变化；安培力做负功，必然有其他形式的能转化为电能．(3) 根据不同物理情景选择动能定理、能量守恒定律或功能关系，列方程求解问题．电磁感应中的图象问题 如图所示，直角三角形导线框 abc 以大小为v 的速度匀速通过有清晰边界的匀强磁场区域 ( 匀强磁场区域的宽度大于导线框的边长 ) ，则此过程中导线框中感应电流的大小随时间变化的规律为下列四个图象当中的 ( )【思维点拨】 解答该题需注意以下三点：(1) 磁场区域宽度大于导线框边长．(2) 分段处理，逐段思考每一细节．(3) 认真判断等效切割长度．【听课记录】 导线框没进磁场时，无感应电流．导线框全进入磁场时，也无感应电流，导线框在进入过程中，如图示任一位置，有效切割长度为 bd，线框匀速...
