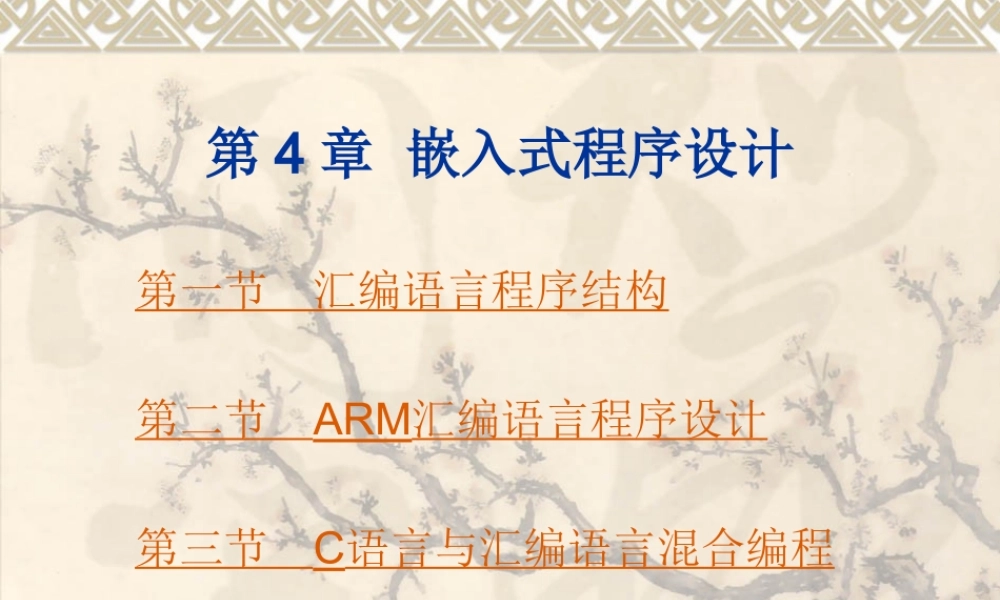

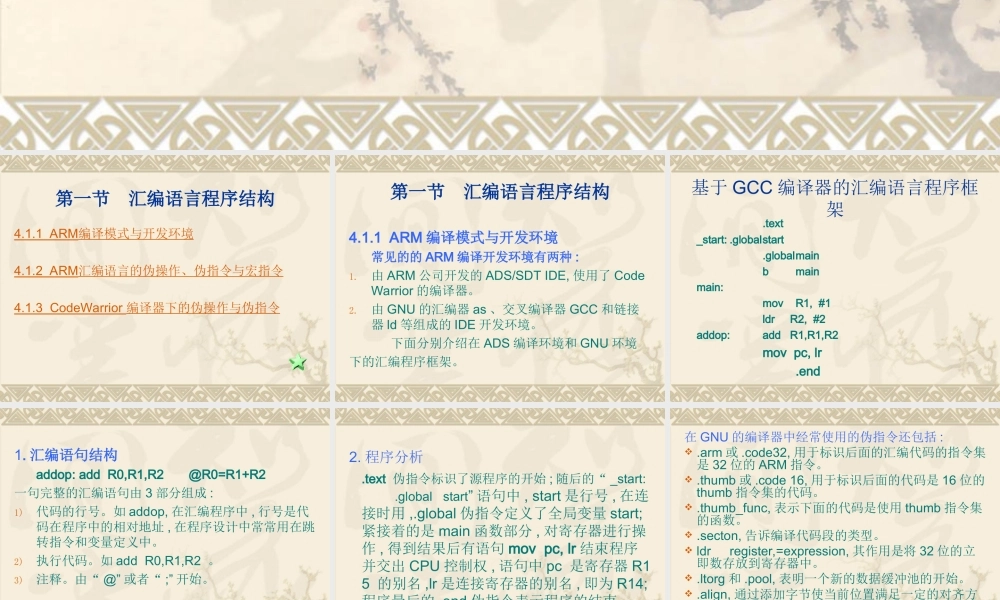

第 4 章 嵌入式程序设计第一节 汇编语言程序结构第二节 ARM汇编语言程序设计第三节 C语言与汇编语言混合编程 第一节 汇编语言程序结构4.1.1 ARM编译模式与开发环境4.1.2 ARM汇编语言的伪操作、伪指令与宏指令4.1.3 CodeWarrior 编译器下的伪操作与伪指令 第一节 汇编语言程序结构4.1.1 ARM 编译模式与开发环境常见的的 ARM 编译开发环境有两种 :1.由 ARM 公司开发的 ADS/SDT IDE, 使用了 CodeWarrior 的编译器。2.由 GNU 的汇编器 as 、交叉编译器 GCC 和链接器 ld 等组成的 IDE 开发环境。 下面分别介绍在 ADS 编译环境和 GNU 环境下的汇编程序框架。 基于 GCC 编译器的汇编语言程序框架.text_start: .globalstart.globalmainbmainmain:movR1, #1ldr R2, #2addop:add R1,R1,R2mov pc, lr.end 1. 汇编语句结构addop: add R0,R1,R2 @R0=R1+R2一句完整的汇编语句由 3 部分组成 :1)代码的行号。如 addop, 在汇编程序中 , 行号是代码在程序中的相对地址 , 在程序设计中常常用在跳转指令和变量定义中。2)执行代码。如 add R0,R1,R2 。3)注释。由“ @” 或者“ ;” 开始。 2. 程序分析.text 伪指令标识了源程序的开始 ; 随后的“ _start:.global start” 语句中 , start 是行号 , 在连接时用 ,.global 伪指令定义了全局变量 start;紧接着的是 main 函数部分 , 对寄存器进行操作 , 得到结果后有语句 mov pc, lr 结束程序并交出 CPU 控制权 , 语句中 pc 是寄存器 R15 的别名 ,lr 是连接寄存器的别名 , 即为 R14;程序最后的 .end 伪指令表示程序的结束。 在 GNU 的编译器中经常使用的伪指令还包括 : .arm 或 .code32, 用于标识后面的汇编代码的指令集是 32 位的 ARM 指令。 .thumb 或 .code 16, 用于标识后面的代码是 16 位的thumb 指令集的代码。 .thumb_func, 表示下面的代码是使用 thumb 指令集的函数。 .secton, 告诉编译代码段的类型。 ldrregister,=expression, 其作用是将 32 位的立即数存放到寄存器中。 .ltorg 和 .pool, 表明一个新的数据缓冲池的开始。 .align, 通过添加字节使当前位置满足一定的对齐方式 .macro 和 .endm, 声明一个宏。  数据初始化指令 .equ.set, 作用都是将变量初始化。 数据填充指令 .fill.zero 和 .space(.skip) 。 整型数据...
