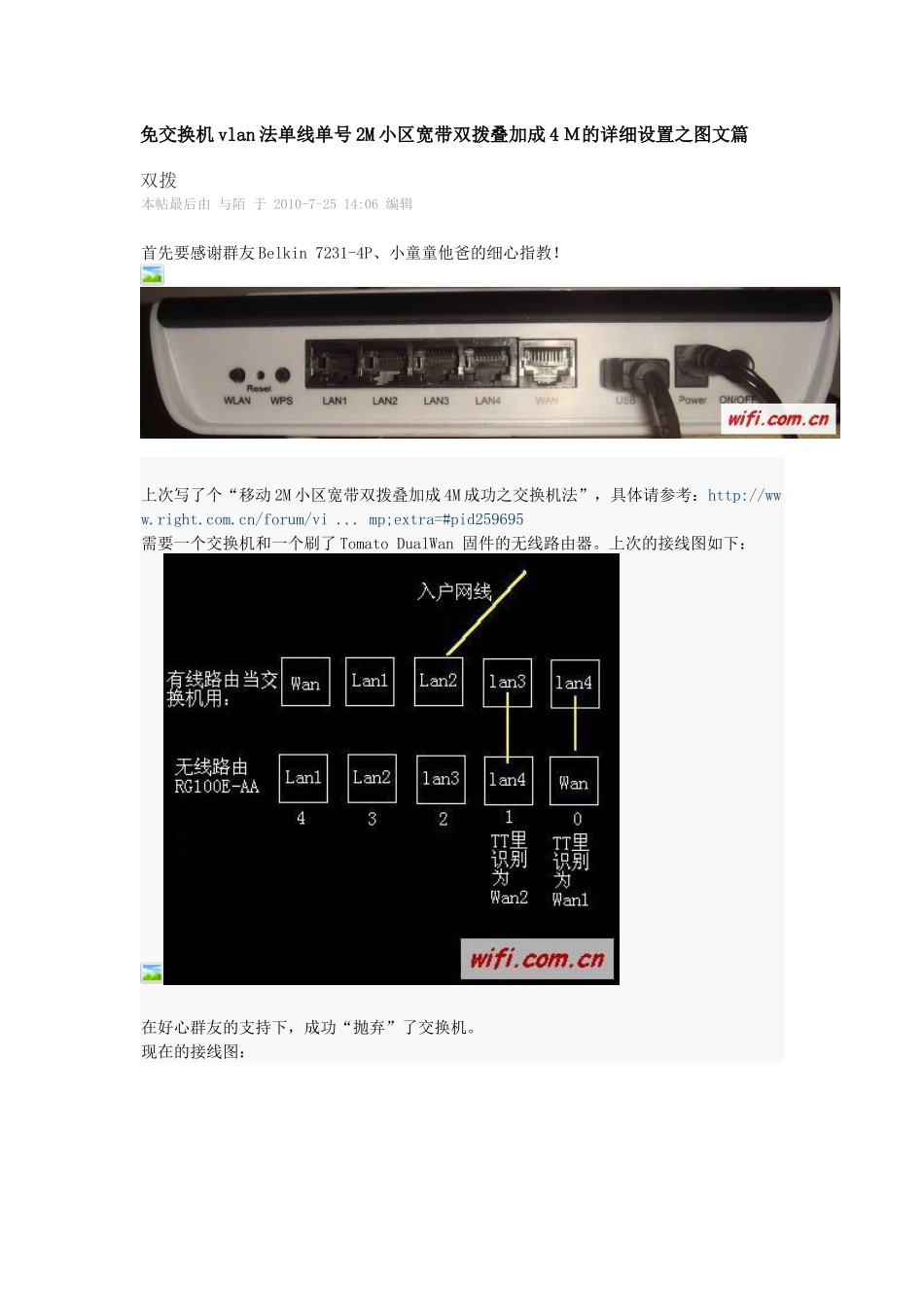

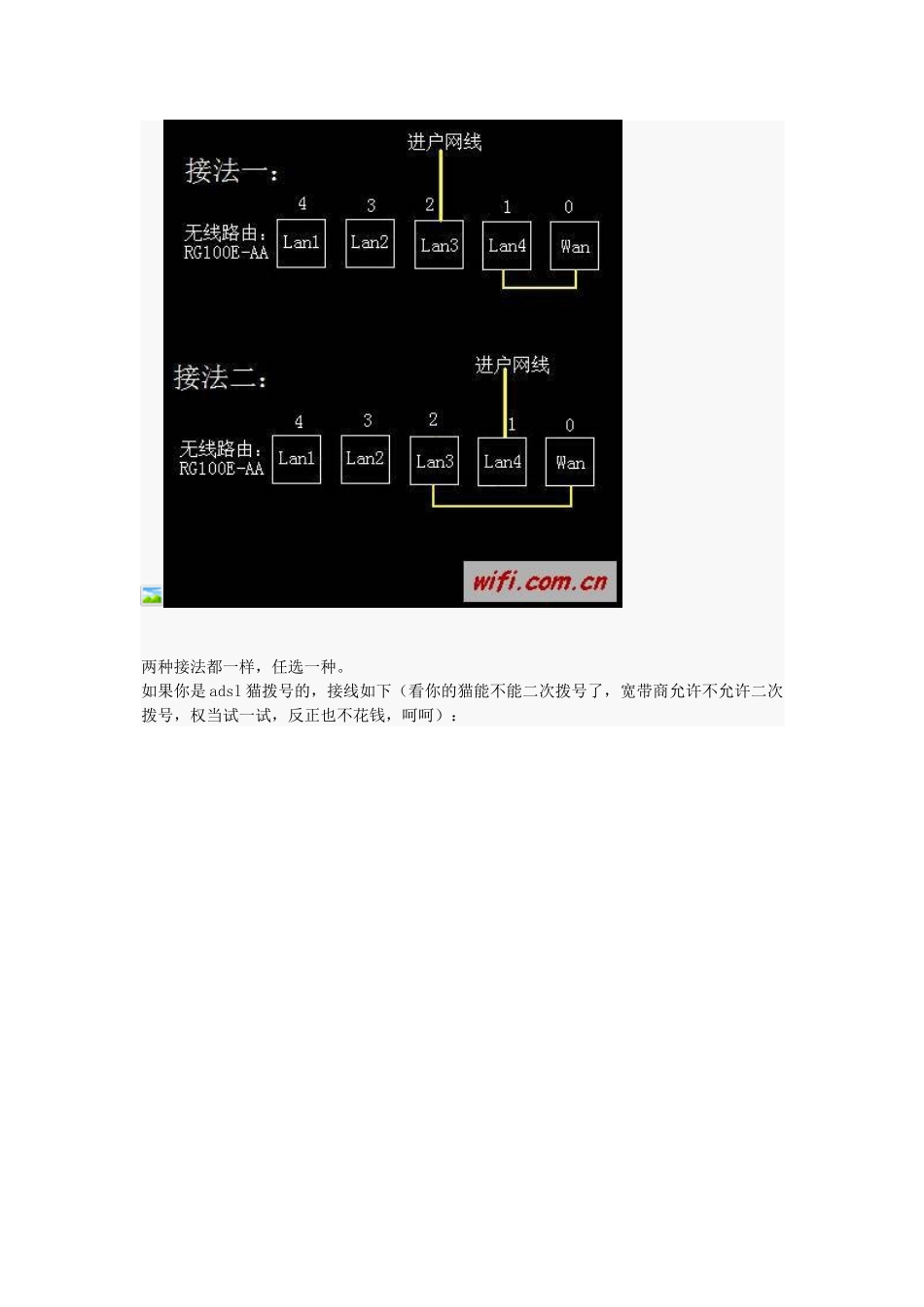

免交换机 vlan 法单线单号 2M 小区宽带双拨叠加成 4 M的详细设置之图文篇双拨本帖最后由 与陌 于 2010-7-25 14:06 编辑 首先要感谢群友 Belkin 7231-4P、小童童他爸的细心指教!上次写了个“移动 2M 小区宽带双拨叠加成 4M 成功之交换机法”,具体请参考:http://www.right.com.cn/forum/vi ... mp;extra=#pid259695需要一个交换机和一个刷了 Tomato DualWan 固件的无线路由器。上次的接线图如下:在好心群友的支持下,成功“抛弃”了交换机。现在的接线图:两种接法都一样,任选一种。如果你是 adsl 猫拨号的,接线如下(看你的猫能不能二次拨号了,宽带商允许不允许二次拨号,权当试一试,反正也不花钱,呵呵):光这样接,肯定不能实现双拨号的。还要 telnet 进路由设置端口。方法:运行里输入“cmd”,进入 dos 模式,telnet 192.168.1.1,输入用户名,密码。进入telnet 界面。先输入 nvram show |grep vlan 命令查看一下当前默认的 vlan 情况,如图:输入如下命令(一行输入完了,回车)nvram set vlan0ports="3 4 5*" (说明:指定 3、4 端口为 lan 口,可以接台式机的网卡,5 有的网友说代表虚拟端口,有的说代表 CPU,搞不清楚,照搬;*指的啥意思,我也没有搞懂,不知道下面的命令为什么不加,哪个懂的说一声)nvram set vlan1ports="0 5" (说明:指定 0 口为 wan 口也就是 tt 里显示的 wan1 口)(其实这行可以不写,因为默认的就是这样,你可以看看上面的默认图)nvram set vlan2ports="1 2 5" (说明:注意:这个最关键了,指定 1、2 口都为 wan2 口,这里就起到了交换机的作用了,请对照接线图来看)nvram commit (说明:确认保存)reboot (说明:重启路由器)注:我这里 vlan2 设置了两个端口,vlan1 设置了 1 个端口,你也可以反过来,当然接线方法也要调整一下。路由器设置:进入 Tomato DualWan 系统后,在“基本设置”菜单进行设置,如图:设置好后,“系统状态”显示如下:此时还不能起到带宽叠加的效果,还要做负载均衡:找到“新增功能”里有个“指定出口”,设置成如下效果(见框框里)好了现在可以测速了移动的线路,就进入移动给的测速网站:http://idc.e172.com/进行迅雷下载测试原来是二百多 k,现在翻倍了,哈哈tt 双拨 vlan 法.JPG (19.7 KB)
