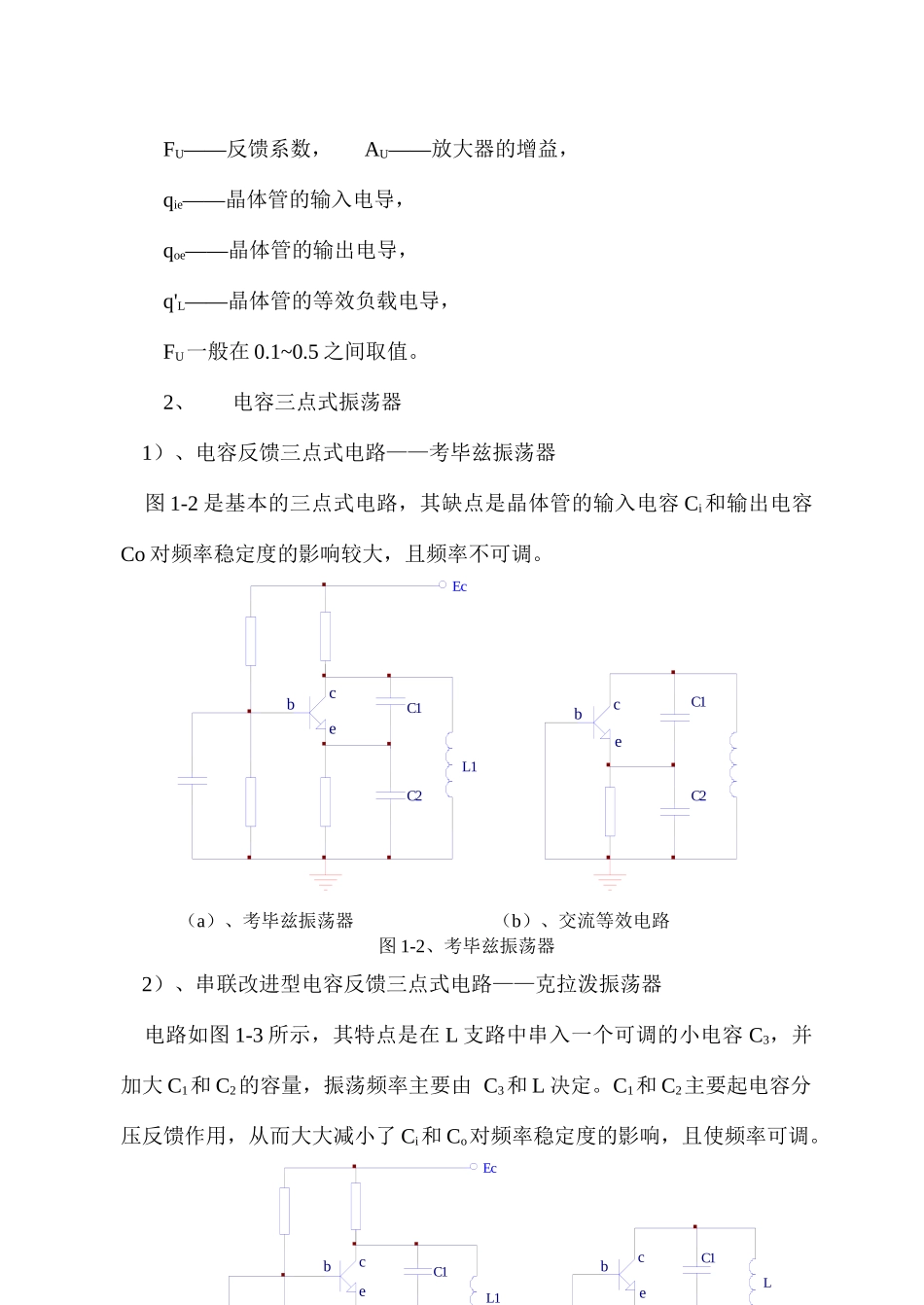

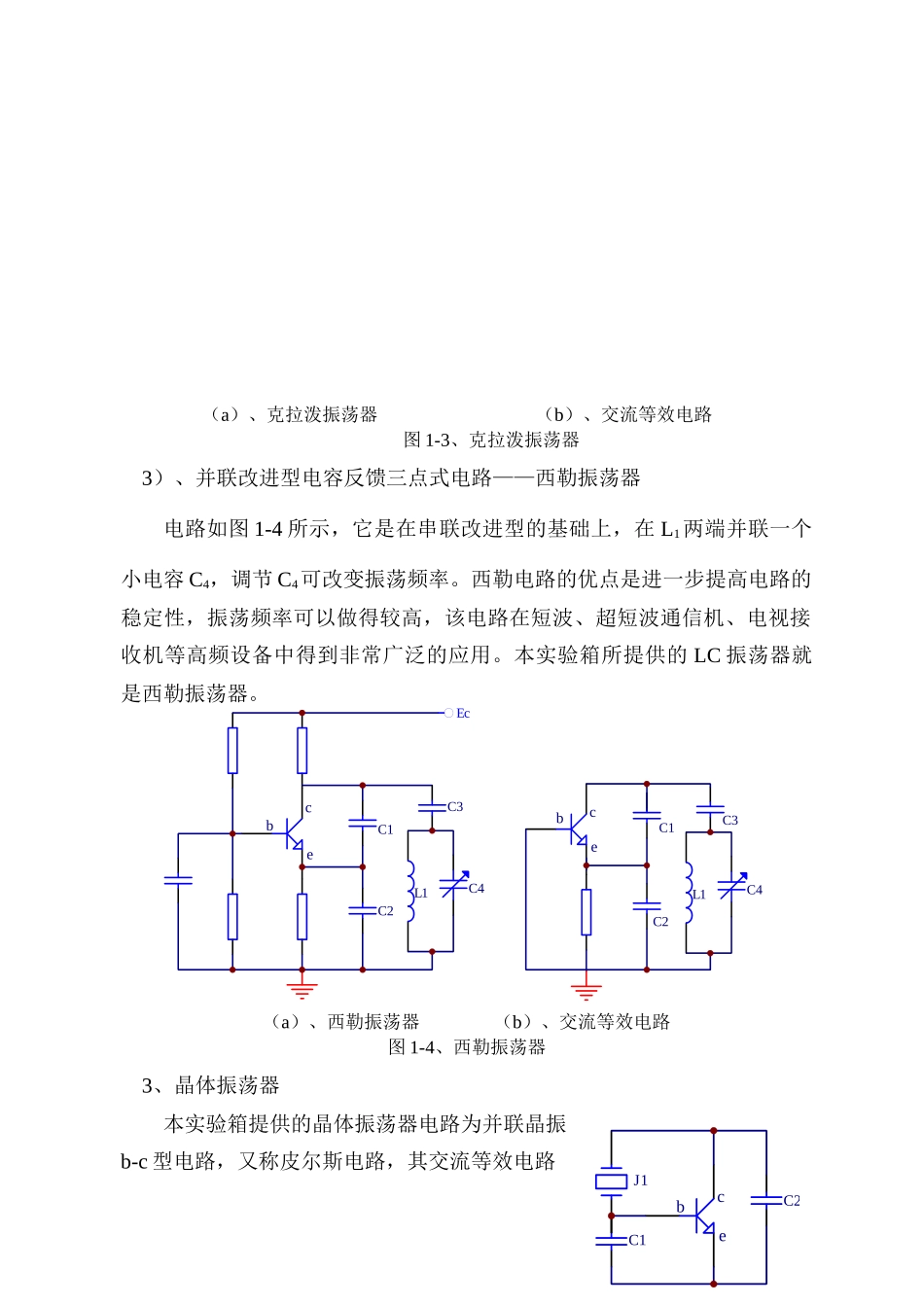

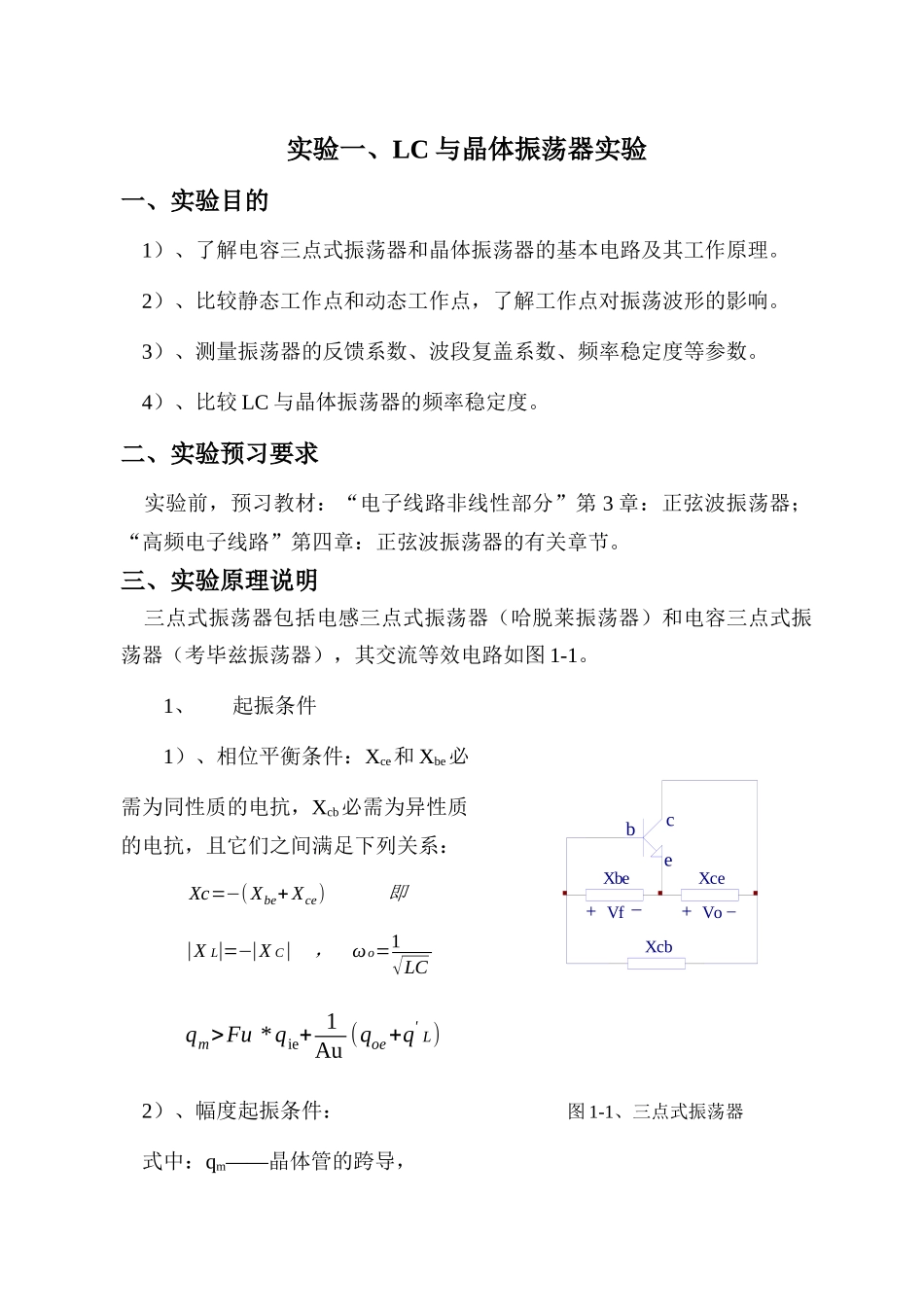

实验一、LC 与晶体振荡器实验一、实验目的 1）、了解电容三点式振荡器和晶体振荡器的基本电路及其工作原理。 2）、比较静态工作点和动态工作点，了解工作点对振荡波形的影响。 3）、测量振荡器的反馈系数、波段复盖系数、频率稳定度等参数。 4）、比较 LC 与晶体振荡器的频率稳定度。二、实验预习要求 实验前，预习教材：“电子线路非线性部分”第 3 章：正弦波振荡器；“高频电子线路”第四章：正弦波振荡器的有关章节。三、实验原理说明 三点式振荡器包括电感三点式振荡器（哈脱莱振荡器）和电容三点式振荡器（考毕兹振荡器），其交流等效电路如图 1-1。1、起振条件1）、相位平衡条件：Xce和 Xbe必需为同性质的电抗，Xcb必需为异性质的电抗，且它们之间满足下列关系： 2）、幅度起振条件： 图 1-1、三点式振荡器 式中：qm——晶体管的跨导， XbeVfeXceVoXcbbc+_+_Xc=−( Xbe+ Xce) 即|X L|=−|X C| ， ω o=1√LCqm>Fu *qie+ 1Au (qoe+q' L) FU——反馈系数， AU——放大器的增益， qie——晶体管的输入电导， qoe——晶体管的输出电导， q'L——晶体管的等效负载电导， FU一般在 0.1~0.5 之间取值。2、电容三点式振荡器 1）、电容反馈三点式电路——考毕兹振荡器 图 1-2 是基本的三点式电路，其缺点是晶体管的输入电容 Ci和输出电容Co 对频率稳定度的影响较大，且频率不可调。 （a）、考毕兹振荡器 （b）、交流等效电路图 1-2、考毕兹振荡器 2）、串联改进型电容反馈三点式电路——克拉泼振荡器 电路如图 1-3 所示，其特点是在 L 支路中串入一个可调的小电容 C3，并加大 C1和 C2的容量，振荡频率主要由 C3和 L 决定。C1和 C2主要起电容分压反馈作用，从而大大减小了 Ci和 Co对频率稳定度的影响，且使频率可调。ebcL1C1C2ebcL1C1C2EcebcL1C1C2C3EcebcL1C1C2C3 （a）、克拉泼振荡器 （b）、交流等效电路图 1-3、克拉泼振荡器 3）、并联改进型电容反馈三点式电路——西勒振荡器电路如图 1-4 所示，它是在串联改进型的基础上，在 L1两端并联一个小电容 C4，调节 C4可改变振荡频率。西勒电路的优点是进一步提高电路的稳定性，振荡频率可以做得较高，该电路在短波、超短波通信机、电视接收机等高频设备中得到非常广泛的应用。本实验箱所提供的 LC 振荡器就是西勒振荡器。（a）、西勒振荡器 （b）、交流等效电路图 1-4、西勒振荡器 3、晶体振荡器本实验箱提供的晶体振荡...
