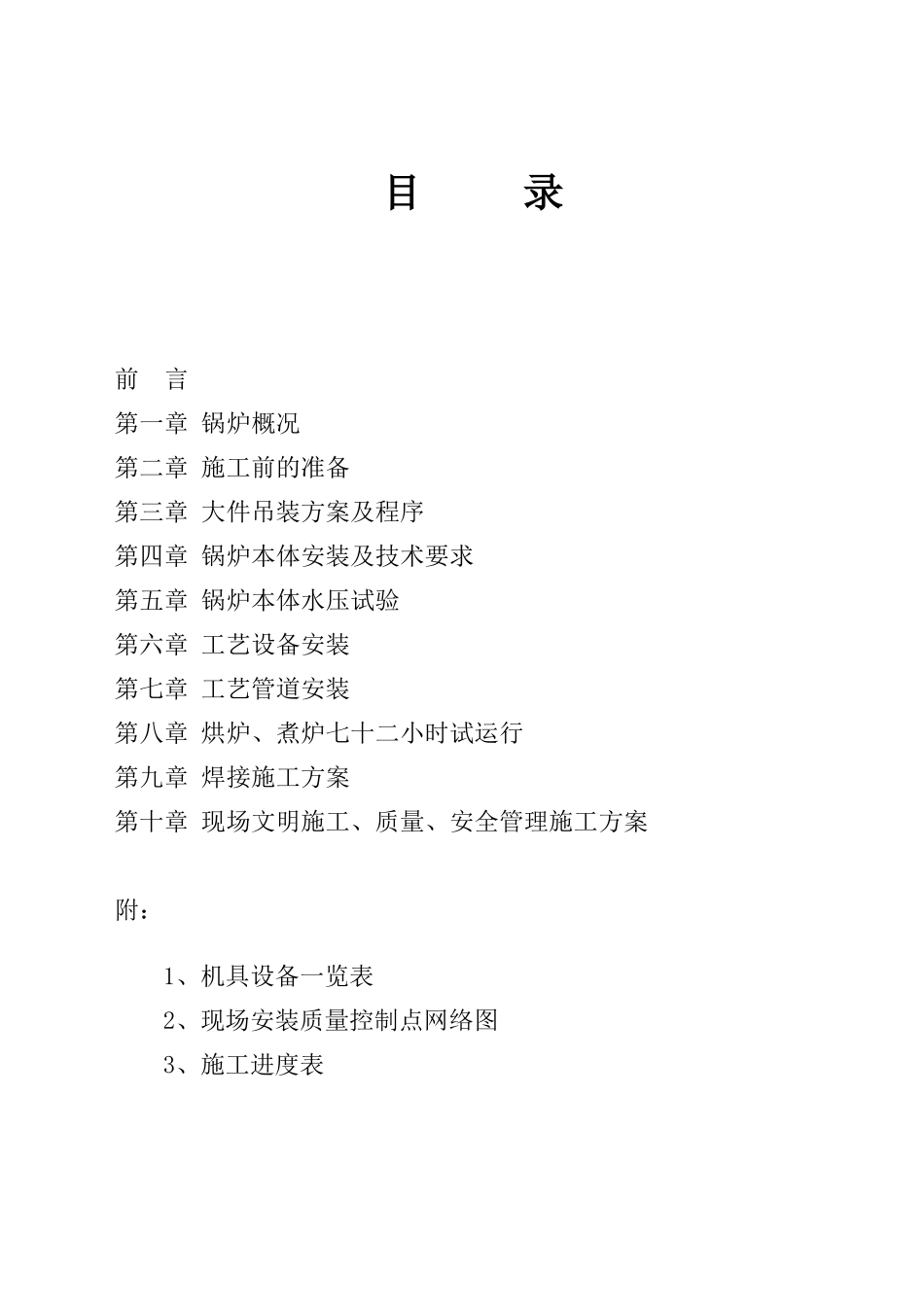

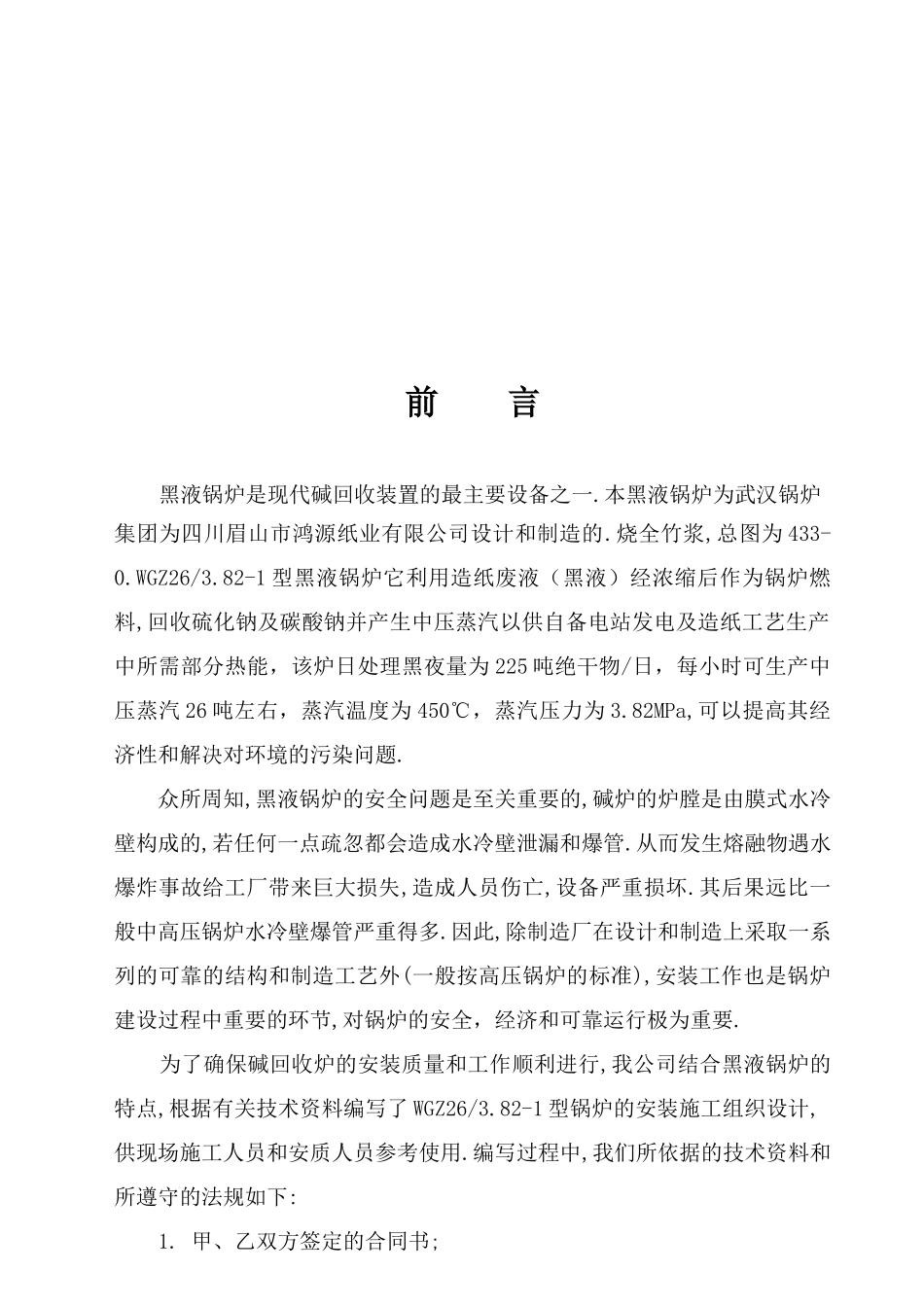

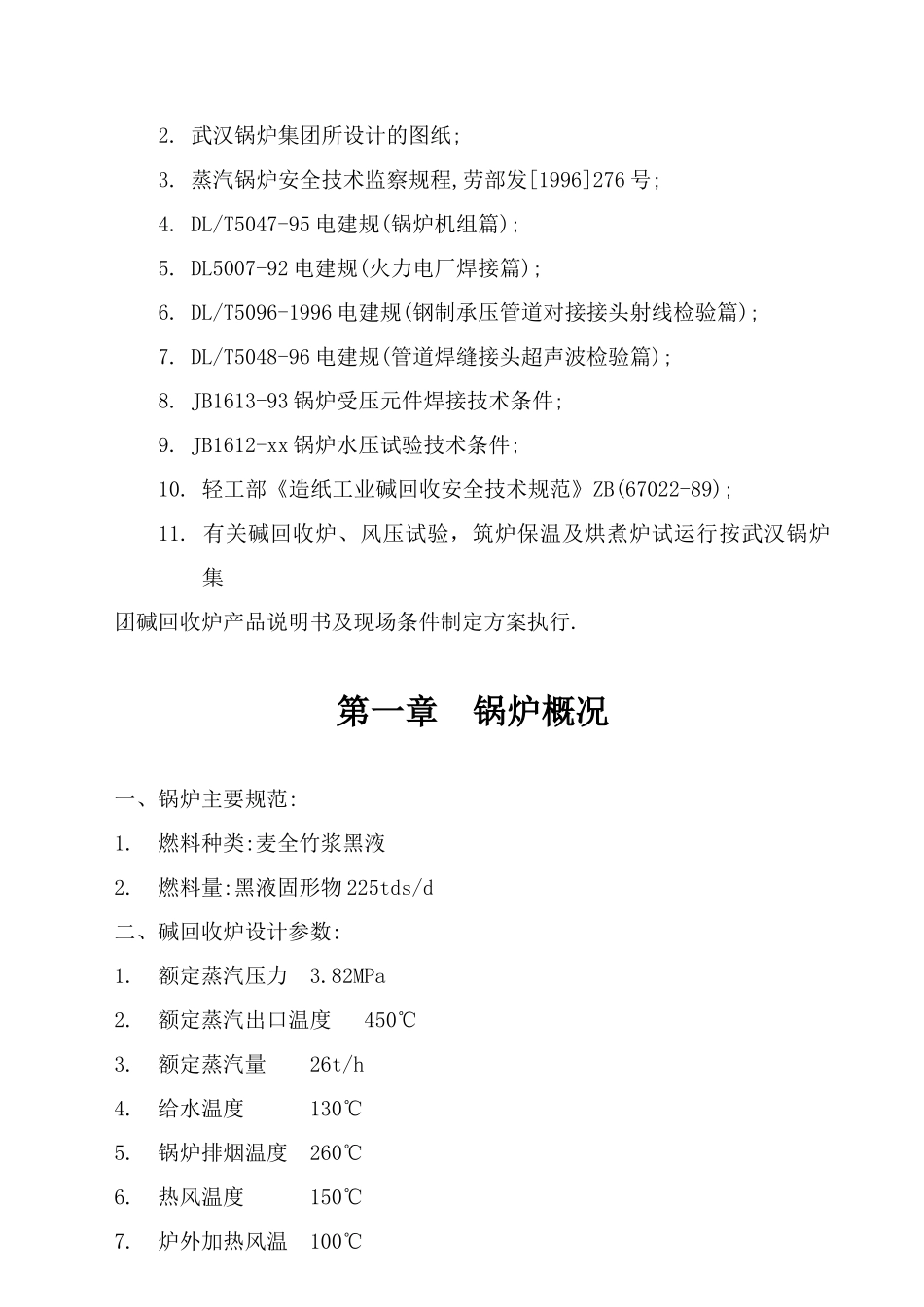

目 录前 言第一章 锅炉概况第二章 施工前的准备第三章 大件吊装方案及程序第四章 锅炉本体安装及技术要求第五章 锅炉本体水压试验第六章 工艺设备安装第七章 工艺管道安装第八章 烘炉、煮炉七十二小时试运行第九章 焊接施工方案第十章 现场文明施工、质量、安全管理施工方案附：1、机具设备一览表2、现场安装质量控制点网络图3、施工进度表前 言 黑液锅炉是现代碱回收装置的最主要设备之一.本黑液锅炉为武汉锅炉集团为四川眉山市鸿源纸业有限公司设计和制造的.烧全竹浆,总图为 433-0.WGZ26/3.82-1 型黑液锅炉它利用造纸废液（黑液）经浓缩后作为锅炉燃料,回收硫化钠及碳酸钠并产生中压蒸汽以供自备电站发电及造纸工艺生产中所需部分热能，该炉日处理黑夜量为 225 吨绝干物/日，每小时可生产中压蒸汽 26 吨左右，蒸汽温度为 450℃，蒸汽压力为 3.82MPa,可以提高其经济性和解决对环境的污染问题. 众所周知,黑液锅炉的安全问题是至关重要的,碱炉的炉膛是由膜式水冷壁构成的,若任何一点疏忽都会造成水冷壁泄漏和爆管.从而发生熔融物遇水爆炸事故给工厂带来巨大损失,造成人员伤亡,设备严重损坏.其后果远比一般中高压锅炉水冷壁爆管严重得多.因此,除制造厂在设计和制造上采取一系列的可靠的结构和制造工艺外(一般按高压锅炉的标准),安装工作也是锅炉建设过程中重要的环节,对锅炉的安全，经济和可靠运行极为重要. 为了确保碱回收炉的安装质量和工作顺利进行,我公司结合黑液锅炉的特点,根据有关技术资料编写了 WGZ26/3.82-1 型锅炉的安装施工组织设计,供现场施工人员和安质人员参考使用.编写过程中,我们所依据的技术资料和所遵守的法规如下:1. 甲、乙双方签定的合同书;2. 武汉锅炉集团所设计的图纸;3. 蒸汽锅炉安全技术监察规程,劳部发[1996]276 号;4. DL/T5047-95 电建规(锅炉机组篇);5. DL5007-92 电建规(火力电厂焊接篇);6. DL/T5096-1996 电建规(钢制承压管道对接接头射线检验篇);7. DL/T5048-96 电建规(管道焊缝接头超声波检验篇);8. JB1613-93 锅炉受压元件焊接技术条件;9. JB1612-xx 锅炉水压试验技术条件;10. 轻工部《造纸工业碱回收安全技术规范》ZB(67022-89);11. 有关碱回收炉、风压试验，筑炉保温及烘煮炉试运行按武汉锅炉集团碱回收炉产品说明书及现场条件制定方案执行.第一章 锅炉概况一、锅炉主要规范:1. 燃料种类:麦全竹浆黑液2. 燃料量:黑液固形物 225tds/d二、碱回收炉设计参数:1. 额...
