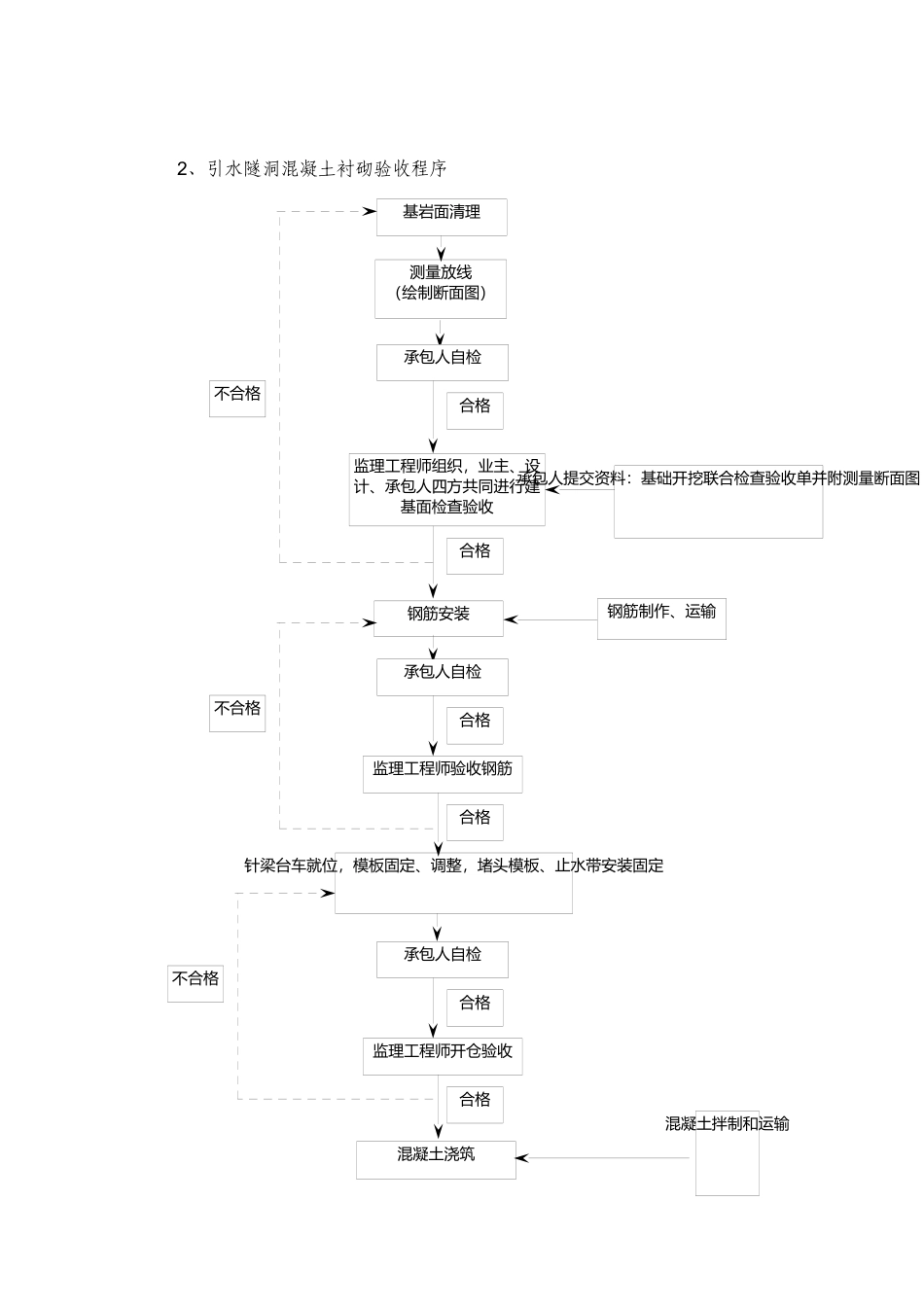

毛尔盖水电站引水隧洞混凝土衬砌施工质量管控要求及质量问题处罚标准1、概述毛尔盖水电站位于黑水河中游红岩乡至俄石坝河段，是黑水河流域水电规划二库五级方案开发的第Ⅲ梯级电站。电站采用高坝引水式开发，拟定坝型为碎石土心墙堆石坝，坝高 147m，电站设计装机容量为 420MW。毛尔盖水电站引水隧洞全长 16.298km，纵坡 1.58‰。混凝土衬砌厚度为Ⅲ类 40cm，Ⅳ类60cm，Ⅴ类 80cm。引水隧洞工程已于 2010 年 6 月 15 日全线贯通，所有标段全部转入混凝土施工阶段，截止 2010 年 7 月 25 日，引水隧洞衬砌累计完成5544m，见表 1 毛尔盖水电站引水隧洞衬砌完成情况表。表 1 毛尔盖水电站引水隧洞衬砌完成情况表（截止 2010 年 7 月 25 日）分标名称承包人控制段起始桩号控制段长（m）上游工作面(m)累计衬砌(m)累计衬砌控制段长(%)下游工作面(m)引水隧洞一标水电一局0+000.00～2+462.002462.001386.5285691649671075.4721080引水隧洞二标中铁十三局2+462.00～4+249.001787.00661.819625805451125.181180引水隧洞三标中铁六局4+249.00～8+073.0038241799.6268484022.02024.3848边顶拱108引水隧洞四标中铁十八局8+073.00～10+824.0027511498.785035012.71252.215254边顶拱96引水隧洞五标铁十四局10+824.00～14+514.0036901953.963768125133.91736.0374836#施工支洞主洞段水电十局14+514～16+298.7971784.7971731.463664936.453..39713合计16298.797554434监理工程师组织，业主、设计、承包人四方共同进行建基面检查验收针梁台车就位，模板固定、调整，堵头模板、止水带安装固定混凝土浇筑混凝土拌制和运输基岩面清理测量放线（绘制断面图）钢筋安装钢筋制作、运输承包人自检不合格合格合格承包人提交资料：基础开挖联合检查验收单并附测量断面图承包人自检合格监理工程师验收钢筋不合格合格承包人自检合格监理工程师开仓验收合格不合格2、引水隧洞混凝土衬砌验收程序图 1 引水隧洞混凝土衬砌验收程序框图3、各工序验收质量控制标准及常见质量问题3.1 基础面验收3.1.1 质量控制标准（1）现场验收部位的桩号、高程要标明，灯光要明亮，否则不与验收；（2）基础面验收标准：①无松动岩块；②无积水，地下水妥善封堵或引排；③岩面无积碴和杂物；④上一仓浇筑完成后形成的水泥块应清除；⑤重点检查是否存在欠挖，若有欠挖应处理后重新验收；（3）建基面验收由监理工程师组织，业主、设计、承包人共同参加；（4）承包人应提...
