【施工组织方案】花旗金融大厦施工组织设计方案VIP专享VIP免费

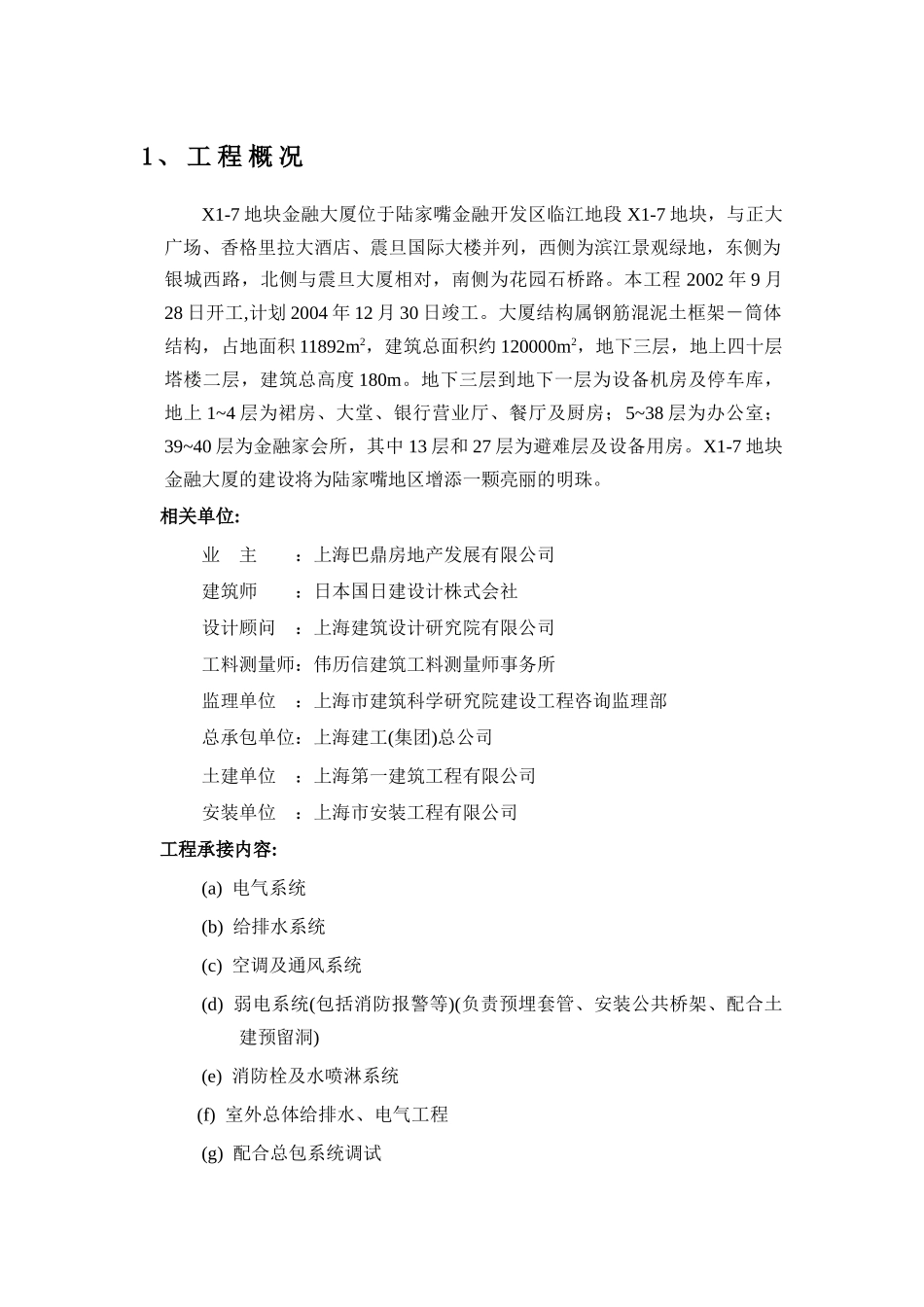

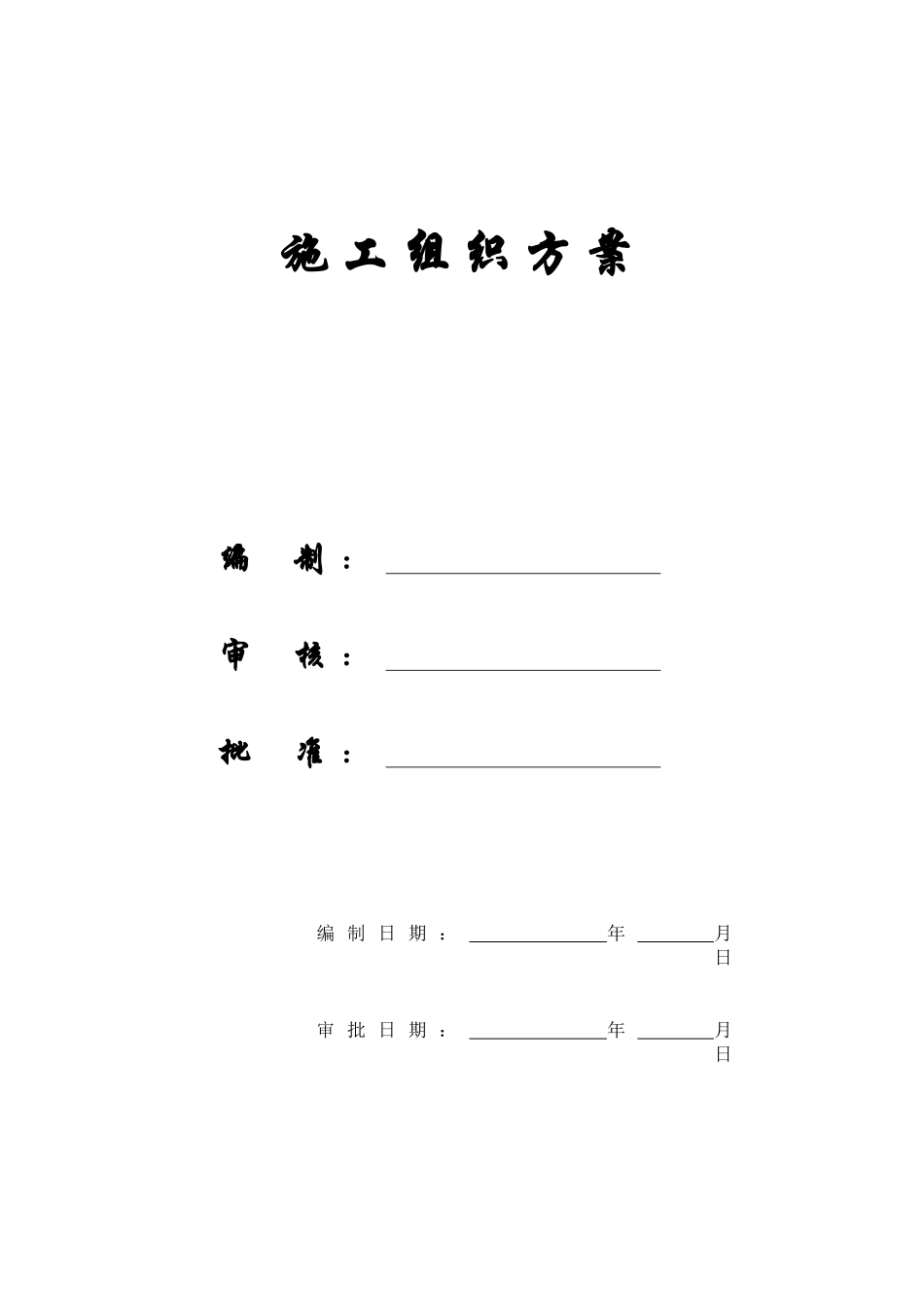

施 工 组 织 方 案编 制 ： 审 核 ： 批 准 ： 编 制 日 期 ： 年 月 日审 批 日 期 ： 年 月 日1、 工 程 概 况X1-7 地块金融大厦位于陆家嘴金融开发区临江地段 X1-7 地块，与正大广场、香格里拉大酒店、震旦国际大楼并列，西侧为滨江景观绿地，东侧为银城西路，北侧与震旦大厦相对，南侧为花园石桥路。本工程 2002 年 9 月28 日开工,计划 2004 年 12 月 30 日竣工。大厦结构属钢筋混泥土框架－筒体结构，占地面积 11892m2，建筑总面积约 120000m2，地下三层，地上四十层塔楼二层，建筑总高度 180m。地下三层到地下一层为设备机房及停车库，地上 1~4 层为裙房、大堂、银行营业厅、餐厅及厨房；5~38 层为办公室；39~40 层为金融家会所，其中 13 层和 27 层为避难层及设备用房。X1-7 地块金融大厦的建设将为陆家嘴地区增添一颗亮丽的明珠。相关单位:业 主 ：上海巴鼎房地产发展有限公司建筑师 ：日本国日建设计株式会社设计顾问 ：上海建筑设计研究院有限公司工料测量师：伟历信建筑工料测量师事务所监理单位 ：上海市建筑科学研究院建设工程咨询监理部总承包单位：上海建工(集团)总公司土建单位 ：上海第一建筑工程有限公司安装单位 ：上海市安装工程有限公司工程承接内容:(a) 电气系统(b) 给排水系统(c) 空调及通风系统(d) 弱电系统(包括消防报警等)(负责预埋套管、安装公共桥架、配合土建预留洞)(e) 消防栓及水喷淋系统(f) 室外总体给排水、电气工程(g) 配合总包系统调试1.1 机 电 安 装 工 程 概 况1.1.1电 气 系 统大楼由电业提供三路独立的 10KV 电源，其中一路为备用电源，以电缆埋地形式进户。备用线切换为单路停电时自动切换，复电时手动切换；本工程保护接地采用 TN-S 制，并采用联合接地系统，接地电阻不大于 1Ω。10KV 电源均采用电缆敷设，由低压配电室引出的电缆均沿桥架敷设，水平部分采用槽式电缆桥架，进入强电竖井后垂直部分采用梯级式桥架。本工程按二类防雷建筑设计。采用共用接地系统，设置总等电位联结。总接地电阻不大于 1 欧姆。1.1.2管 道 系 统自基地南侧及西侧城市道路下各引入一根 DN300 的给水管，沿建筑物四周设置环状给水管网供室内、外消防用水。生活用水从管网上接驳二根DN200 给水管，经水表计量后接至地下室，经过滤处理后进入 360 吨清水池。大楼消防系统包括：室内消火栓系统、自动喷淋系统、气体灭火系...
